作为指导生产的技术文件，工程图必须具备统一的标准。若没有统一的机械制图标准，则整个机械制造业都将陷入一片混乱。因此每一位设计师与制造者都必须严格遵守机械制图标准。我国于1959年首次颁布了机械制图国家标准，此后又经过多次修改。改革开放以来，国际间的经济与技术交流日渐增多，新的国家标准吸取了国际标准中的优秀成果，丰富了标准的内容，使其更加科学合理。

读者在学习使用Creo 3.0制作工程图时可以先不考虑国家标准，但是在日后的工作使用中，必须重视遵循国家制图标准，否则将会遇到许多不必要的问题与困难。

国家标准从制图的许多方面都做出了相关的规定。具体规定请读者参考《机械制图标准》《机械制图手册》等书籍，在此仅作一些简要的介绍。

1．图纸幅面尺寸

GB/T 14689－2008规定：绘制工程图样时应优先选择表1.3.1所示的基本幅面，如有必要可以选择表1.3.2所示的加长幅面。每张图幅内一般都要求绘制图框，并且在图框的右下角绘制标题栏。图框的大小和标题栏的尺寸都有统一的规定。图纸还可分为留有装订边和不留装订边两种格式。

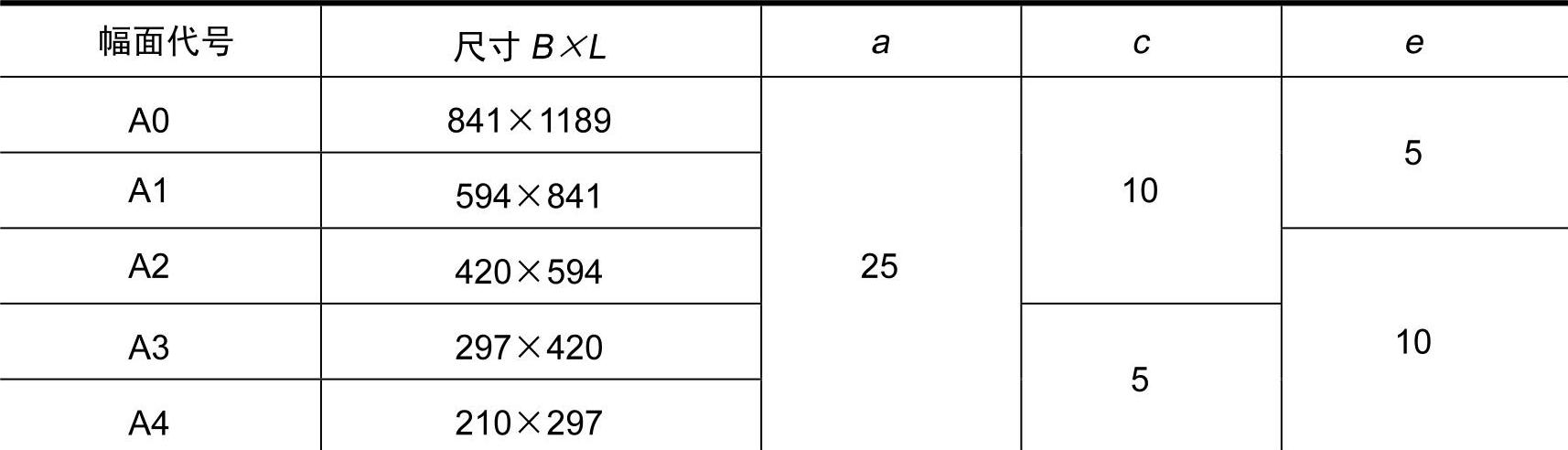

表1.3.1 图纸基本幅面 （单位：mm）

注：a、c、e为留边宽度。

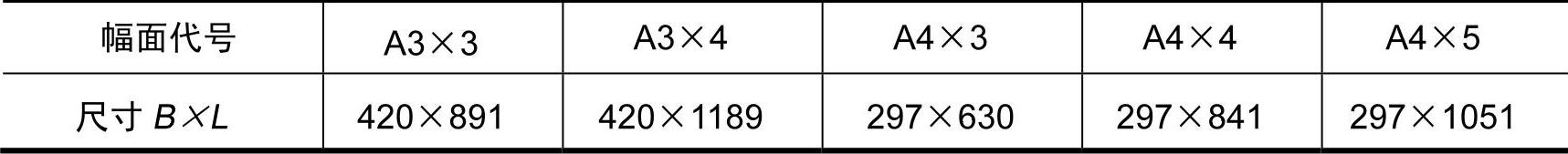

表1.3.2 图纸加长幅面 （单位：mm）

2．比例

图形与其反映的实物相应要素的线性尺寸之比称为比例。通常工程图中最好采用1:1的比例，这样图样中零件的大小即实物的大小。但有的零件很细小，有的又非常巨大，不宜因零件大小而采用不同大小的图纸，而要根据情况选择合适的绘图比例。根据GB/T 14690－1993的规定，绘制工程图时一般优先选择表1.3.3所示的绘图比例，如未能满足要求，也允许使用表1.3.4所示的绘图比例。

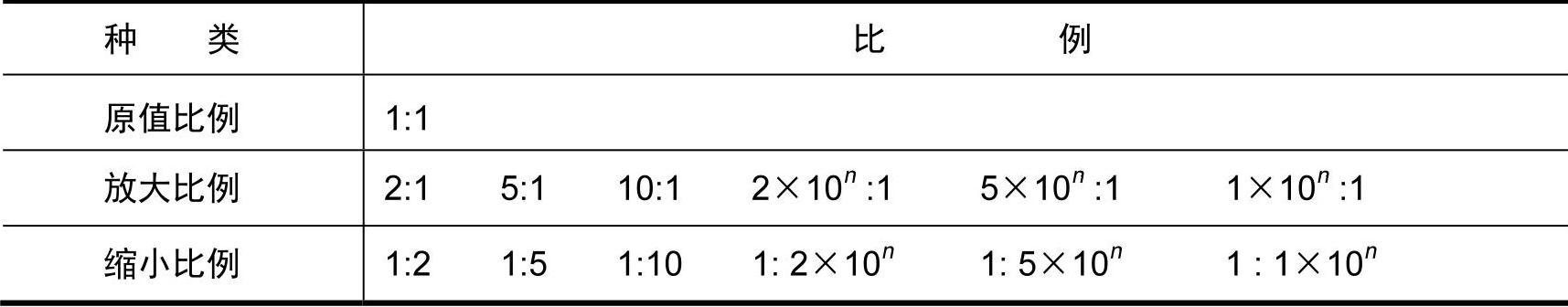

表1.3.3 优先选用的绘图比例

注：n为正整数。

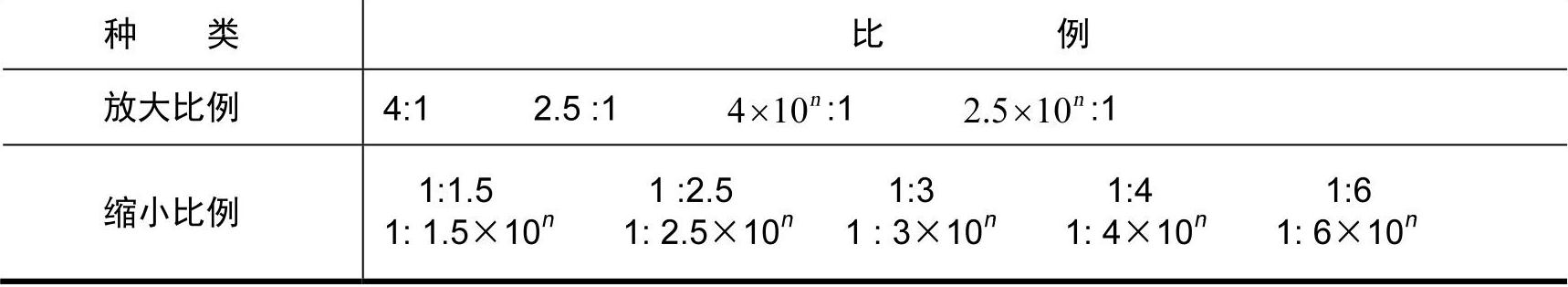

表1.3.4 允许选用的绘图比例

注：n为正整数。

3．字体

在完整的工程图中除了图形之外，还有文本注释、尺寸标注、基准标注、表格内容及其他文字说明等内容，这要求我们在不同情况下使用合适的字体。GB/T 14691－1993中规定了工程图中书写汉字、字母、数字的结构形式和基本尺寸。下面对这些规定作简要的介绍。

●字高（用h表示）的公称尺寸系列为：1.8mm、2.5mm、3.5mm、5mm、7mm、10mm、14mm、20mm。字体的高度决定了该字体的号数。如字高为7mm的文字表示为7号字。

●字母及数字分A型和B型，并且在同一张图纸上只允许采用同一种字母及数字字体。A型字体的笔画宽度(d)为字高(h)的十四分之一；B型字体的笔画宽度(d)为字高(h)的十分之一。

●字母和数字可写成斜体或直体。斜体字头应向右倾斜，与水平基准线成75。。

●工程图中的汉字应写成长仿宋体，汉字的高度h不应小于3.5mm，其字宽一般为（约为字高的三分之二）。

●用作极限偏差、分数、脚注或指数等的数字与字母应采用小一号的字体。

如果用户希望按公司企业的要求使用特定的字体，则可以在Creo 3.0文本库中选择所需的字体。但是Creo 3.0文本库中所包含的字体十分有限，尤其是缺乏中文字体。而Windows字体库中包含了大量的字体，用户也可以购买字体软件或从网上下载丰富的中文字体类型。在此介绍一种简便的方法让读者可以在Creo 3.0工程图模块中使用在Windows中使用的字体。

Step1.打开Windows中的字体库文件夹，文件夹路径为C:\WINDOWS\Fonts。

Step2.找到图1.3.1所示的仿宋体（TrueType）字体，其文件名为“仿宋_GB2312常规”。将其复制到Creo 3.0的系统字体目录（假设用户的Creo 3.0安装在C盘下，则目录路径为C:\ProgramFiles\PTC\Creo 3.0\B000\CommonFiles\text\fonts）下，如图1.3.2所示。

Step3.重新启动Creo 3.0。

Step4.使用用户加载的字体。在工程图环境中，选中注释文本或其他文本，然后在功能选项卡中的区域中单击“文本样式”按钮。系统弹出图1.3.3所示的“文本样式”对话框，在区域中取消选中复选框，然后在下拉列表中选择Step2中加载的字体（具体如何修改文本样式，将在后面的章节中进行详细的介绍）。(www.daowen.com)

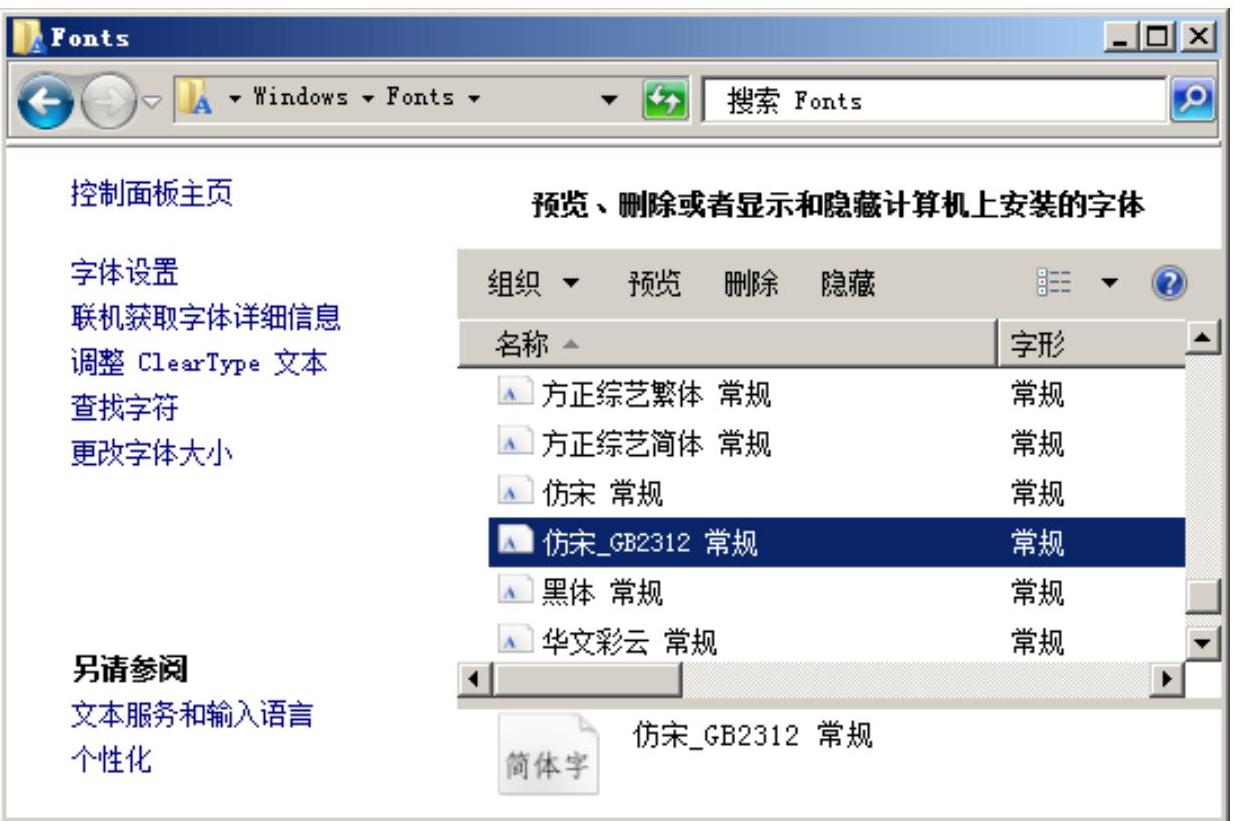

图1.3.1 Windows字体库中的字体

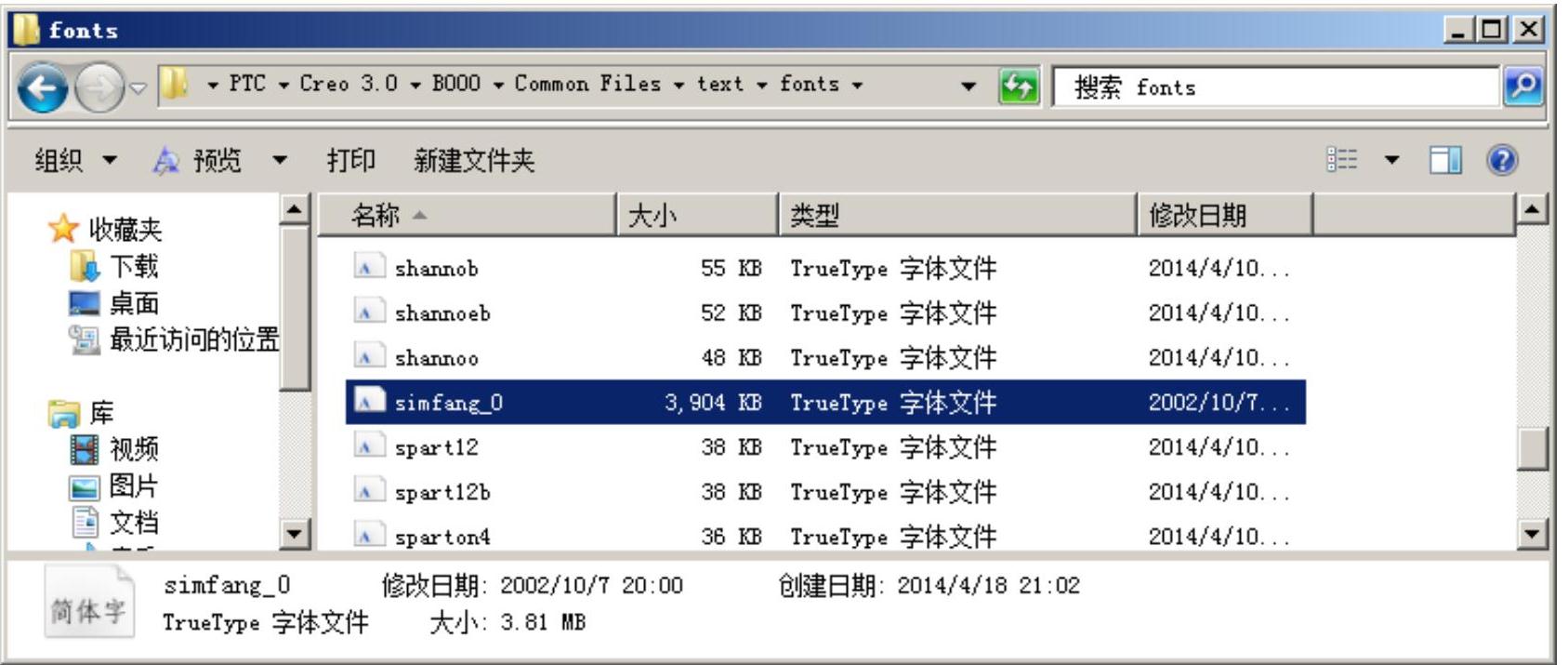

图1.3.2 Creo 3.0中的字体目录

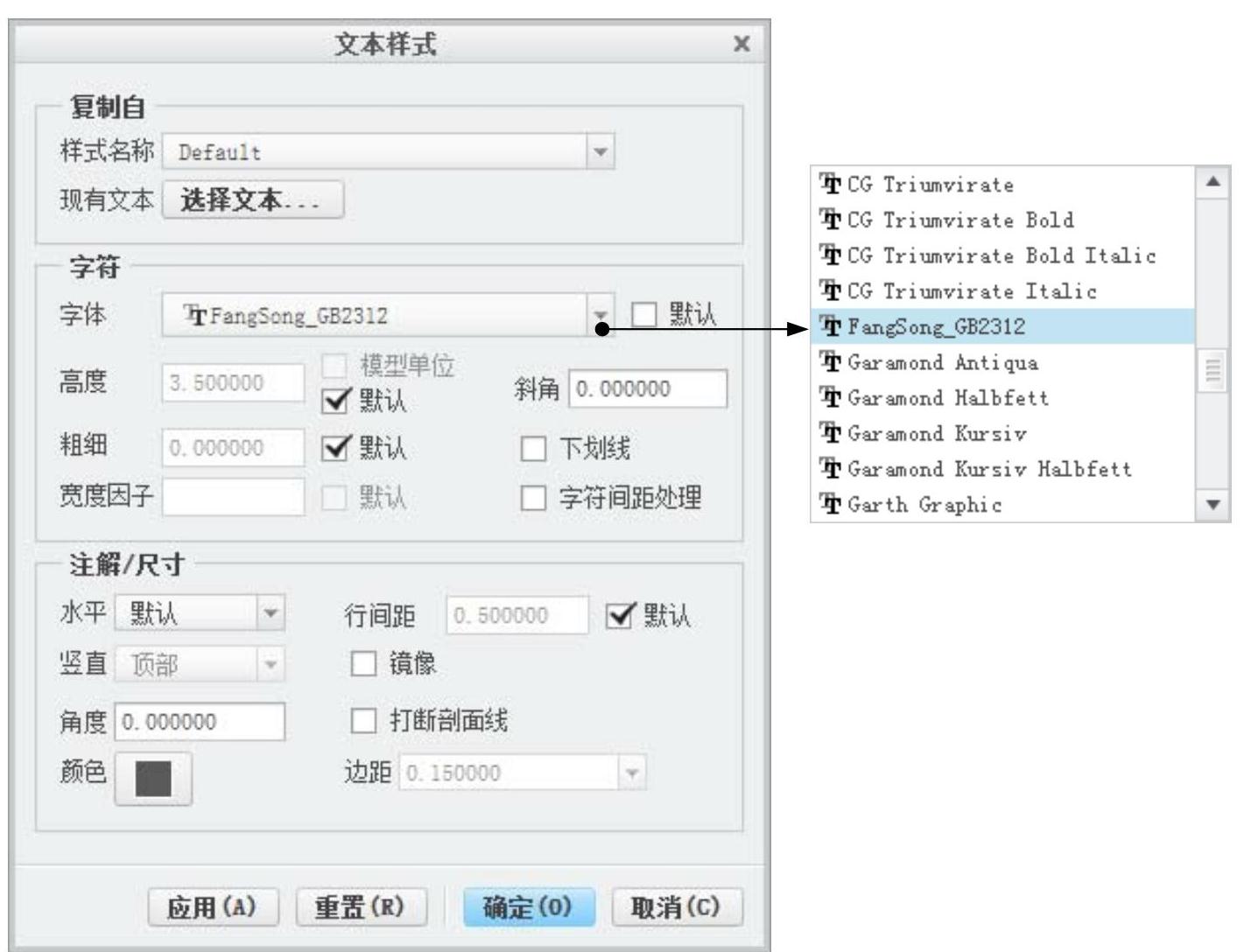

图1.3.3 “文本样式”对话框

4．线型

工程图是由各式各样的线条组成的。GB/T 17450－1998中规定了15种基本线型及多种基本线型的变形和图线的组合，它们适用于机械、建筑、土木工程及电气图等领域。在机械制图方面，常用线条的名称、线型、宽度及一般用途见表1.3.5。

制图所用线条大致分为粗线、中粗线与细线三种，其宽度比率为4:2:1。具体的线条宽度（b）由图面类型和尺寸在如下给出的系数中选择（公式比为）：0.13mm、0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1mm、1.4mm、2mm。为了保证制图清晰易读，不推荐使用过细的线条，如0.13mm和0.18mm的线条。

绘制图线时，需要注意以下几点：

●两条平行线间的最小间隙不应小于0.7mm。

●点画线、双点画线、虚线以及实线之间彼此相交时，应交于画有线处，不应留有空隙。

●在同一处绘制图线有重合时，应按以下优先顺序只绘制其中一种：可见轮廓线，不可见轮廓线，对称中心线，尺寸界线等。

●在绘制较小图形时，如果绘制点画线有困难，可用细实线代替。

表1.3.5 常用的图线、线型

5．尺寸标注

工程图视图主要用来表达零件的结构与形状，其具体大小由所标注的尺寸来确定。无论工程图视图是以何种绘图比例绘制，标注的尺寸都要求反映实物的真实大小，即以真实尺寸来标注。尺寸标注是工程图中非常重要的组成部分，GB/T4458.4—2003规定了尺寸标注的方法。

（1）尺寸标注的规则

●零件的大小应以视图上所标注的尺寸数值为依据，与图形的大小及绘制的准确性无关。

●视图中的尺寸默认为零件加工完成之后的尺寸，如果不是，则应另加说明。

●若标注的尺寸以毫米(mm)为单位时，不必标注尺寸计量单位的名称与符号；若采用了其他单位，则应标注相应单位的名称与符号。

●尺寸的标注不允许重复，并且要求标注在最能反映零件结构的视图上。

（2）尺寸的三要素

尺寸由尺寸数字、尺寸线与尺寸界线三个基本要素组成。另外，在许多情况下，尺寸还应包括箭头。

●尺寸数字：尺寸数字一般用3.5号斜体，也允许使用直体。要求使用毫米(mm)为单位，这样不必标注计量单位的名称与符号。

●尺寸线：尺寸线用以放置尺寸数字。规定使用细实线绘制，通常与图形中标注该尺寸的线段平行。尺寸线的两端通常带有箭头，箭头的尖端指到尺寸界线上。关于尺寸线的绘制有如下要求：尺寸线不能用其他图线代替；不能与其他图线重合；不能画在视图轮廓的延长线上；尺寸线之间或尺寸线与尺寸界线之间应避免出现交叉情况。

●尺寸界线：尺寸界线用来确定尺寸的范围，用细实线绘制。尺寸界线可以从图形的轮廓线、中心线、轴线或对称中心线处引出，也可以直接使用轮廓线、中心线、轴线或对称中心线为尺寸界线。另外，尺寸界线的末端应超出尺寸线2mm左右。

另外，关于尺寸的详细规定，请读者参阅机械制图标准、机械制图手册等书籍。
