翻领夹克的制图规格与结构要点

时间:2023-06-28 理论教育 版权反馈
【摘要】:图6-7翻驳领夹克款式(二)制图规格翻驳领夹克制图规格见表6-3。图6-8翻驳领夹克衣身结构下放:将原型前片下移,使前腰节线低于后片1cm;部分胸省转移至腰节线,侧缝形成起翘,与后腰节线平齐。图6-9翻驳领夹克领片结构3.袖片结构贴体型袖片结构需要在袖窿基础上制图,如图6-10所示。(四)结构要点图6-10翻驳领夹克袖片结构育克:后肩育克分割,袖窿处收1cm肩省,后中不分开。

翻领夹克的制图规格与结构要点

(一)款式说明

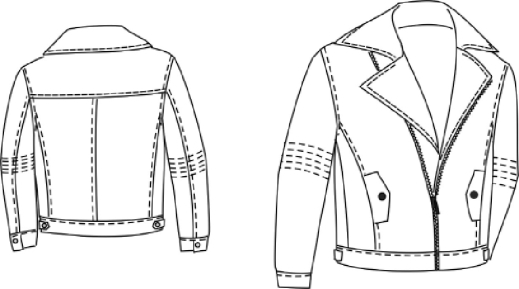

如图6-7所示,该款夹克造型较贴体,衣长较短,全挂里。宽大的翻驳领,门襟装拉链;右衣片有纵向分割线,与左门襟造型对应;袖窿前侧至下摆有弧线分割(左右对称),带盖插袋位于分割线中区;另装下摆,侧区钉有箭头状襻带;后片横过肩分割,后身中线分割,背宽处纵向分割;两片袖,肘部区域横向环绕缉线装饰,方袖头。

图6-7 翻驳领夹克款式

(二)制图规格

翻驳领夹克制图规格见表6-3。

表6-3 翻驳领夹克制图规格 单位:cm

(三)结构制图

1.衣身结构

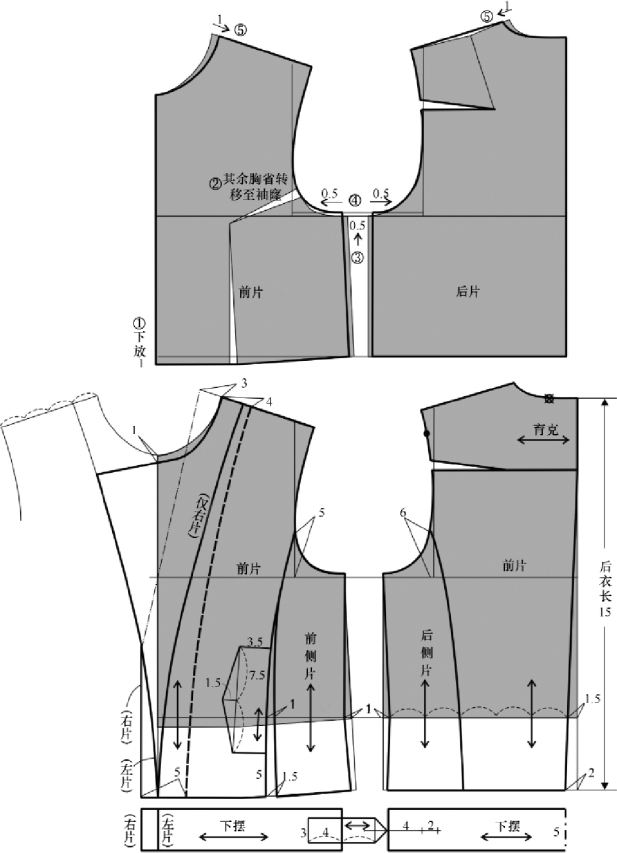

本款夹克衣身结构需要在男装原型(第三章第三节图3-1)基础上调整,如图6-8所示。

图6-8 翻驳领夹克衣身结构

(1)下放:将原型前片下移,使前腰节线低于后片1cm;部分胸省转移至腰节线,侧缝形成起翘,与后腰节线平齐。

(2)袖窿松量:将其余胸省转移至前袖窿,留作松量。

(3)胸围:前后片侧缝各收进0.5cm,袖窿宽减小,满足夹克较贴体造型。

(4)袖窿深:由于袖窿宽减小,为保持袖窿比值相对稳定,保证袖窿弧线的基本形状,窿底上提0.5cm。(www.daowen.com)

(5)领窝:为满足敞开式翻驳领的需要,前后片的横开领沿肩线同步加大1cm。

2.领片结构

翻驳领需要在衣片领窝基础上制图,如图6-9所示。

图6-9 翻驳领夹克领片结构

3.袖片结构

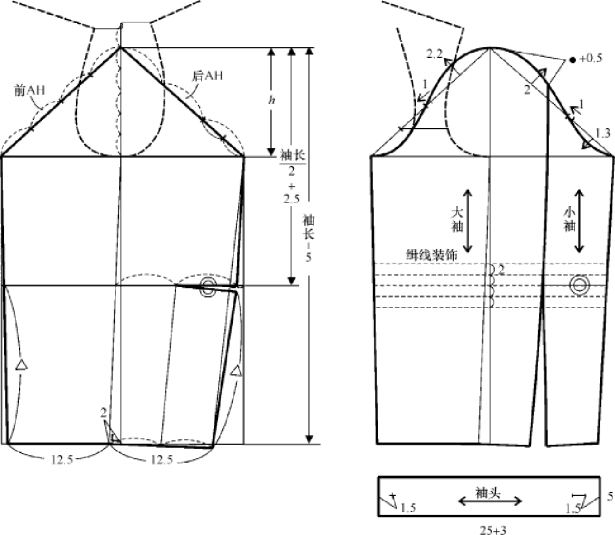

贴体型袖片结构需要在袖窿基础上制图,如图6-10所示。

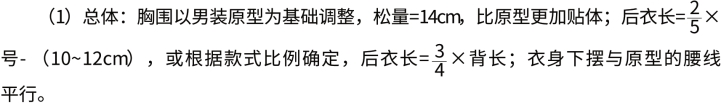

(四)结构要点

图6-10 翻驳领夹克袖片结构

(2)育克:后肩育克分割,袖窿处收1cm肩省,后中不分开。

(3)驳头:款式要求门襟从下摆的前中心开始,逐渐向上过渡至右衣片肩部,所以左片驳领止口线与右片分割线重合,需要在整个前片的基础上确定。在肩线上的位置用比例法确定,然后根据款式特征,自然过渡至下摆中心点。之后沿肩线画出0.75a=3cm,确定驳头翻折线。

(4)翻驳领:将驳头形状以翻折线为对称轴画在衣片内,根据款式要求设计翻领形状;再将设计好的翻领形状对称画在驳头上方;在前肩线的延长线上取总领宽=a+b,控制领侧开角,比例为(a+b)∶2.2(b-a);拼接后领方框,确定领的基本结构。

(5)前片分割线:前宽线处纵向分割,腰线位收进1cm,下摆收进1.5cm。

(6)前侧缝:以原型衣片的前侧缝为基础,腰线处收进1cm,顺势延伸至下摆。

(7)袖片:以高袖山的一片袖为基础,袖山高h=平均袖窿深×;款式要求袖窿缉明线,所以采用肩压袖的绱袖方式,袖山斜线长=袖窿弧线长;前区袖山弧线与前袖窿底弧线完全一致;贴体袖型需要顺手臂弯势向前,所以袖前中线在袖口处前移2cm,此时后袖缝自然形成肘省;款式需要袖片后分割线的位置与后育克分割线顺接,由袖山高点开始,沿袖山弧线量取后育克的袖窿长度+0.5cm,确定分割线上点,分割线下点位于后袖口中点,经过肘线后中点处圆顺连接;分割后的袖片可以完全合并肘省,形成完整的小袖。
