袖片可以分为袖山和袖筒两部分，袖山需要与袖窿对应，结构合理性要求高，所以重点讨论袖山结构的原理。

（一）袖山的总体要求

袖窿成型后，环绕臂根围成不规则形状，袖山需要以一定的面积覆盖袖窿，同时留出一定的空间，容纳手臂、满足手臂活动需要。这样就对袖山的形状提出了明确的要求：总体上要满足一定的高度与宽度；上半部分与袖窿呈互补状，相互拼接后实现肩部与袖的自然顺延；下半部分与袖窿呈相似状，相互连接后实现腋下衣身与袖的自然贴合。

（二）袖山三角

具体制图时，首先需要确定袖山三角，控制总体的高度与宽度。

1.袖山斜线

如图3-11所示，由于袖窿已经确定，袖山三角两边的长度分别与前后袖窿弧线（AH）对应，前袖山斜线一般与前AH等长，因为前袖山吃势相对固定。后袖山斜线=后AH+a，其中a与装袖工艺、袖型及面料有关，当采用肩压袖工艺装袖时，需要的袖山吃势小甚至不需要吃势，此时-0.5cm≤a≤0cm，如衬衫、夹克等；特别地，当a=-0.5cm时，相应前袖山斜线也需要等量调整。当采用袖压肩工艺装袖时，需要的袖山吃势较大，而且袖型越合体，面料厚度越大，需要的吃势也越大，此时0cm≤a≤1cm，如西服、中山装等。

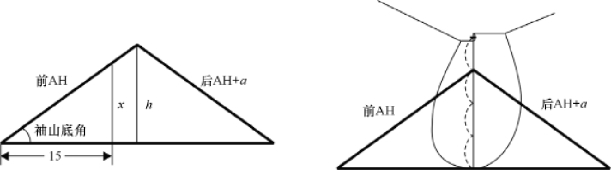

图3-11　袖山三角

2.袖山底角

袖山三角的高度与宽度为正切函数关系，相互制约。从外观造型及穿着舒适性考虑，应该先确定袖山宽度，但是从制图可操作性考虑，最好先确定袖山高度。为此，可以通过控制袖山底角实现对宽度与高度的同时把握，通常，由于前后袖窿不等长，前后袖山底角会略有差异，理论上讲，取平均值更合理，但制图不方便。所以一般以前袖山底角为准，因为前袖山斜线长度变化较小。具体地，可以直接画出角度，也可以通过直角比例确定角度，二者对应关系见表3-5。(www.daowen.com)

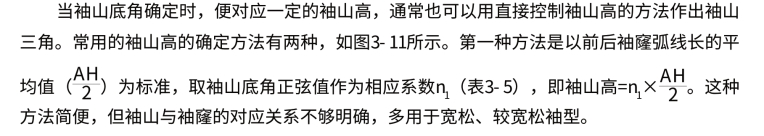

3.袖山高公式

第二种方法是借助已经确定的平面袖窿形状，以前后袖窿深的平均值（Ah）为标准，对应袖山底角取相应系数n2（表3-5），即袖山高=n2×Ah。这种方法强调袖山与袖窿的对应关系，直观，多用于合体、较合体袖型。

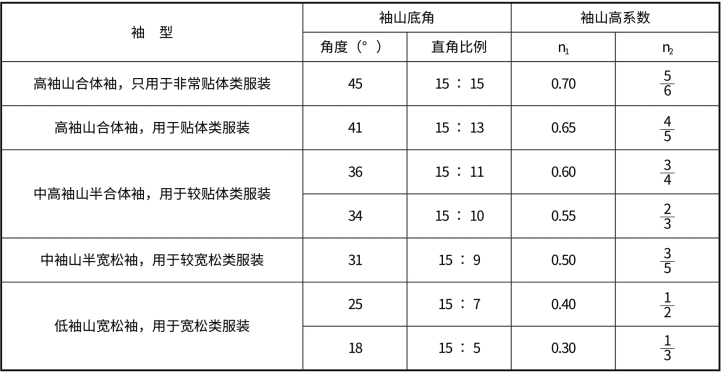

表3-5　袖山三角相关参数

（三）袖山曲线

根据袖山总体要求，袖山形状呈上凸下凹状，为准确把握其弧度，通常需要分别等分前后袖山斜线，如图3-12所示。通过等分点定位，基本控制凸出（凹进）量，整体圆顺地完成袖山曲线，特别注意转折区域的过渡要自然、平直。弧线凸出（凹进）量，与袖山底角有关，袖山底角（袖山系数）越大，各定位点数值越大，具体对应关系可参考表3-6。

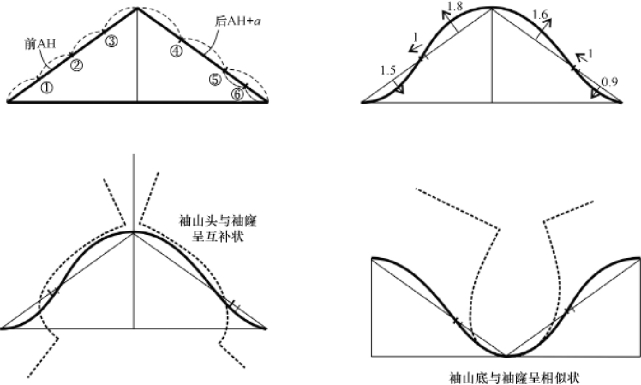

图3-12　袖山曲线

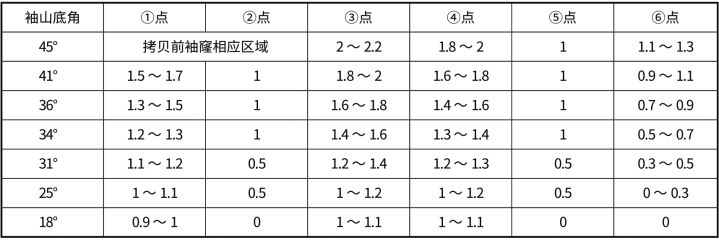

表3-6　袖山弧度定位点参考数值　单位：cm
