结构制图需要在理解制图方法的基础上进行1∶1制图,制图过程中有相应的规范性要求。

(一)制图常用工具

制图时常用的工具如图1-11所示。

图1-11 制图常用工具

(二)制图常用线型、符号及部位代号

1.常用制图线名称与用途

在进行男装结构制图时,线的类型、粗细都有特定的表达内容,绘图时要遵照要求,识图时要有依据,具体内容见表1-4。

表1-4 男装常用制图线名称与用途 单位:mm

注 虚线、点划线、双点划线的线段长度与间隔应均匀,首末两端应是线段(参照GB 8676—86)。

2.制图符号及其含义

制图符号是指制图中具有特定含义的记号,要求认识这些符号,并能在制图时正确使用,具体内容见表1-5。

表1-5 制图符号

3.制图中的部位代号

在男装结构制图中,为了书写方便,同时也为了制图画面的整洁,常用代号表示部位及部位线。这些符号一般是取相应的英文单词首字母或其组合的大写形式表示(表1-6),可称为男装专业语言。

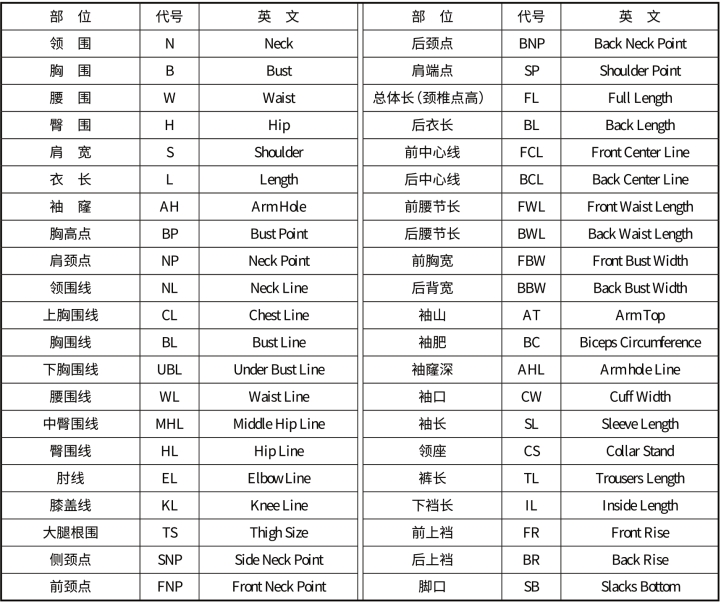

表1-6 男装结构制图部位代号

(三)服装结构线

为使制图规格与量体尺寸相对应,主要的结构线被赋予了与人体部位相应或相关的名称。

上衣中主要部位结构线的名称,如图1-12所示。

裤装中主要部位结构线的名称,如图1-13所示。(www.daowen.com)

(四)尺寸标注的基本方法

不同部位的标注有所不同,基本原则为标注清晰,无歧义、无重复,不影响图线效果。下面以男装原型衣片结构图为例说明具体标注方法,如图1-14所示。

图1-12 上衣结构线名称

图1-13 裤装结构线名称

图1-14 制图尺寸标注

(五)制图顺序

1.图线的绘制顺序

制图时,一般先以长度为基础(一条竖直线),确定围度、宽度方向的基本线(水平线),如上平线、下摆线、胸围线等;而后以围度为基础(一条水平线),确定长度方向的基本线(其他竖直线),如前中线、侧缝直线、胸宽线等。完成所有基本线后,再由轮廓线的某一点开始,顺(逆)时针方向依次做出衣片轮廓线,保证轮廓线的完整、连贯。

2.衣片的绘制顺序

制图时,男装画左半身,女装画右半身。上衣绘制顺序一般为后片、前片、领片、袖片,裤装与裙装绘制顺序为前片、后片、腰头。主要部件绘制完成后,再由大到小绘制零部件,但次序要求并不十分严格。一些小而且形状简单的部件可以不画,如裤襻、滚条等。

3.上下装的制图顺序

一般为先上后下。

4.面辅料的制图顺序

先作面料图,再作里料图、衬料图及其他辅料图。

(六)图线的整体要求

(1)规格正确,公式尺寸计算准确。

(2)基本线横平竖直,轮廓线光滑圆顺。

(3)图线使用规范,线条均匀。

(4)部件齐全,标注完整。

(5)制图布局合理,图面整洁。
