信度网络作为一种新的证据被引出，它是用来说明假设信度（或不可信度）是如何更新的一种图表形式。这种网络提供了一种便利的方法，来说明置信度是如何在一个基于规则推理的系统中传递的。这里我们将使用在第6章中介绍到规则轨迹简图的概念时曾采用的标记法。这些简图生动直观地展示了一个规则的条件如何与其结论联系起来。回想一下，我们使用过两种标记法来描述条件之间的“与”关系和“或”关系（见图8-1）。这两种标记法的主要不同点就在于当条件“与”时，只有一个箭头指向结论；而当条件“或”时，每个条件都会伸出一个箭头指向结论。

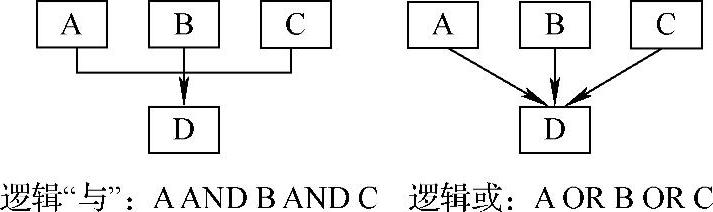

图8-1 逻辑“与”规则和“或”规则示意图

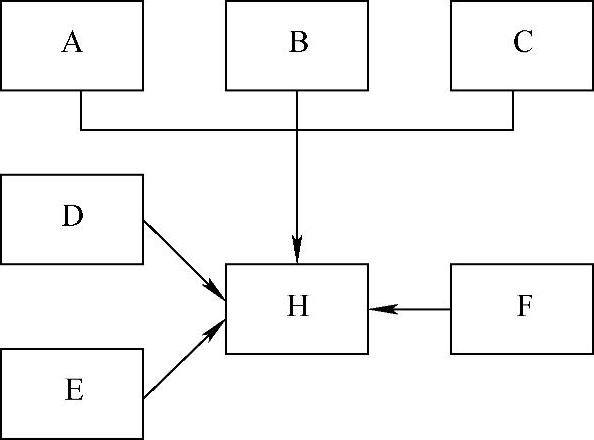

图8-2 满足规则1、规则2和规则3的示意图：第一类

使用这种标记法，可以将规则1、规则2和规则3表示成图8-2的形式。不过，由于并没有说明这三条规则可以分别用来决定H，因此这种表示方法会引起歧义。读到这里，我们可以得知，这种方法只能用来表示单一的规则：(www.daowen.com)

IF（A AND B AND C）OR D OR E OR F THEN H

因此，为了消除图表带来的歧义，我们将会引入第三种符号圆圈，用来表示条件所属的规则（见图8-3）。这种图表明确地指明了条件所属的规则。此外，图表中也标示了其置信度：方格里面的数字即为各自条件的置信度数值。从A～H，所有的置信度都可以确切地在图表中标示出来。

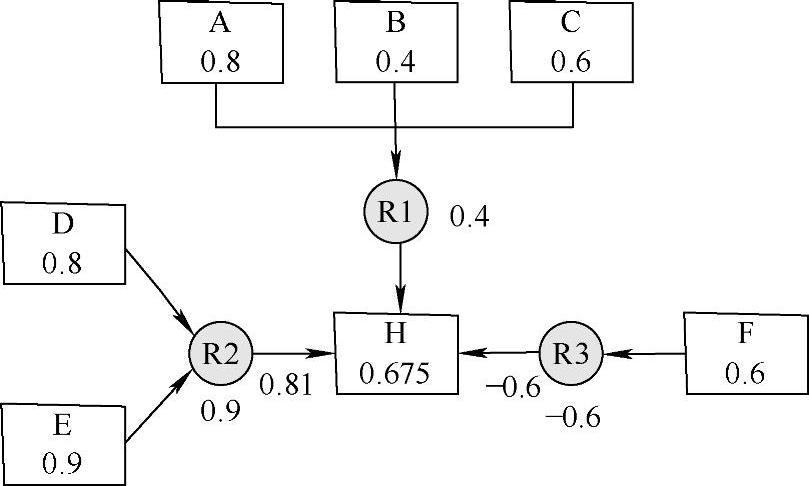

图8-3 带有置信度的规则1、规则2和规则3构成的信度网络
