设计LogNet以便用户可以通过直接操纵图形化的用户界面与一个商业后勤网络直接交互。LogNet用户界面允许用户通过增加一个节点、删除一个节点、连接两个节点或者分离两个节点修改网络图形以创建一个新的网络设计。可视化交互模型的优点就是它能使用户逐渐地建立和检测一个新的网络设计。根据需求，LogNet将通过计算基准来评估新的网络设计。因此用户可反复地检测一个网络设计直到它们满足：（1）网络设计满足一个合适的成本；（2）网络设计满足一个给定的顾客服务水平。

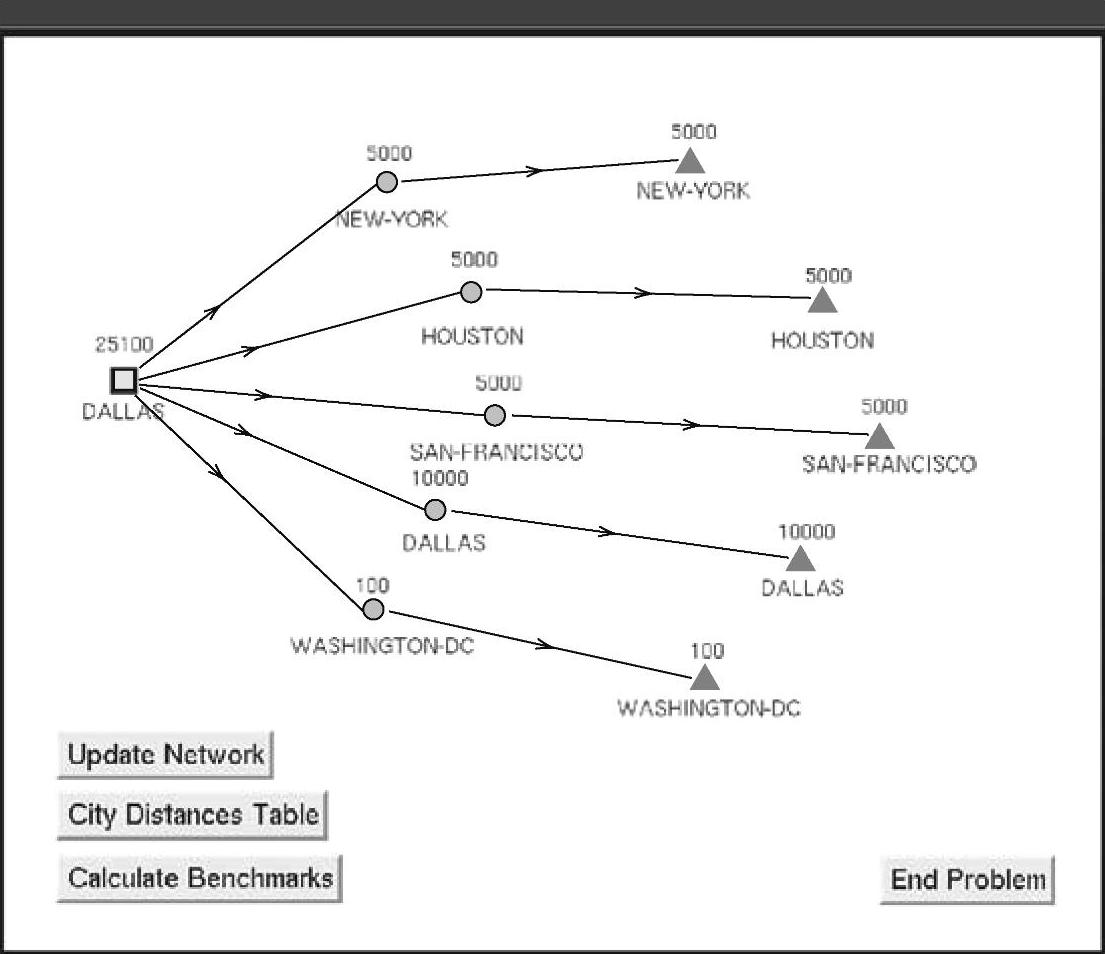

一个后勤网络设计问题的实例如下。图7-11描述了一个完整的分散的后勤网络：所有顾客区被分配为同一个城市的一个仓库。这该例中，5个顾客区分配5个仓库。这些仓库都是由一个工厂（位于达拉斯）提供货源。节点上面的数字表示流过该节点货物的数量。因为网络是一个完整的分散的，顾客服务水平（或者平均顾客-仓库距离）是一个理想的0。

图7-11 一个分散的网络

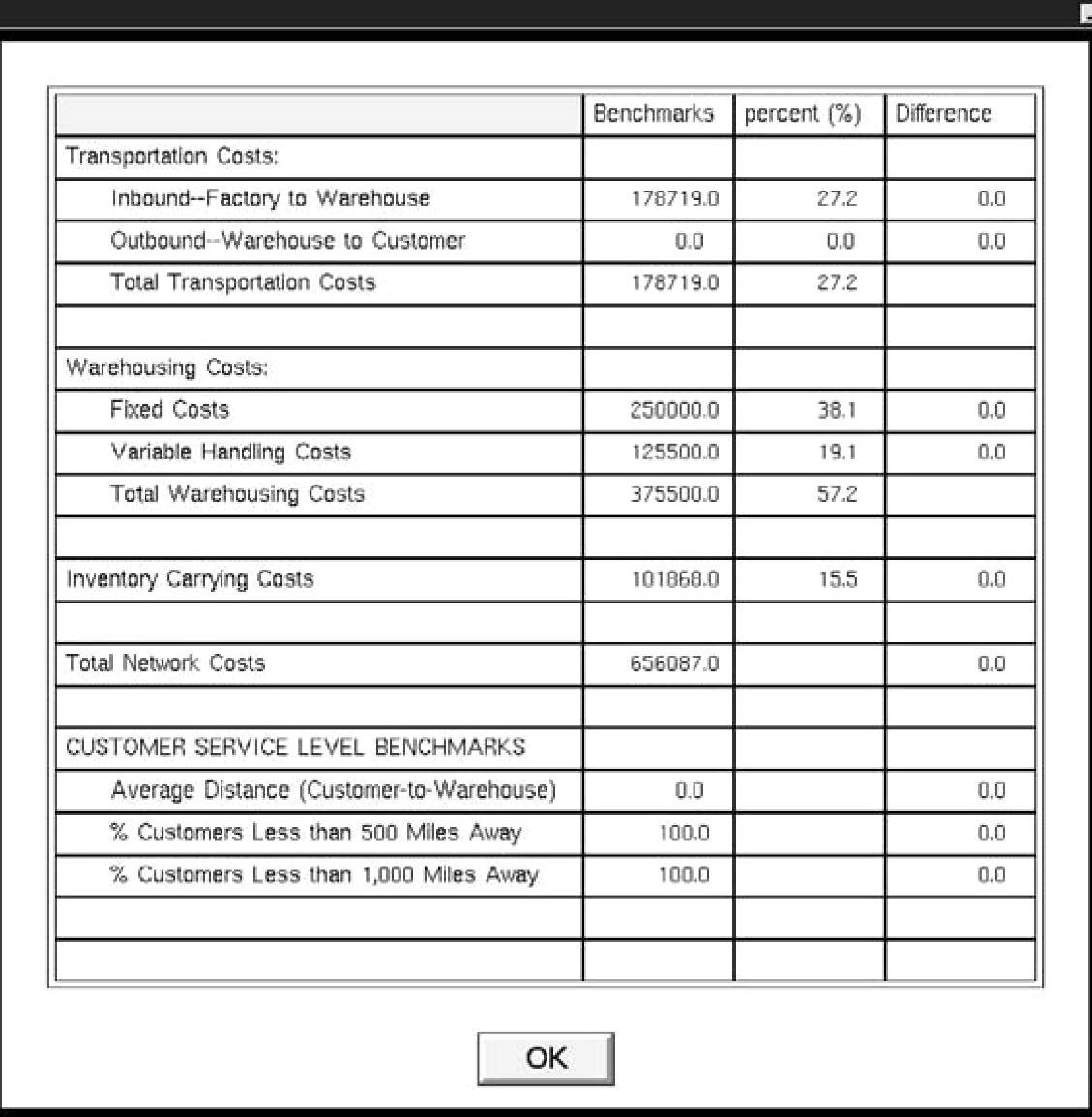

在制定网络设计期间任何点都需要网络基准。这使用户能够修改一个网络设计并且立即观察修改对网络基准的效果。图7-12显示了由图7-11指出的网络模型的基准。我们假定以下的输入参量假定是有效的：

图7-12 网络基准

入境率（每英里每1000件货物） 10(www.daowen.com)

出境率（每英里每1000件货物） 20

入库固定成本（每个仓库） 50000

入库（可变的）处理率（每件货物） 5

库存率（每1000件货物） 1000

这个屏幕包含了关于网络成本和顾客服务水平的信息。出境运输成本是0——因为网络完全被分散了。入库固定成本是250000美元，因为有5个仓库，每一个是5000美元。正如所期望的，平均的顾客-仓库距离为0mile。

可视化的交互模型允许用户很容易地去创建不同的网络设计并获得网络基准，以判断几个网络设计中的哪个是最可取的。一个用户可以直接通过执行以下步骤去比较两个网络设计：（1）创建第一个网络设计；（2）要求基准；（3）创建第二个网络设计（它可能限制第一个网络设计的许多改变）；（4）第二次要求的网络基准。通过执行这些步骤，图7-12的第3列就会显示对于每一个基准前面和后面的网络设计有何不同。
