水库调度常根据水库调度图来实现。水库调度图由一些基本调度线组成，这些调度线是具有控制性意义的水库蓄水量（或水位）变化过程线，是根据过去的水文资料和枢纽的综合利用任务绘制出的。根据水库调度的任务，水库调度图可分为兴利调度图和防洪调度图两大类。有了调度图，就可根据水利枢纽在某一时刻的水库蓄水情况及其在调度图中相应的工作区域，决定该时刻的水库操作方法。水库基本调度图如图9-12所示。

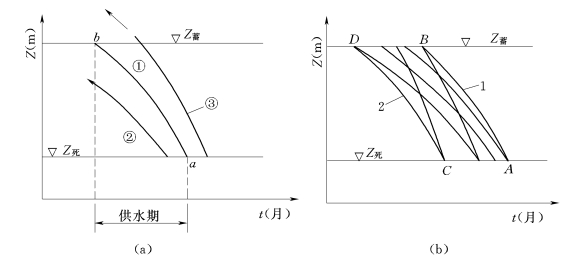

图9-12　水库供水期基本调度线(www.daowen.com)

1—上基本调度线；2—下基本调度线

水库调度图不仅可用于指导水库的运行调度，增加编制各部门生产任务的预见性和计划性，提高各水利部门的工作可靠性和水量利用率，更好地发挥水库的综合利用效益，同时也可用来合理确定和校核水利水电工程的主要参数（正常蓄水位、死水位及装机容量等）以及水电站的动能指标。

由于水库调度图是根据过去的水文资料绘制出来的，因此它只是反映了以往资料中几种带有控制性的典型情况，而未能包括将来可能出现的各种径流特性。实际的来水量变化情况与绘制调度图所依据的资料是不尽相同的，如果机械地按调度图操作水库，就可能出现不合理的结果，如发生大量弃水或者汛末水库蓄不满正常蓄水位等情况。因此，为了能够使水库做到有计划地蓄水、泄水和利用水，充分发挥水库的调蓄作用，获得尽可能大的综合利用效益，必须把调度图和水文预报结合起来考虑，根据水文预报成果和各部门的实际需要进行合理的水库调度。
