反映水库库区地形特征的曲线称为水库特性曲线，它包括水库面积曲线和水库容积曲线。水库特性曲线是水库规划设计的基本资料之一。

1.水库面积曲线

水库面积曲线，即水库水位与水面面积的关系曲线。库区内某一水位高程的等高线和坝轴线所包围的面积，即为该水位的水库水面面积。绘制水库面积曲线，一般可根据1/10000～1/5000比例尺的地形图，用求积仪法或数方格等方法，求得不同高程（高程的间隔可用1m、2m或5m）时的水库水面面积，然后以水库水位Z为纵坐标、水库面积F为横坐标，可绘制出水库水位—面积曲线，即水库面积曲线，见图9-4。该曲线是研究水库淹没范围和计算水库蒸发损失的主要依据。

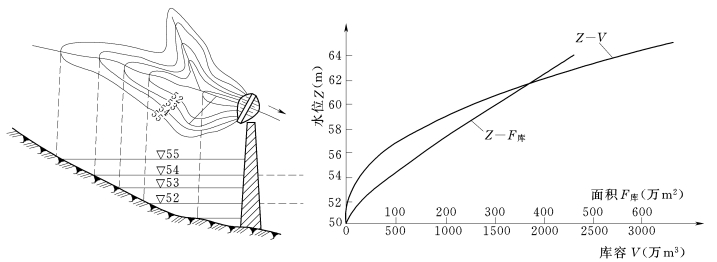

图9-4　水库特性曲线

2.水库容积曲线

水库容积曲线，即水库水位与库容的关系曲线，可直接由水库面积曲线求得。方法是：①按水库面积曲线中的水位分层，得与各水位相应的水面面积；②自库底向上逐层计算各相邻水位间的容积ΔVi；③将ΔVi由库底自下而上逐层累加，即得各级水位下的容积（库容）V；④以水位Z为纵坐标，相应的容积V为横坐标，点绘Z—V关系点据，并连成光滑曲线，即得水库容积曲线。水库容积曲线是估算渗漏损失水量和确定水库水位或库容的依据。相邻高程间的部分容积可按下式计算：

(www.daowen.com)

式中 ΔV——相邻高程间（即相邻水位间）的容积，万m3；

F1、F2——相邻上下游水位相应的水面面积，万m2；

ΔZ——高程间隔（相邻水位差），m。

或用较精确式计算：

当库区地形变化不大时，可用式（9-1）计算，地形变化较大时，则用式（9-2）计算。水库面积曲线和容积曲线的一般形状如图9-4所示。

应该指出上述水库水面是按平面计算的。实际上只有当库中流速为零时，库水面才呈水平，故称上述计算所得库容为静库容。库中水面由坝址起沿程上溯形成回水曲线，越往上游水面越上翘，直至入库端与天然水面相交为止。因此，静库容以上与洪水的水面线之间包含的水库容积为楔形库容（图9-5中的阴影部分）。静库容与楔形库容的总和为动库容。以入库流量为参数的坝前水位与相应动库容的关系曲线，称为动库容曲线。由于动库容计算麻烦，为简便起见，一般的调节计算多采用静库容。当研究水库回水淹没和浸没的确切范围，或做库区洪水演进计算，或当动库容占调洪库容比重较大时，则必须考虑和研究动库容的影响。
