实际使用的凝汽器管为BFe30-1-1铜管，运行不到一年即发生严重腐蚀。

运行中的白铜管的腐蚀均发生在管内壁。沿管内壁圆周上腐蚀程度明显不同，如图8-51所示。按其腐蚀严重程度可以分为三个部分：管上部（运行中的位置，下同）腐蚀轻微，与其他部位相比，可视为轻微腐蚀区；中部为弱腐蚀区，腐蚀相对上部较重，但比下部要弱；管底部为严重腐蚀区域，腐蚀表面的宏观形貌如图8-52所示，在表面形成大量腐蚀坑，管内表面凹凸不平，腐蚀坑最深处的铜管剩余厚度只有0.4mm。

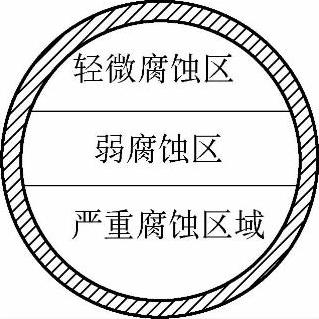

图8-51 腐蚀区域示意图

(www.daowen.com)

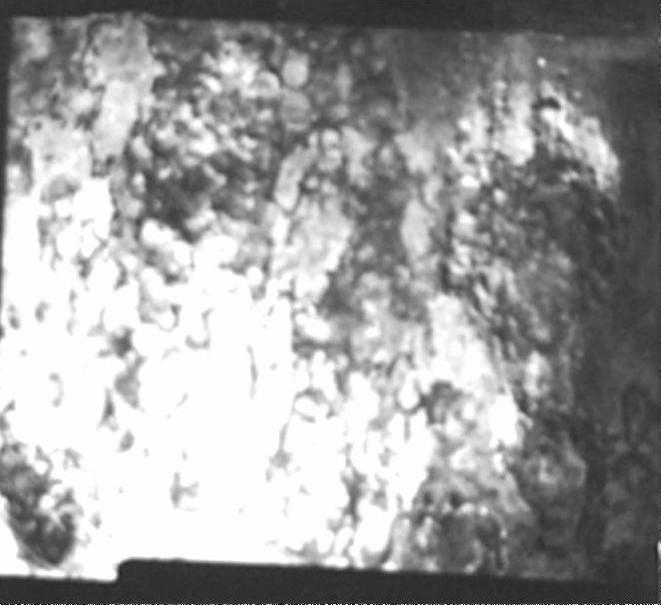

图8-52 腐蚀表面的宏观形貌

从腐蚀的宏观形貌和铜管的使用环境可以初步判断，凝汽器铜管的腐蚀为沉积物（黏附物）在铜管内表面下部沉积导致的垢下腐蚀。对许多电厂的凝汽器管的腐蚀分析也表明，垢下腐蚀对凝汽器铜管腐蚀的危害作用。日本栗田工业公司是国际上著名的水处理技术公司，自1949年开始经营锅炉水处理技术，在他们的研究中特别注重冷却水系统中的结垢处理，以及结垢对冷却水管道系统的腐蚀。

问题是沉积物的存在，能够促进腐蚀或者说使腐蚀加快，但能否导致如此严重的腐蚀结果，即有无其他的因素作用。因此，有必要进行更进一步的试验分析。
