（1）潜水泵叶轮工作条件 失效的潜水泵为3级泵，提升高度为60m，无污泥转速为3000r/min。叶轮材料为HT200，实测的化学成见表8-5。

表8-5 铸铁的化学成分

潜水泵工作的井深为-60m，叶轮所处位置为-20m。

地下水成分分析结果为：Cl^-的质量分数为40×10^-4%，CaCO₃的质量浓度为210mg/L，Ca（HCO₃）₂的质量浓度为114mg/L，SO₃^2-的质量分数为36×10^-4%，还含有铁离子、钠离子、钾离子、钙离子等。

（2）腐蚀与失效形态 潜水泵叶轮的腐蚀状况统计见表8-6。

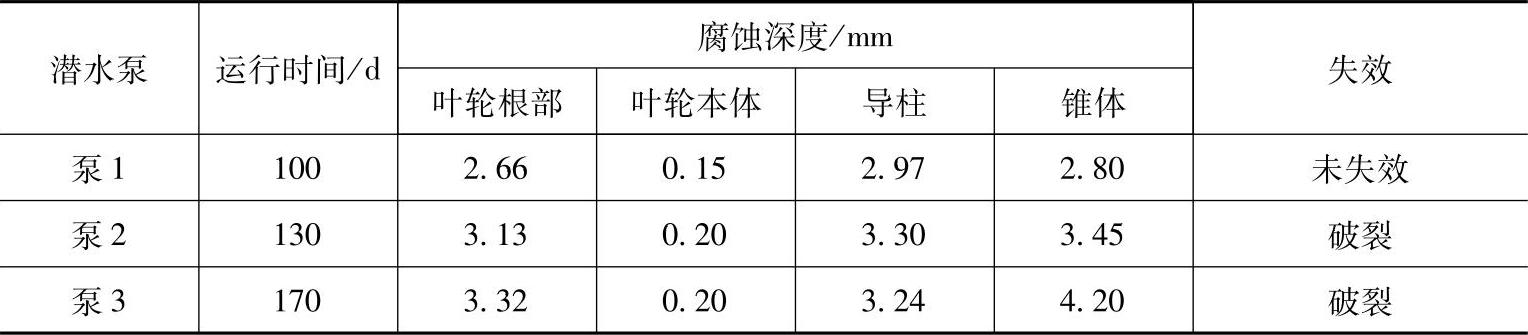

表8-6 潜水泵叶轮的腐蚀状况统计(www.daowen.com)

运行仅仅4～5个月的叶轮的腐蚀深度已经达到3mm，而且叶轮已经破碎。潜水泵叶轮和腐蚀的叶轮外形如图8-46所示。叶轮的腐蚀特征如下：①泵的中心柱的底部和顶部表面腐蚀最严重；②在叶轮上表面根部和下表面根部的中心部位存在两个“死区”，在这些地方产生严重的局部腐蚀；③在水流冲刷最严重的叶轮体表面却几乎没有腐蚀，基本保持原来的叶轮几何尺寸。

图8-46 潜水泵叶轮和腐蚀的叶轮外形

a）潜水泵叶轮 b）腐蚀的叶轮外形

由此似乎可以说明叶轮的腐蚀与其几何结构有密切关系，或者说腐蚀的主要控制因素是叶轮的结构或水的流动状态。发生严重腐蚀的两个“死区”部位的水的流速比叶轮整体表面其他部位要低得多，这与产生空化腐蚀或磨损腐蚀的条件是明显不同的。
