在一主供热管道发现有两个部位的波纹管出现泄漏。该管道已经投入运行13年，采用外压式波纹管膨胀节，材料为1Cr18Ni9Ti（不锈钢旧牌号，GB/T20878—2007中已取消该牌号）。波纹管主要参数：设计压力为1.6MPa，设计温度为150℃，额定位移量为350mm，轴向刚度为390N/mm，许用疲劳次数为1000次，波根直径为1272mm，波高为64mm，波距为82mm，波数为5+5+5，层数为5，单层厚度为1.0mm。外压式波纹管膨胀节的结构如图8-35所示。

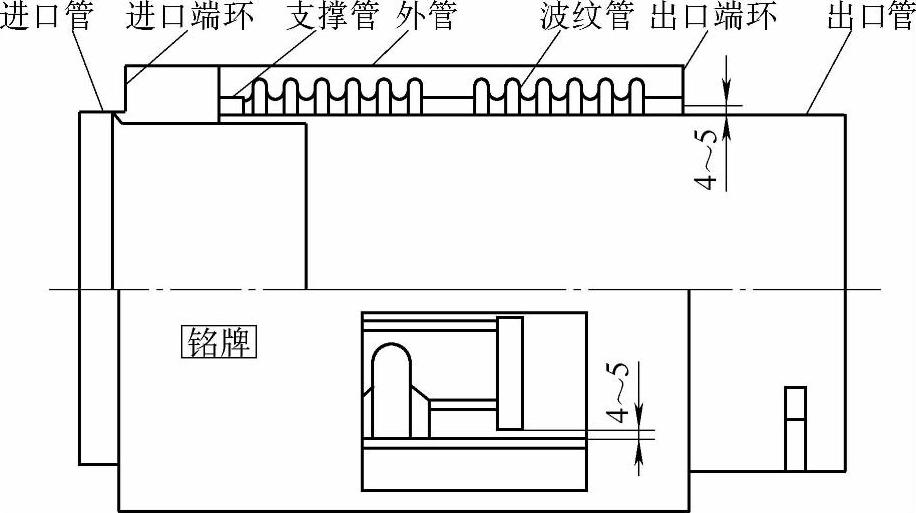

图8-35 外压式波纹管膨胀节的结构

供热管线常年供热，最高水温约为120℃，日平均供水水温约为90℃，供水压力约为0.8MPa。每年停水检修一次，检修时间为7～15天。运行参数远低于设计许用值，完全正常。在波纹管不同部位取样，其化学成分分析结果见表8_-4，基本符合相关标准规定要求。

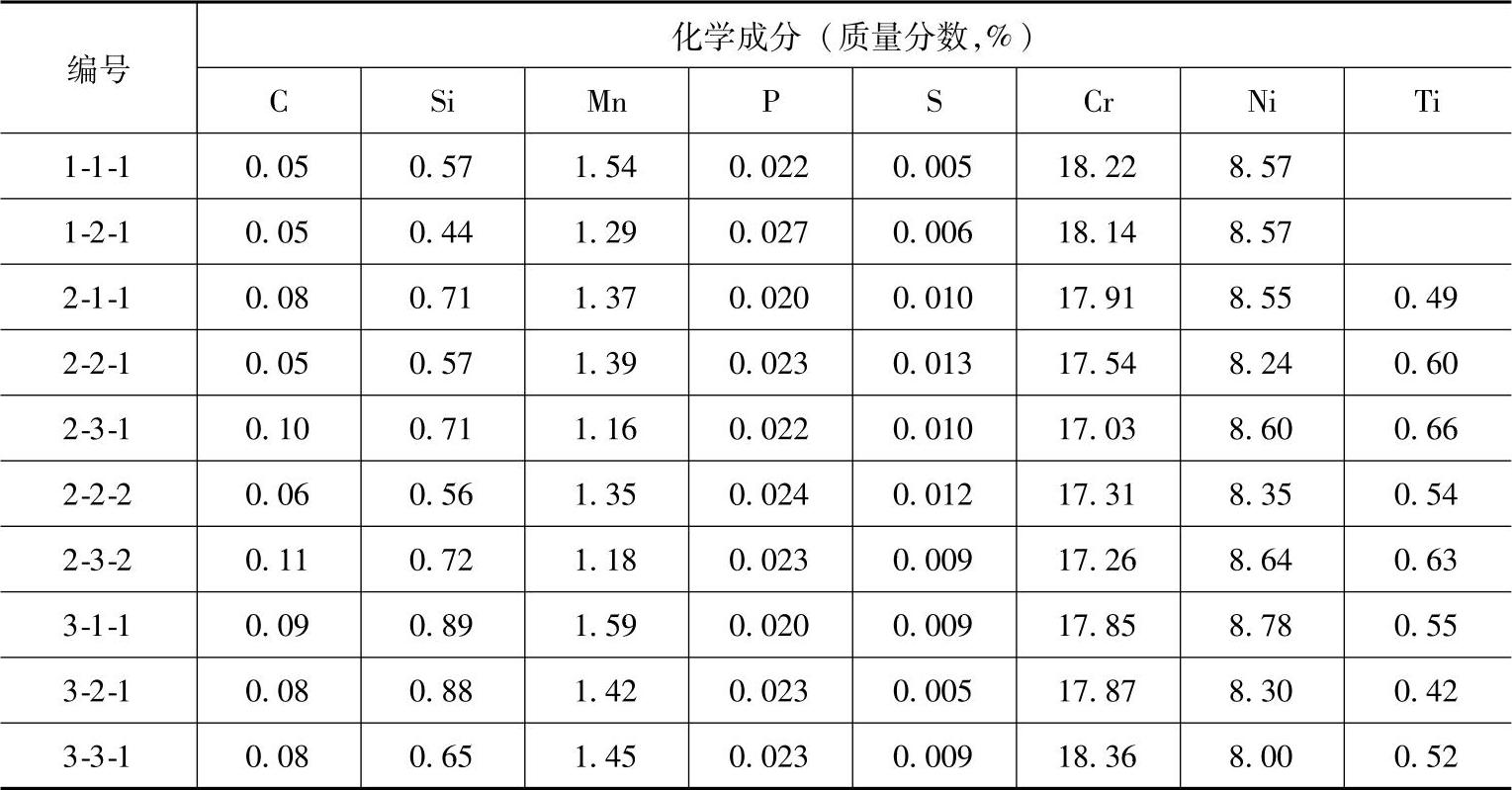

表8-4 各段波纹管不锈钢的成分分析(www.daowen.com)

整个波纹管膨胀节安装在管线设置的地下小室内，管线距地面高度约为600～800mm。供热管道运行介质为除氧水，波纹管外表面与运行水接触，内表面暴露在小室大气环境。设计要求小室内干燥，但在较大的雨季或雪天，难以避免小室内有路面污水流入，并导致波纹管部分浸泡在污水中。发生泄漏的波纹管外观和表面点蚀坑（斑）如图8-36所示。三个波纹管打开后在波纹管外层表面均发现有点状腐蚀斑点和腐蚀坑，腐蚀坑周边有黄色锈蚀斑。

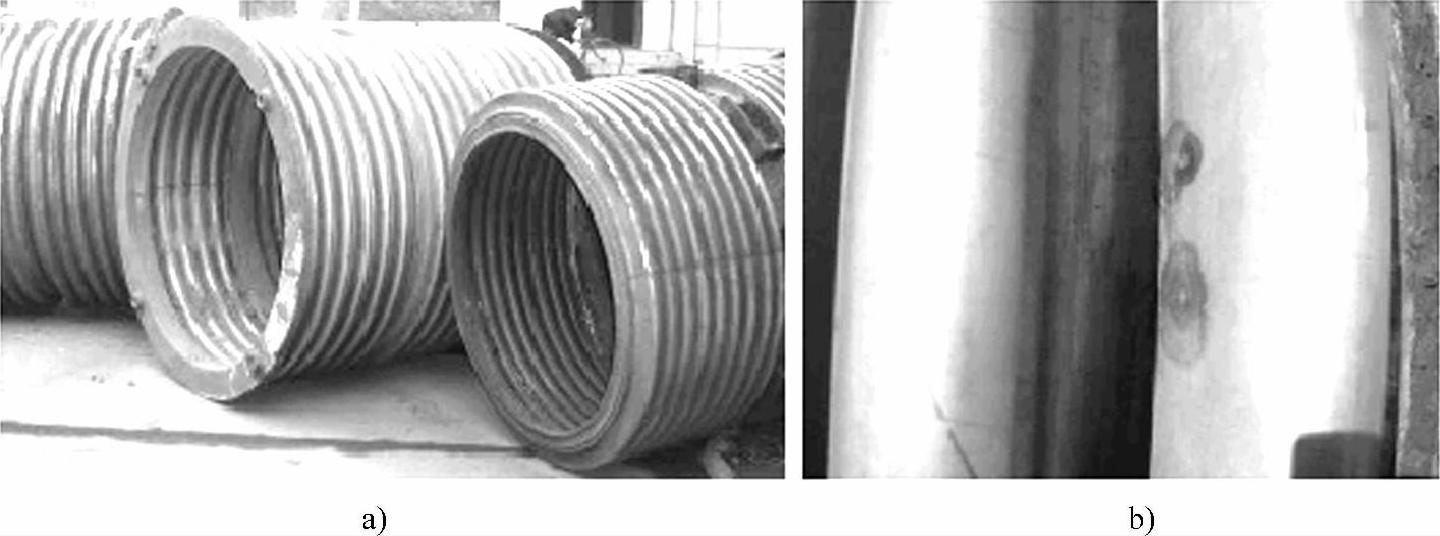

图8-36 发生泄漏的波纹管外观和外表面的点蚀坑（斑）
