1.第二相质点致脆断裂的类型

第二相质点致脆断裂是指由第二相质点沿晶界析出引起晶界的脆化或弱化而导致的一种沿晶断裂。

第二相质点致脆断裂有以下几种情况：

1）脆性的第二相质点沿原奥氏体晶界择优析出引起的晶界脆化。例如：渗碳层中渗碳体沿晶界分布形成网状骨架导致的断裂；调质钢（CrNiMo）中沿晶界析出氮化铝薄片致脆断裂；w（Cr）=11.7%～30.0%的铁素体不锈钢及铸态的07Cr19Ni11Ti钢中的σ相析出脆性引起的断裂等。

2）某些杂质元素沿晶界富集引起的晶界弱化。例如：由于冶炼时脱磷、除氧、去硫等不彻底，在某些钢材（如30CrMnSi）调质后，在晶界上大量富集硫、磷、铅等有害元素使晶界弱化；氧在钢中的含量超过铁素体的饱和度（0.003%）后，将在晶界附近形成氧化物及富氧层，使晶界原子间结合力降低而引起沿晶断裂。

3）金属材料发生过热及过烧后，粗大晶粒的间界发生脆化而引起的断裂等。(www.daowen.com)

4）某些金属材料在特定的温度条件下发生相变所引起的断裂。

2.断口特征

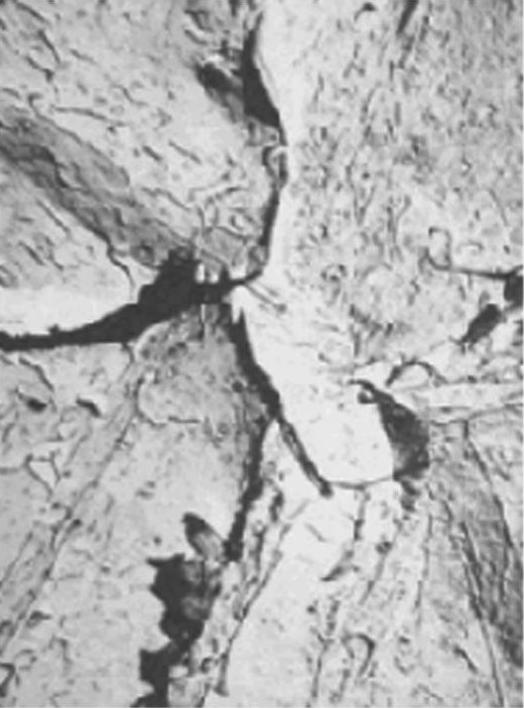

宏观断口均为脆性的晶粒状，高倍观察可以看到第二相质点及其微孔形貌。图4-19所示为20Cr13钢对接焊叶片断口的微观形貌。由图4-19可以看出，该断裂为沿晶断裂，是因晶界上有条状析出物而导致脆性断裂。

图4-19 20Cr13钢对接焊叶片断口的微观形貌
