创建剖视图的步骤及方法

下面介绍图2.2.1所示的法兰盘剖视图的创建过程。

Step1.创建图2.2.7所示的辅助线。

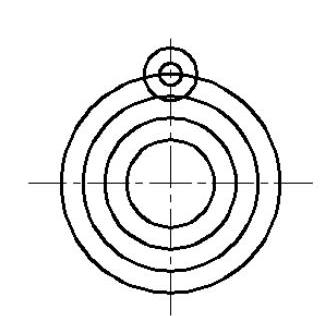

图2.2.4 绘制两同心圆

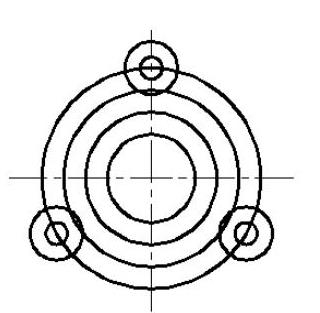

图2.2.5 阵列圆


图2.2.6 修剪图形

(1)绘制水平构造线。选择下拉菜单978-7-111-49283-2-Chapter02-127.jpg978-7-111-49283-2-Chapter02-128.jpg978-7-111-49283-2-Chapter02-129.jpg命令,在命令行中输入字母H后按Enter键,依次单击各圆与垂直中心线的交点,按Enter键结束命令。

(2)绘制垂直构造线。按Enter键以重复构造线命令,在命令行中输入字母V后按Enter键,在右侧水平中心线上单击一点,按Enter键结束命令,结果如图2.2.7所示。

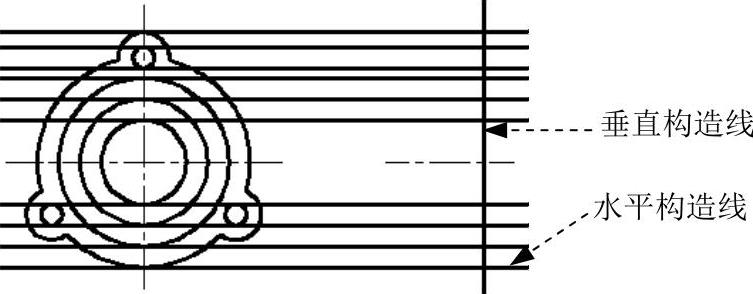

图2.2.7 创建辅助线

Step2.用偏移的方法创建另外两条辅助线。选择下拉菜单978-7-111-49283-2-Chapter02-131.jpg978-7-111-49283-2-Chapter02-132.jpg978-7-111-49283-2-Chapter02-133.jpg命令,将图2.2.7所示的垂直构造线分别向左偏移,偏移距离值分别为10、20,结果如图2.2.8所示。(www.daowen.com)

Step3.修剪图形。选择下拉菜单978-7-111-49283-2-Chapter02-134.jpg978-7-111-49283-2-Chapter02-135.jpg978-7-111-49283-2-Chapter02-136.jpg命令,对图2.2.8所示的图形进行修剪,结果如图2.2.9所示。

说明:对于多余的整条直线,选择下拉菜单978-7-111-49283-2-Chapter02-137.jpg978-7-111-49283-2-Chapter02-138.jpg978-7-111-49283-2-Chapter02-139.jpg命令将其删除。

Step4.偏移中心线。选择下拉菜单978-7-111-49283-2-Chapter02-140.jpg978-7-111-49283-2-Chapter02-141.jpg978-7-111-49283-2-Chapter02-142.jpg命令,选取右侧的水平中心线,并将其向右上方偏移,偏移距离值为50,结果如图2.2.9所示。

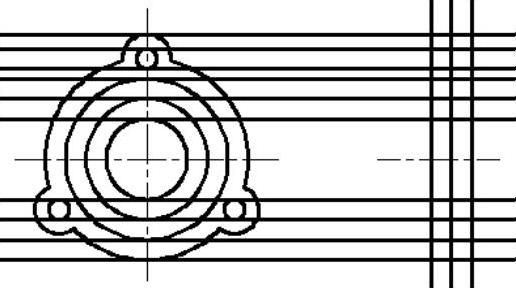

图2.2.8 偏移构造线

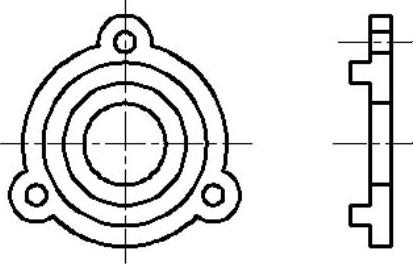

图2.2.9 修剪图形并偏移中心线

Step5.创建图2.2.10b所示的图案填充。

(1)将图层切换至“剖面线层”。

(2)选择下拉菜单978-7-111-49283-2-Chapter02-145.jpg978-7-111-49283-2-Chapter02-146.jpg978-7-111-49283-2-Chapter02-147.jpg命令,创建图2.2.10所示的图案填充。其中,填充类型为978-7-111-49283-2-Chapter02-148.jpg,填充角度值为45,填充间距值为3。

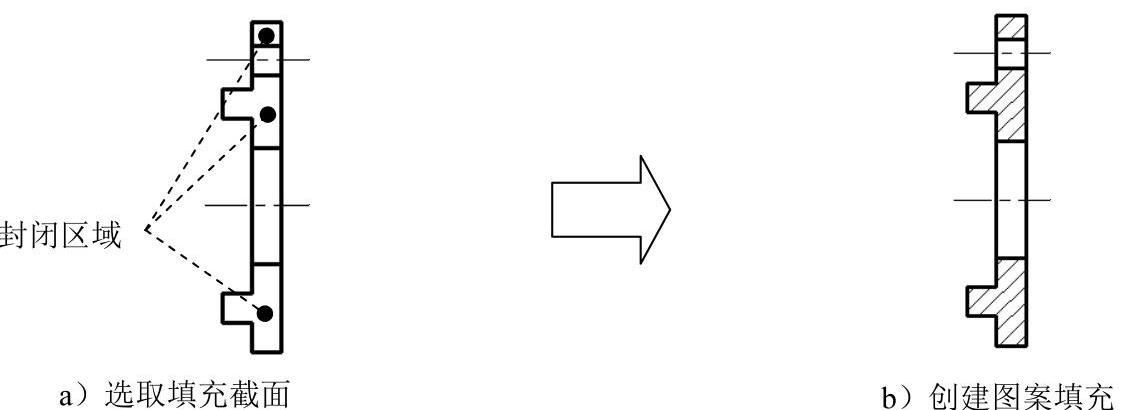

图2.2.10 图案填充
