如何创建剖视图?简单操作让你轻松实现!

Step1.进行图形的复制。先使用打断命令将主视图、左视图和右视图上水平的中心线打断,再选择下拉菜单978-7-111-49283-2-Chapter01-1443.jpg978-7-111-49283-2-Chapter01-1444.jpg978-7-111-49283-2-Chapter01-1445.jpg命令,对主视图进行复制操作,完成后的图形如图1.7.26所示。

Step2.绘制图1.7.27所示的两条水平线。用偏移的方法(以中心线为偏移对象)绘制两条水平线,偏移距离值分别为10和4。

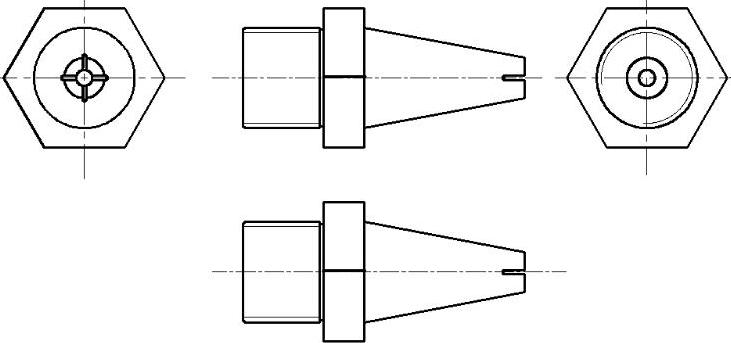

图1.7.26 复制图形

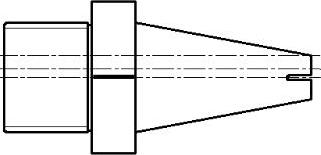

图1.7.27 绘制水平线

Step3.绘制图1.7.28所示的直线。

(1)绘制直线。选择下拉菜单978-7-111-49283-2-Chapter01-1448.jpg978-7-111-49283-2-Chapter01-1449.jpg978-7-111-49283-2-Chapter01-1450.jpg命令,捕捉图1.7.28所示的点1和点2并单击,然后按Enter键。

(2)删除Step2中通过偏移创建的水平线。

Step4.绘制图1.7.30c所示的两条竖直直线及多余的轮廓线。

(1)绘制图1.7.29所示的竖直直线。用偏移的方法绘制此直线,偏移距离值为10。

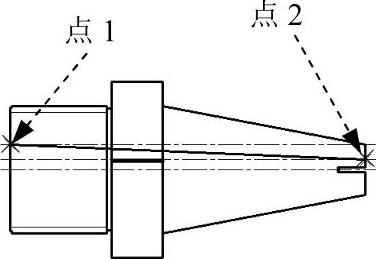

图1.7.28 绘制直线(一)

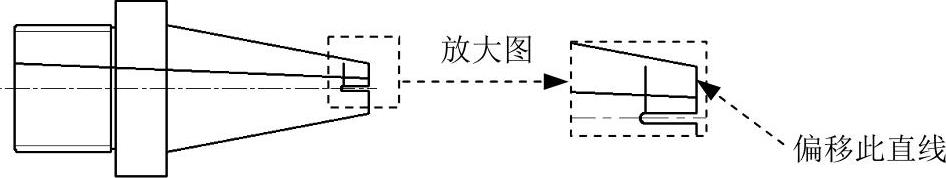

图1.7.29 绘制直线(二)

(2)用同样的方法绘制图1.7.30a所示的两条竖直直线,选取步骤(1)中绘制的直线为偏移对象,在其左右各选取一点以确定偏移方向,偏移距离值为1。

(3)偏移后的两条竖直线用978-7-111-49283-2-Chapter01-1453.jpg978-7-111-49283-2-Chapter01-1454.jpg978-7-111-49283-2-Chapter01-1455.jpg命令进行修改,完成后如图1.7.30b所示。

(4)使用修剪命令修剪掉多余的线后,按Delete键删除不能修剪的线以及中间的一条竖直直线,如图1.7.30c所示。

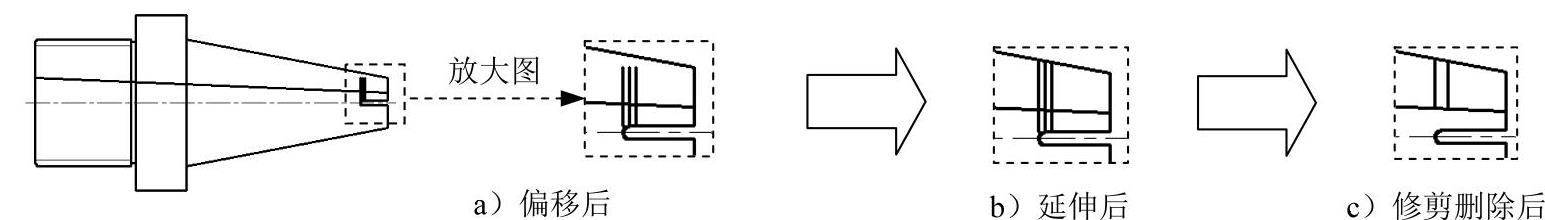

图1.7.30 绘制竖直直线

Step5.选择下拉菜单978-7-111-49283-2-Chapter01-1457.jpg978-7-111-49283-2-Chapter01-1458.jpg978-7-111-49283-2-Chapter01-1459.jpg命令完成图1.7.31所示的镜像操作。

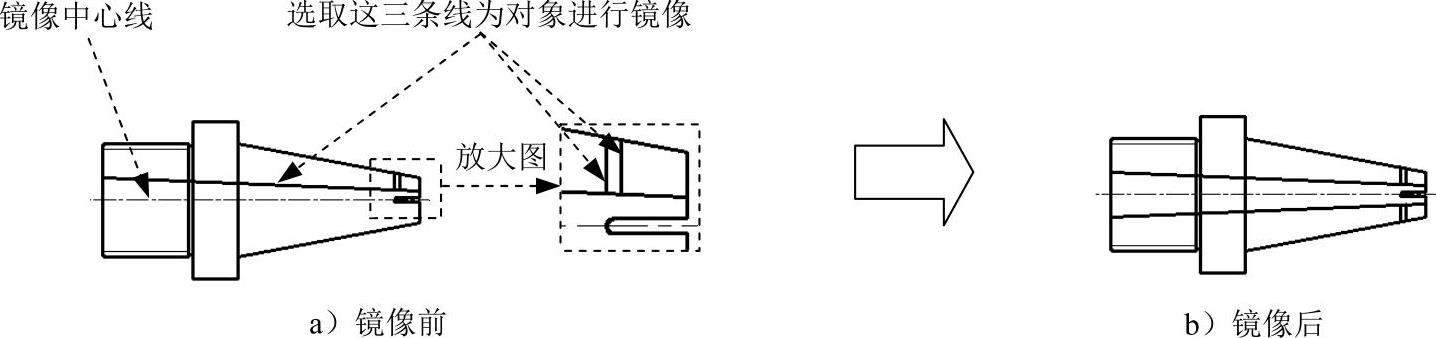

图1.7.31 进行镜像操作

Step6.修剪图形,完成后的图形如图1.7.32b所示。

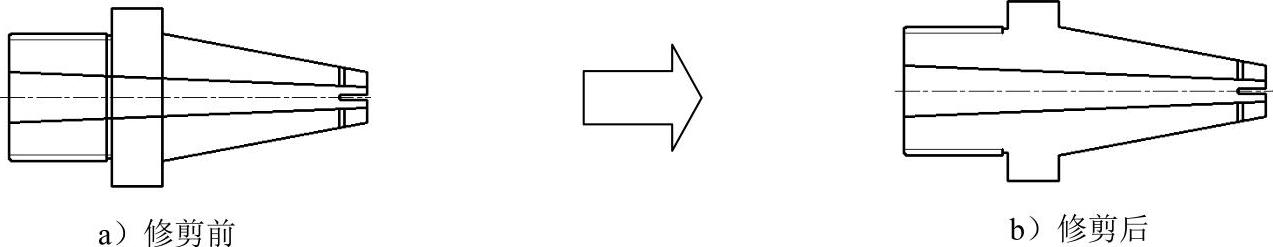

图1.7.32 修剪图形
