创建右视图教程

Step1.绘制图1.7.2所示的中心线。

(1)切换图层。在“图层”面板中选择“中心线层”图层。


(3)选择下拉菜单978-7-111-49283-2-Chapter01-1347.jpg978-7-111-49283-2-Chapter01-1348.jpg978-7-111-49283-2-Chapter01-1349.jpg命令,绘制图1.7.2所示的中心线,长度值均为100。

Step2.绘制图1.7.3所示的正六边形。


图1.7.2 绘制中心线


图1.7.3 绘制正六边形

(1)切换图层。在“图层”面板中选择“轮廓线层”图层。


(3)创建图1.7.3所示的正六边形。选择下拉菜单978-7-111-49283-2-Chapter01-1353.jpg978-7-111-49283-2-Chapter01-1354.jpg978-7-111-49283-2-Chapter01-1355.jpg命令,在命令行中输入边的数目6后按Enter键,选取两中心线的“交点”为正六边形的中心,然后在命令行中输入字母I(内接于圆)后按Enter键,最后在命令行中输入内接圆的半径值40后按Enter键。

Step3.选择下拉菜单978-7-111-49283-2-Chapter01-1356.jpg978-7-111-49283-2-Chapter01-1357.jpg978-7-111-49283-2-Chapter01-1358.jpg978-7-111-49283-2-Chapter01-1359.jpg978-7-111-49283-2-Chapter01-1360.jpg命令,完成图1.7.4所示的圆的绘制,半径值分别为25、10和4。捕捉两条中心线的“交点”作为三个圆的圆心。

Step4.绘制图1.7.5所示的四个槽。


图1.7.4 创建三个圆

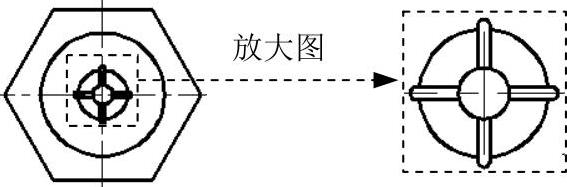

图1.7.5 绘制四个槽

(1)绘制图1.7.6所示的两条竖直直线。选择下拉菜单978-7-111-49283-2-Chapter01-1363.jpg978-7-111-49283-2-Chapter01-1364.jpg978-7-111-49283-2-Chapter01-1365.jpg命令,在命令行中输入偏移距离值1后按Enter键,选取竖直的中心线为偏移对象,并在该中心线的左右方各选取一点以确定偏移方向。(www.daowen.com)

(2)用同样的方法绘制图1.7.7所示的水平直线,将水平中心线向上偏移10.5。

(3)将前面通过偏移创建的三条中心线转换为轮廓线。先选取此三条中心线,然后在“图层”工具栏中选择“轮廓线层”。

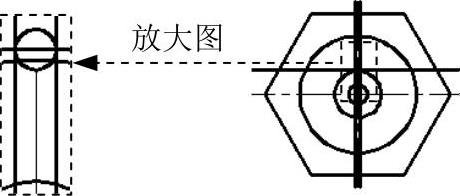

图1.7.6 绘制两条竖直直线

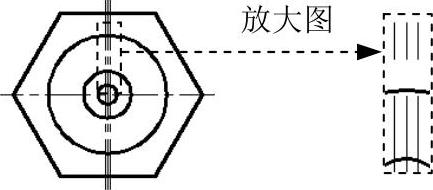

图1.7.7 绘制水平直线

(4)绘制图1.7.8所示的圆,直径值为2。捕捉偏移后的水平线和正六边形的竖直中心线的“交点”作为圆的圆心,选择下拉菜单978-7-111-49283-2-Chapter01-1368.jpg978-7-111-49283-2-Chapter01-1369.jpg978-7-111-49283-2-Chapter01-1370.jpg978-7-111-49283-2-Chapter01-1371.jpg978-7-111-49283-2-Chapter01-1372.jpg命令完成圆的绘制。

(5)修剪图形。选择下拉菜单978-7-111-49283-2-Chapter01-1373.jpg978-7-111-49283-2-Chapter01-1374.jpg978-7-111-49283-2-Chapter01-1375.jpg命令,对图1.7.9a进行修剪,修剪后的结果如图1.7.9b所示。

注意:如果删除的是一整条直线,而不是直线的一部分,要先选中此直线再按Delete键将其删除。

(6)绘制图1.7.10b所示的四个圆槽。

①选择下拉菜单978-7-111-49283-2-Chapter01-1376.jpg978-7-111-49283-2-Chapter01-1377.jpg978-7-111-49283-2-Chapter01-1378.jpg978-7-111-49283-2-Chapter01-1379.jpg978-7-111-49283-2-Chapter01-1380.jpg命令,选取图1.7.10a中的槽和圆心分别作为阵列对象和阵列中心点,设置项目总数为4,填充角度值为360,阵列后的结果如图1.7.10a所示。

②选择下拉菜单978-7-111-49283-2-Chapter01-1381.jpg978-7-111-49283-2-Chapter01-1382.jpg978-7-111-49283-2-Chapter01-1383.jpg命令,对图1.7.10a进行修剪,修剪后的结果如图1.7.10b所示。

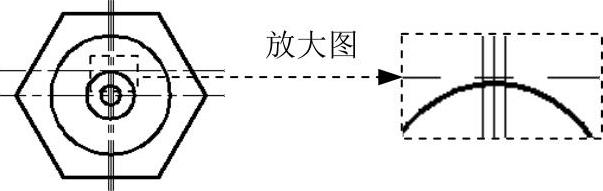

图1.7.8 绘制圆

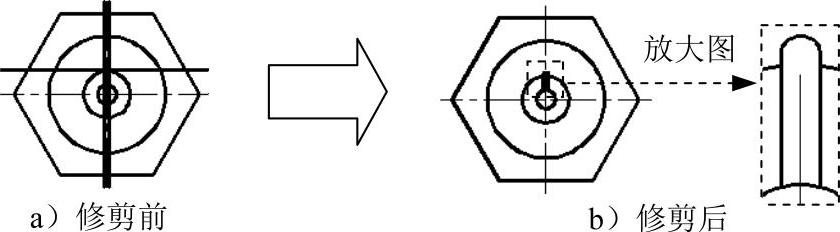

图1.7.9 修剪图形

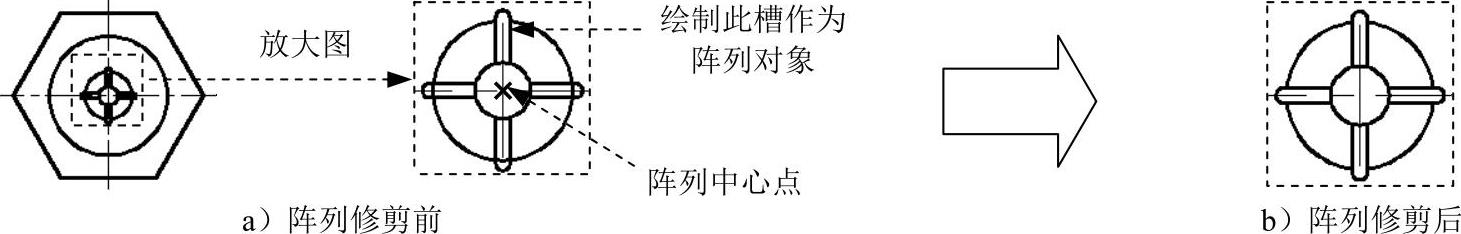

图1.7.10 阵列后修剪
