【摘要】：图1.6.28 创建尺寸标注Step1.将图层切换到“尺寸线层”。选择下拉菜单命令，选取要进行标注的圆角并单击，在绘图区的空白区域中单击一点，以确定尺寸放置的位置。Step10.创建图1.6.40所示的形位公差标注。
Step1.设置标注样式。选择下拉菜单
命令，单击“标注样式管理器”对话框中的
按钮，将“修改标注样式”对话框的
选项卡中的
值设定为20，单击
选项卡，在
下拉列表中选择
。
Step2.切换图层。在“图层”工具栏中选择“尺寸线层”。
Step3.选择下拉菜单
命令创建线性标注，完成后的图形如图9.5.26所示。
Step4.选择下拉菜单
命令创建半径标注，完成后的图形如图9.5.27所示。
Step5.添加尺寸公差。双击图9.5.28中211的尺寸，系统弹出“文字编辑器”选项卡，在绘图区域的文本框中输入“211%%P0.5”，单击“关闭文字编辑器”按钮，标注文字就会变成211±0.5，结果如图9.5.28所示。

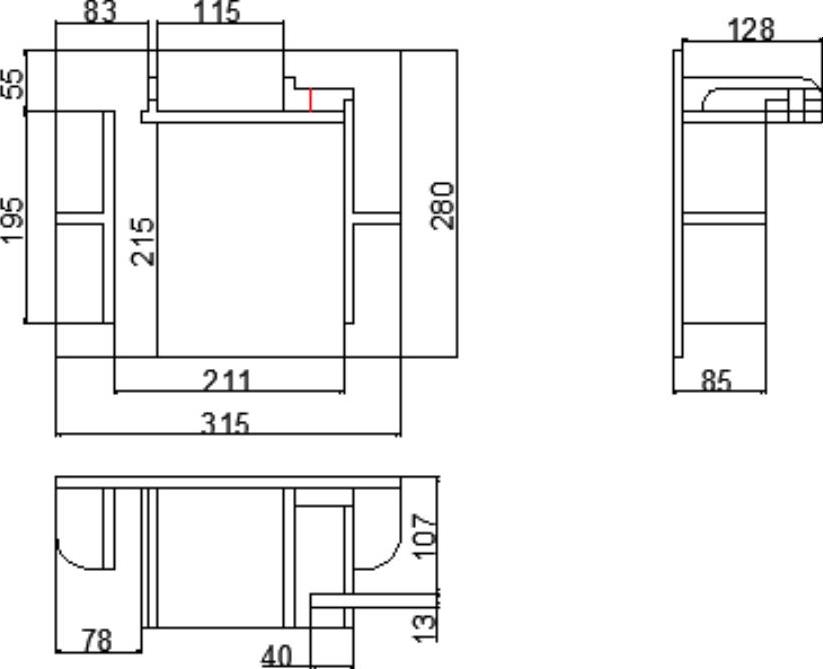

图9.5.26 线性尺寸标注
(www.daowen.com)

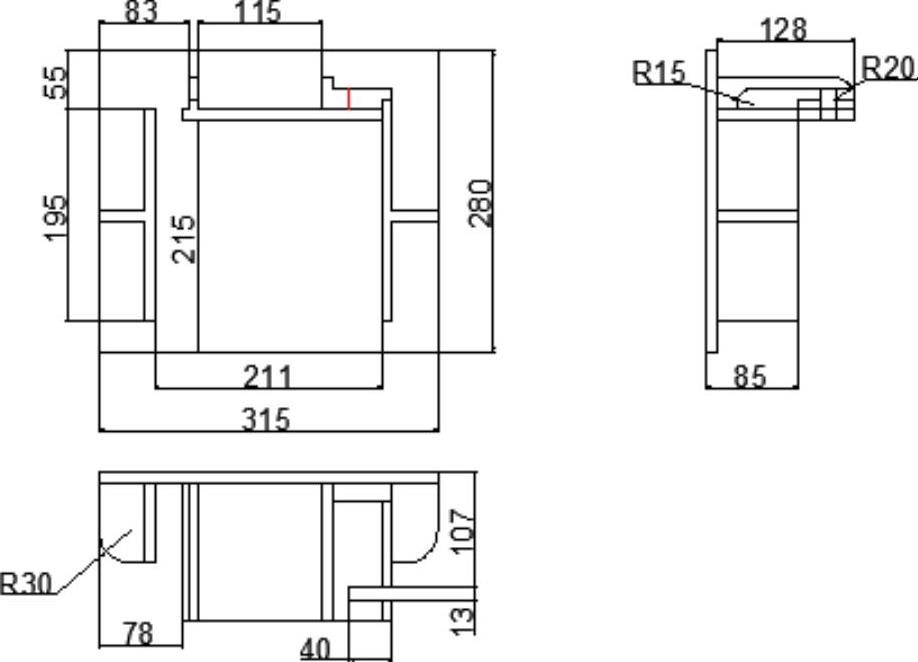

图9.5.27 半径标注

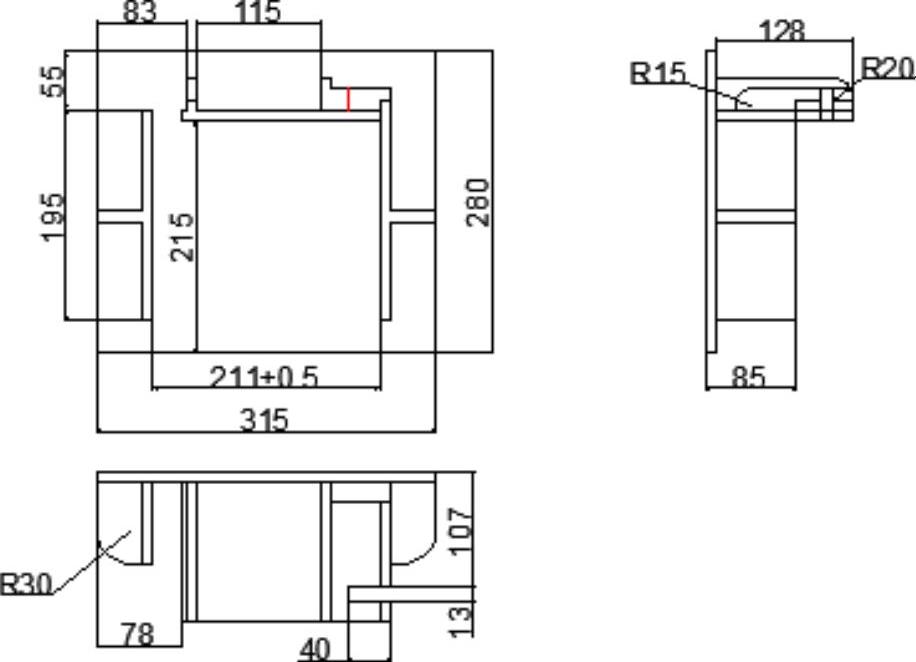

图9.5.28 添加尺寸公差
Step6.创建图9.5.29所示的多行文字。选择下拉菜单
命令，在绘图区中的某一点单击，以确定矩形框的第一角点，在另一点单击以确定矩形框的对角点，系统以该矩形框作为多行文字边界。此时系统弹出“文字格式”工具栏和文字输入窗口；在“字体”下拉列表中选择字体“楷体GB2312”；在“文字高度”下拉列表中输入数值20；在“文字输入”窗口中输入图9.5.29所示的文字后，单击“关闭文字编辑器”按钮，完成操作。
图9.5.29 创建文字
