下面介绍创建键槽断面图的方法及步骤，如图1.6.23所示。Step1.创建图形。

（1）绘制图1.6.24所示的中心线。将图层切换到“中心线层”，确认状态栏中的（正交模式）按钮处于激活状态，选择下拉菜单命令，绘制出的水平中心线与垂直中心线长度值均为50。

（2）绘制图1.6.25所示的圆。将图层切换到“轮廓线层”，选择下拉菜单命令，以水平中心线与垂直中心线的交点为圆心，绘制半径值为22.5的圆。

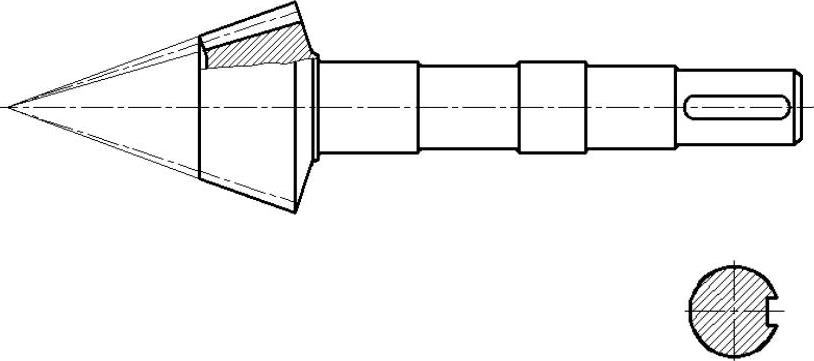

图1.6.23 创建键槽断面图

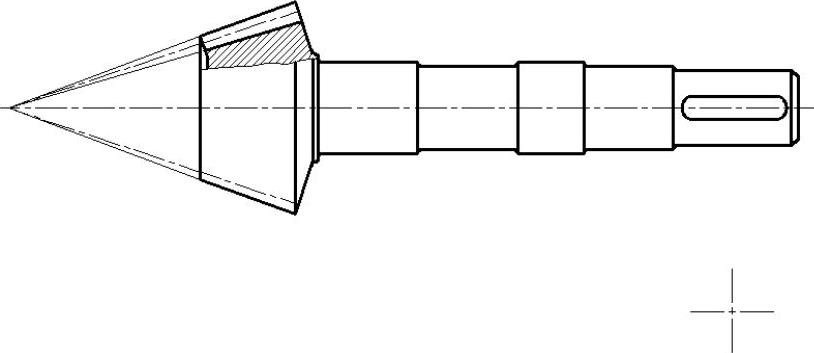

图1.6.24 绘制中心线

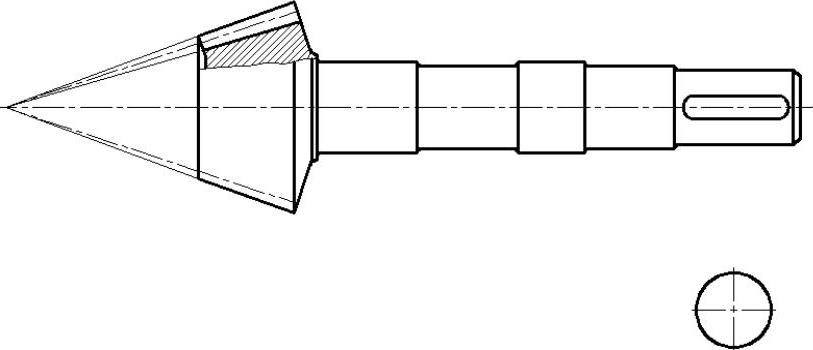

图1.6.25 绘制圆

（3）创建键槽轮廓。(www.daowen.com)

①偏移图1.6.26所示的中心线。选择下拉菜单命令，将水平中心线向上下偏移，偏移距离值为7，将垂直中心线向右偏移，偏移距离值为17。

②图形的特性匹配。选择下拉菜单命令，选取任意轮廓线为源对象，再选择通过偏移得到的三条中心线为目标对象，按Enter键结束该命令。

③修剪直线。选择下拉菜单命令对图形进行修剪，结果如图1.6.27所示。

图1.6.26 偏移中心线

图1.6.27 创建键槽轮廓

Step2.创建图案填充。将图层切换到“剖面线层”，选择下拉菜单命令，创建图1.6.23所示的图案填充，定义填充类型为“用户定义”，填充角度值为45，填充间距值为3。
