下面介绍锥齿轮轴主视图的创建方法及步骤，如图1.6.1所示。

Step1.绘制图1.6.2所示的水平中心线。将图层切换至“中心线层”，选择下拉菜单命令，绘制图1.6.2所示的水平中心线，其长度值为490。

Step2.创建图1.6.3所示的直线。

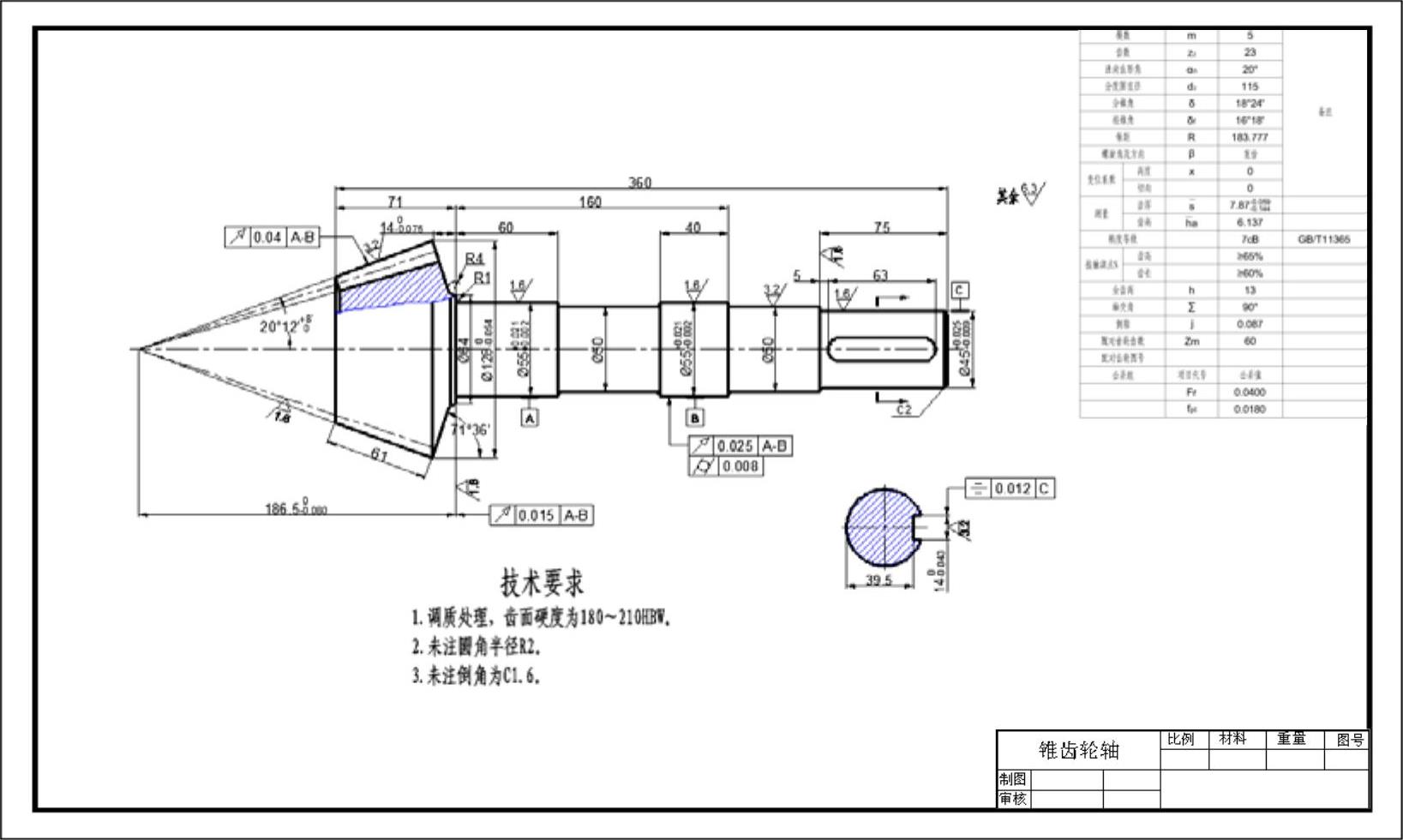

图1.6.1 锥齿轮轴

图1.6.2 绘制水平中心线

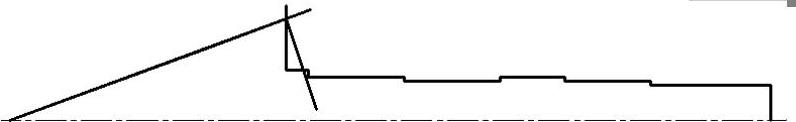

图1.6.3 创建直线

（1）将图层切换到“轮廓线层”。

（2）绘制图1.6.4所示的直线。选择下拉菜单命令，用FROM命令，选取水平中心线的左端点为基点，输入坐标（@5，0）并按Enter键，输入坐标@（200<20.3）后按两次Enter键。

（3）确认状态栏中的（显示/隐藏线宽）和（正交模式）按钮处于激活状态。

（4）绘制图1.6.5所示的直线。选择下拉菜单命令，在命令行中输入命令FROM并按Enter键，选取倾斜直线与中心线的交点为直线的基点；输入坐标（@475.5，0）后按Enter键；向上移动光标，输入数值22.5后按Enter键；向左移动光标，输入距离值75后按Enter键；参照以上操作，完成其他直线的绘制。

（5）绘制图1.6.3所示的另一条倾斜直线。

①在状态栏中确认（正交模式）按钮处于关闭状态。

②绘制直线。选择下拉菜单命令，选取斜直线与垂直直线的交点为起点，在命令行中输入（@60<﹣71.6）后按两次Enter键。

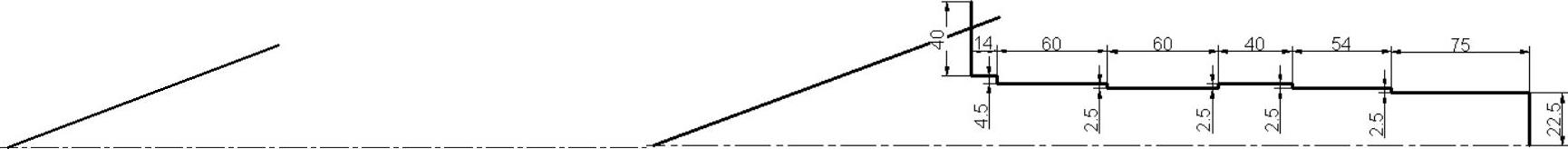

图1.6.4 绘制直线（一） 图1.6.5 绘制直线（二）

Step3.创建图1.6.6所示的直线。

（1）偏移直线（图1.6.7）。选择下拉菜单命令，输入偏移距离值57并按Enter键，选取图1.6.7所示的直线1为偏移对象，在直线1的左侧单击，以确定偏移方向，按Enter键结束命令。

（2）延伸直线（图1.6.8）。选择下拉菜单命令，选取中心线为延伸边界，单击步骤（1）通过偏移得到的垂直直线的下端部分。

（3）偏移直线（图1.6.8）。选择下拉菜单命令，输入字母T后按Enter键，选取直线2为偏移对象，选取步骤（1）通过偏移得到的垂直直线与斜直线的交点为通过点并按Enter键。

图1.6.6 创建直线

（4）选择下拉菜单命令，将直线3向右偏移（图1.6.8），偏移距离值为4，结果如图1.6.6所示。

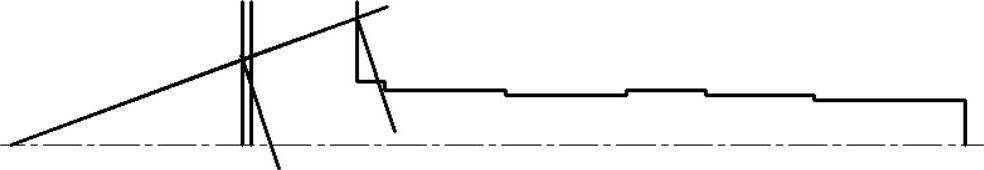

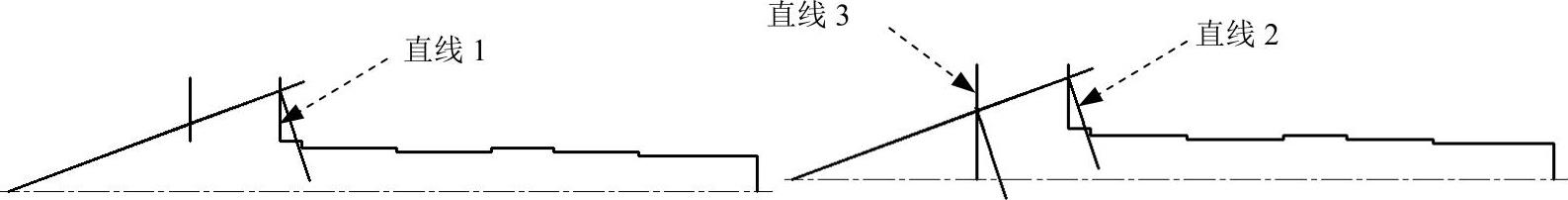

图1.6.7 偏移直线 图1.6.8 延伸与偏移直线

Step4.创建图1.6.9所示的图形。

（1）选择下拉菜单命令，对图形进行修剪，结果如图1.6.10所示。

（2）选择下拉菜单命令，选取水平中心线为延伸的边界，单击图1.6.10所示直线4的下端部分，按Enter键结束操作。

（3）创建图1.6.9所示的直线。

①旋转直线。选择下拉菜单命令，选取直线5为旋转对象，按Enter键，以直线5与中心线的交点为基点，输入字母C后按Enter键，旋转角度值为-2，得到图1.6.9中的直线6。

②按Enter键以重复执行“旋转”命令，将直线5顺时针旋转4°，得到图1.6.9中的直线7。

（4）选择下拉菜单命令，对图形进行修剪，结果如图1.6.10所示。

图1.6.9 创建图形（一）

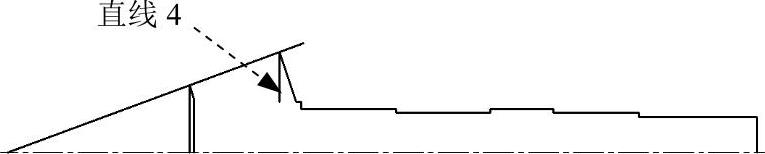

图1.6.10 修剪图形(www.daowen.com)

Step5.转换线型（图1.6.11）。

（1）打断斜直线。选择下拉菜单命令，选取图1.6.10所示的直线5为打断对象，捕捉并单击垂直直线与直线5的交点为打断点，完成斜直线的打断。用同样的方法完成直线7的打断。

（2）转换线型。分别选取直线5、直线7打断点左侧的直线，使其显示夹点，然后在“图层”工具栏中选择“细实线层”，按Esc键结束命令。

（3）用同样的方法将直线6转换成中心线，如图1.6.11所示。

Step6.创建图1.6.12所示的图形。

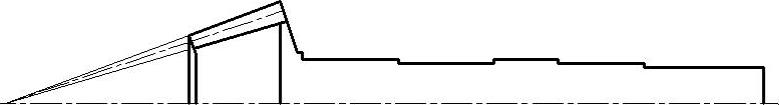

图1.6.11 转换线型

图1.6.12 创建图形（二）

（1）选择下拉菜单命令延伸直线，结果如图1.6.13所示。

（2）选择下拉菜单命令，创建图1.6.14所示的倒角，其中倒角的距离值均为2。

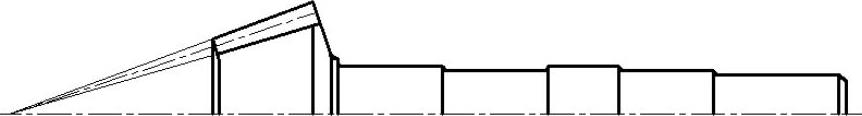

图1.6.13 延伸直线

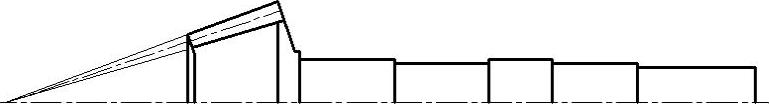

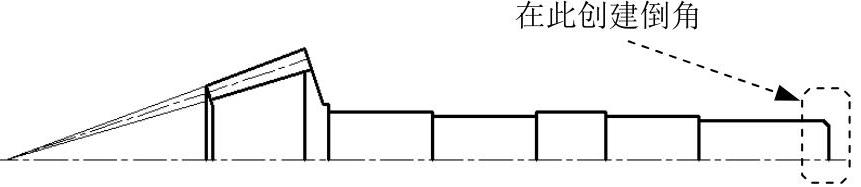

图1.6.14 创建倒角

（3）绘制图1.6.15所示的直线。选择下拉菜单命令，以点A为直线的起点，绘制直线8；以点B为起点，绘制直线9。

图1.6.15 绘制直线

（4）创建图1.6.16所示的圆角。选择下拉菜单命令，在命令行中输入字母T并按Enter键，输入字母N并按Enter键，输入字母R并按Enter键，输入圆角半径值后按Enter键，选取要进行倒圆角的直线。

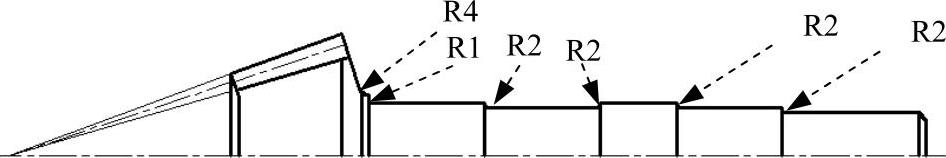

图1.6.16 创建圆角

（5）选择下拉菜单命令对图形进行修剪，结果如图1.6.17所示。

（6）选择下拉菜单命令，将直线10进行延伸，结果如图1.6.17所示。

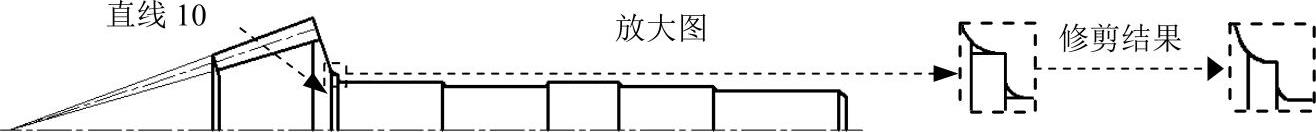

图1.6.17 修剪图形与延伸直线

Step7.创建图1.6.18所示的键槽轮廓线。

（1）绘制圆。选择下拉菜单命令，选取水平中心线与右端面线的交点为圆心，在命令行中输入半径值7后按Enter键。

（2）移动圆。选择下拉菜单命令，选取步骤（1）所绘制的圆为移动对象，选取圆心为基点，将光标向左移动，在命令行中输入移动距离值14后按Enter键。

（3）复制圆。选择下拉菜单命令，选取步骤（2）所绘圆并按Enter键，选取圆心为基点将光标水平向左移动，在命令行中输入数值49后按两次Enter键。

（4）选择下拉菜单命令，捕捉并选取两圆的上象限点为直线的两端点，按Enter键结束操作。

（5）选择下拉菜单命令，完成图形的修剪，结果如图1.6.19所示。

Step8.镜像图形。选择下拉菜单命令，以图1.6.19所示的图形为镜像对象，以水平中心线为镜像线，并保留源对象，结果如图1.6.18所示。

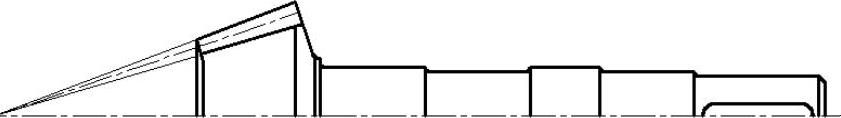

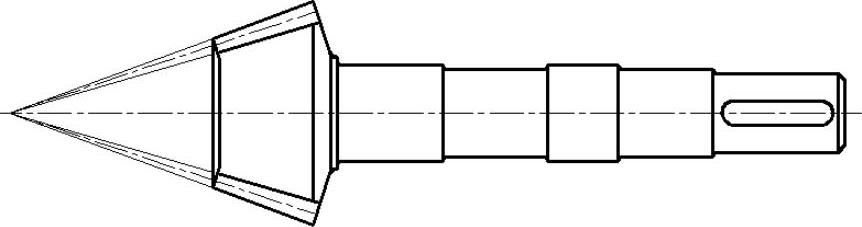

图1.6.18 创建键槽轮廓

图1.6.19 修剪图形（一）
