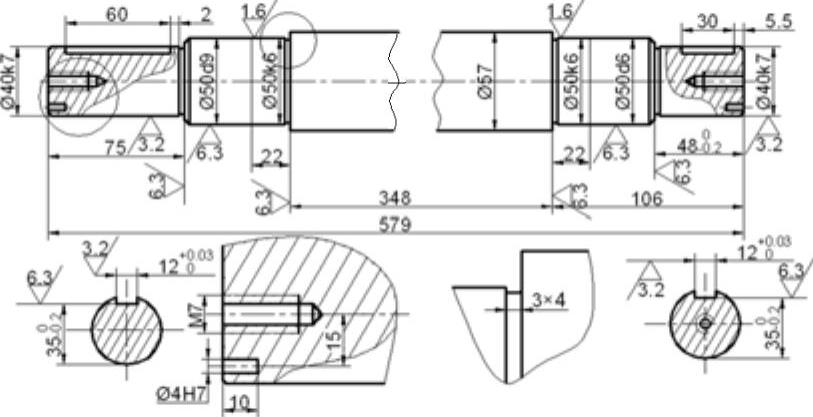

图1.2.1中尺寸标注的创建,主要包括创建线性标注、修改标注的尺寸、创建块、插入块、创建形位公差(GB/T1182—2008中为“几何公差”)标注,以及创建注解文字等步骤。下面介绍其具体创建过程。

Step1.将图层切换至“尺寸线层”。

Step2.创建图1.2.34所示的线性标注。选择下拉菜单978-7-111-49283-2-Chapter01-349.jpg978-7-111-49283-2-Chapter01-350.jpg978-7-111-49283-2-Chapter01-351.jpg命令,选取标注对象的两个端点,在绘图区空白区域的合适位置单击,以确定尺寸的放置位置。

Step3.修改标注的尺寸。

(1)修改为无公差的尺寸值。

①选取要修改尺寸值的一个尺寸标注(如尺寸值为57的线性标注),选择下拉菜单978-7-111-49283-2-Chapter01-352.jpg978-7-111-49283-2-Chapter01-353.jpg978-7-111-49283-2-Chapter01-354.jpg命令,系统弹出“特性”窗口,在978-7-111-49283-2-Chapter01-355.jpg区域978-7-111-49283-2-Chapter01-356.jpg文本框中输入文本%%C57,按Enter键确认,尺寸值57就变成了ø57(表示直径值为57)。

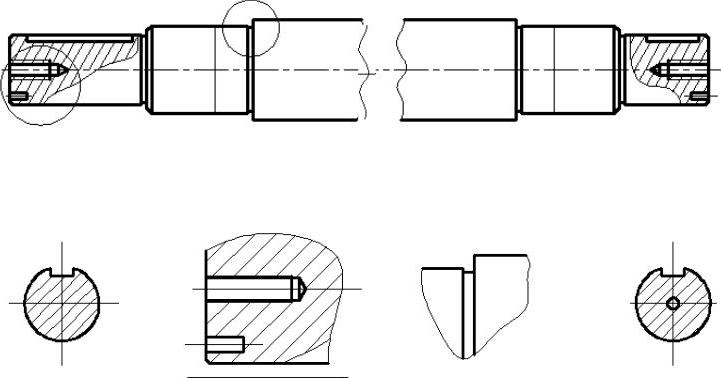

图1.2.33 创建图案填充

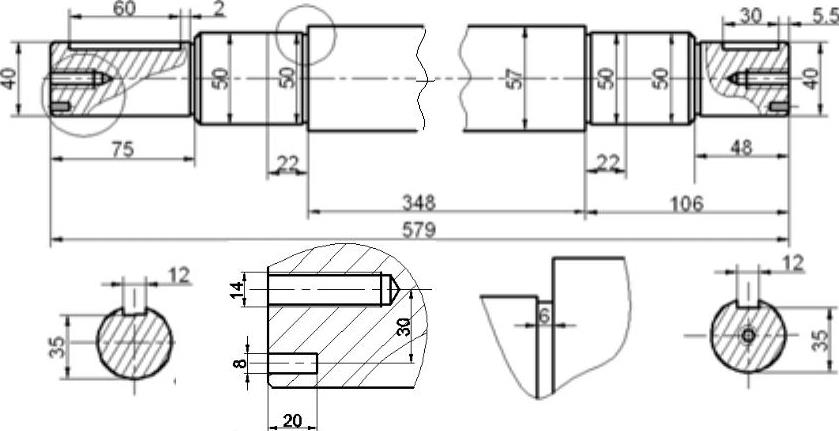

图1.2.34 创建线性标注

②用同样的方法完成其他无公差的尺寸值的修改。

(2)修改为有公差的尺寸值。选取要修改尺寸值的尺寸标注(如尺寸值为35的线性标注),选择下拉菜单978-7-111-49283-2-Chapter01-359.jpg978-7-111-49283-2-Chapter01-360.jpg978-7-111-49283-2-Chapter01-361.jpg命令,系统弹出“特性”对话框。在978-7-111-49283-2-Chapter01-362.jpg区域978-7-111-49283-2-Chapter01-363.jpg下拉列表中选择978-7-111-49283-2-Chapter01-364.jpg选项,在978-7-111-49283-2-Chapter01-365.jpg文本框中输入数值0.2,在978-7-111-49283-2-Chapter01-366.jpg下拉列表中选择978-7-111-49283-2-Chapter01-367.jpg选项,在978-7-111-49283-2-Chapter01-368.jpg文本框中输入0.7,关闭“特性”窗口。

(3)用同样的方法完成图1.2.35所示的有公差的标注。

Step4.绘制表面粗糙度符号。选择下拉菜单978-7-111-49283-2-Chapter01-369.jpg978-7-111-49283-2-Chapter01-370.jpg978-7-111-49283-2-Chapter01-371.jpg命令与978-7-111-49283-2-Chapter01-372.jpg978-7-111-49283-2-Chapter01-373.jpg978-7-111-49283-2-Chapter01-374.jpg978-7-111-49283-2-Chapter01-375.jpg978-7-111-49283-2-Chapter01-376.jpg命令,在绘图区的空白区域中绘制图1.2.36所示的表面粗糙度符号,其具体尺寸如图1.2.37所示。

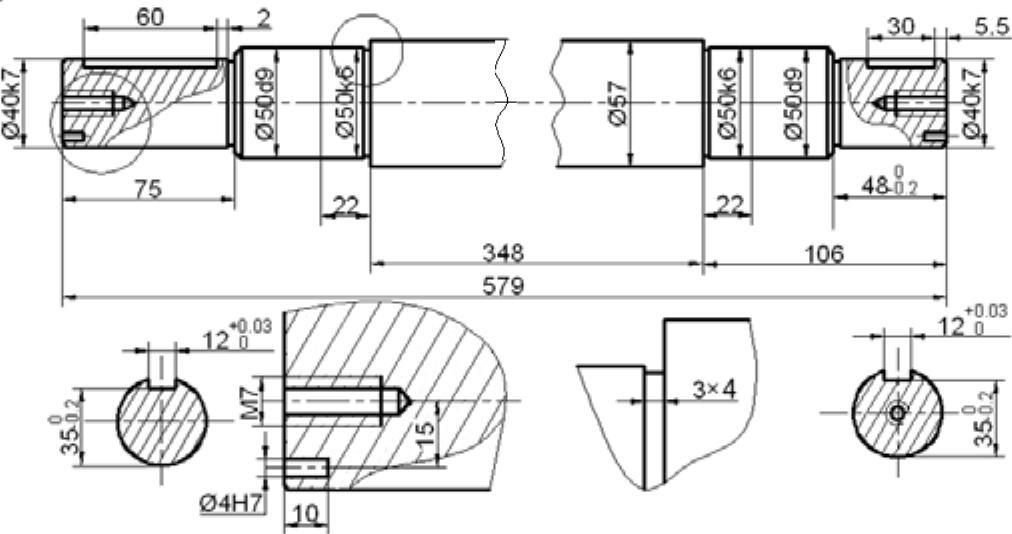

图1.2.35 创建有公差的线性标注


图1.2.36 绘制表面粗糙度符号

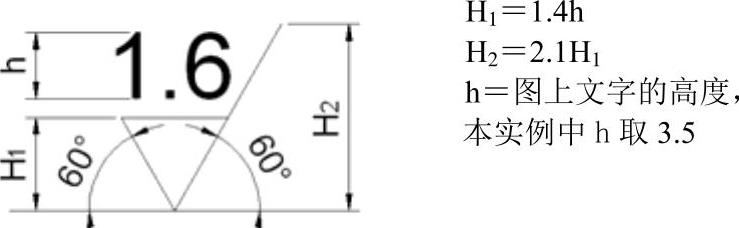

图1.2.37 表面粗糙度符号的尺寸

Step5.定义块的属性。选择下拉菜单978-7-111-49283-2-Chapter01-380.jpg978-7-111-49283-2-Chapter01-381.jpg978-7-111-49283-2-Chapter01-382.jpg978-7-111-49283-2-Chapter01-383.jpg978-7-111-49283-2-Chapter01-384.jpg命令,系统弹出“属性定义”对话框。在978-7-111-49283-2-Chapter01-385.jpg选项组的978-7-111-49283-2-Chapter01-386.jpg文本框中输入属性的标记为CCD;在978-7-111-49283-2-Chapter01-387.jpg文本框中输入插入块时系统所显示的提示信息“表面粗糙度值”,在978-7-111-49283-2-Chapter01-388.jpg文本框中输入属性的数值为3.2,在978-7-111-49283-2-Chapter01-389.jpg选项组978-7-111-49283-2-Chapter01-390.jpg下拉列表中选择978-7-111-49283-2-Chapter01-391.jpg选项,在978-7-111-49283-2-Chapter01-392.jpg下拉列表中选择978-7-111-49283-2-Chapter01-393.jpg选项,设置文字高度值为3.5。单击该对话框中的978-7-111-49283-2-Chapter01-394.jpg按钮,完成块属性的定义。

注意:插入块时标记文字CCD将显示为表面粗糙度数值,所以这里在定义块属性时,必须将标记文字CCD放置在表面粗糙度数值对应的位置上。

Step6.创建块。以图1.2.36中第一个表面粗糙度符号(表面粗糙度值为1.6)为例说明块的创建过程。

(1)选择命令。选择下拉菜单978-7-111-49283-2-Chapter01-395.jpg978-7-111-49283-2-Chapter01-396.jpg978-7-111-49283-2-Chapter01-397.jpg978-7-111-49283-2-Chapter01-398.jpg978-7-111-49283-2-Chapter01-399.jpg命令。

说明:也可以在命令行中输入命令BLOCK后按Enter键。

(2)命名块。在系统弹出的“块定义”对话框978-7-111-49283-2-Chapter01-400.jpg文本框中输入块的名称(如1.6)。

注意:输入块的名称后不要按Enter键。

(3)指定块的基点。在“块定义”对话框978-7-111-49283-2-Chapter01-401.jpg选项组中单击978-7-111-49283-2-Chapter01-402.jpg左侧的978-7-111-49283-2-Chapter01-403.jpg按钮,选取表面粗糙度符号下端的交点为插入基点。

(4)选择组成块的对象。在978-7-111-49283-2-Chapter01-404.jpg选项组中单击978-7-111-49283-2-Chapter01-405.jpg左侧的978-7-111-49283-2-Chapter01-406.jpg按钮,选取三条直线和文字CCD为块对象。

(5)在“块定义”对话框中选中978-7-111-49283-2-Chapter01-407.jpg单选项,单击该对话框中的978-7-111-49283-2-Chapter01-408.jpg按钮,完成块的创建。

Step7.插入块。

(1)选择下拉菜单978-7-111-49283-2-Chapter01-409.jpg978-7-111-49283-2-Chapter01-410.jpg978-7-111-49283-2-Chapter01-411.jpg命令,系统弹出“插入”对话框。

说明:也可以在命令行中输入命令INSERT后按Enter键。

(2)设置插入点。在978-7-111-49283-2-Chapter01-412.jpg选项组中,选中978-7-111-49283-2-Chapter01-413.jpg复选框以确定所插入的块在这三个方向上具有统一的缩放比例值(这里采用默认的比例值1),在978-7-111-49283-2-Chapter01-414.jpg选项组中取消选中978-7-111-49283-2-Chapter01-415.jpg复选框,在978-7-111-49283-2-Chapter01-416.jpg文本框中输入插入块后的旋转角度值。

(3)单击978-7-111-49283-2-Chapter01-417.jpg按钮,系统自动切换到绘图区,选取一点以确定表面粗糙度符号的放置位置,在系统提示下输入表面粗糙度值并按Enter键,结果如图1.2.38所示。

说明:上面介绍了创建块与插入块的操作步骤,这样做是为了创建表面粗糙度标注。为了方便起见,本书提供的样板文件已经创建好了表面粗糙度符号块,读者也可直接通过插入块来进行表面粗糙度的标注。在插入了旋转角度非0的表面粗糙度符号后为了保证数值旋转方向符合标准,可双击插入的表面粗糙度符号,在系统弹出的“增强属性编辑器”对话框中重新设置表面粗糙度符号的属性。

Step8.创建图1.2.39所示的形位公差标注。


图1.2.38 表面粗糙度标注

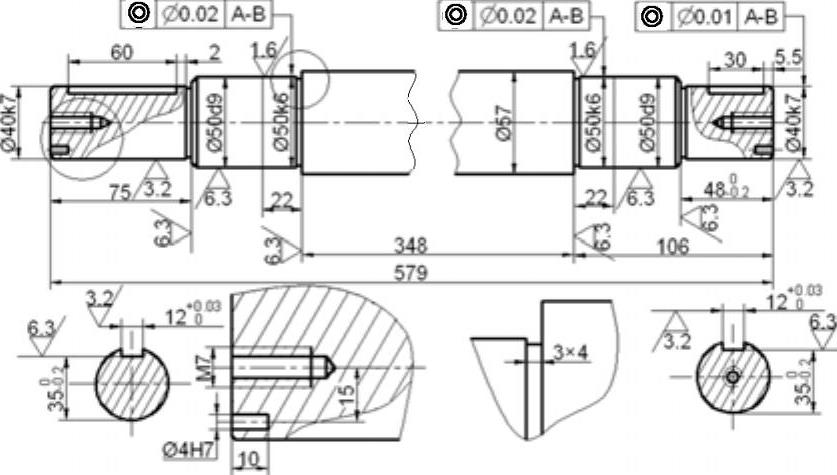

图1.2.39 创建形位公差标注

(1)创建图1.2.40所示的形位公差标注的引线。(www.daowen.com)

①在命令行中输入命令QLEADER后按Enter键,输入字母S后按Enter键,系统弹出“引线设置”对话框。

②选中978-7-111-49283-2-Chapter01-420.jpg单选项,按Enter键,参考图1.2.40所示引线位置选取三点,以确定引线的形状与放置位置,系统弹出“形位公差”对话框。

(2)设置公差。


②单击978-7-111-49283-2-Chapter01-422.jpg选项组中的黑方块,出现直径符号978-7-111-49283-2-Chapter01-423.jpg,在其后的文本框中输入公差值0.02。

③设置基准。如图1.2.42所示,在978-7-111-49283-2-Chapter01-424.jpg下面的文本框中输入文本A-B。④单击对话框中的978-7-111-49283-2-Chapter01-425.jpg按钮,结果如图1.2.40所示。

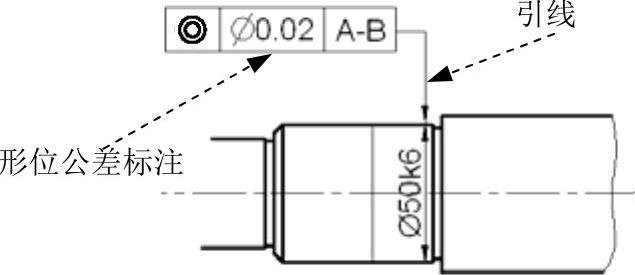

图1.2.40 创建引线和形位公差标注

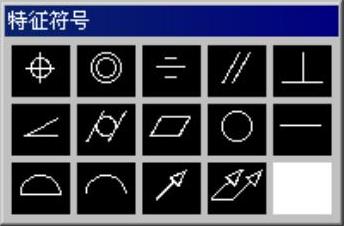

图1.2.41“特征符号”对话框

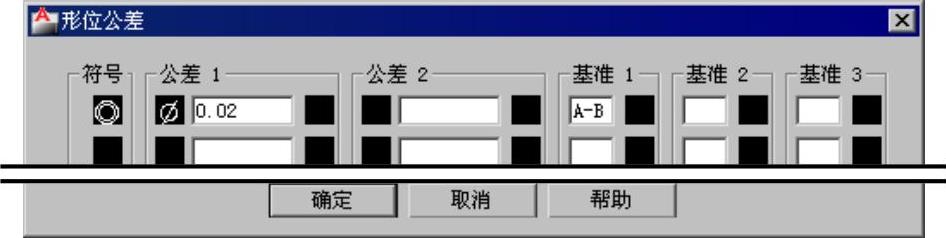

图1.2.42 设置基准

Step9.参照以上步骤,创建图1.2.39中的其他形位公差标注。

Step10.创建图1.2.43所示的基准标注。

(1)绘制图1.2.44所示的基准符号。


②选择下拉菜单978-7-111-49283-2-Chapter01-430.jpg978-7-111-49283-2-Chapter01-431.jpg978-7-111-49283-2-Chapter01-432.jpg命令,在绘图区的空白区域绘制长度值为7的水平直线。

③将图层切换至“0”层。

④绘制竖直直线。选择下拉菜单978-7-111-49283-2-Chapter01-433.jpg978-7-111-49283-2-Chapter01-434.jpg978-7-111-49283-2-Chapter01-435.jpg命令,捕捉步骤②绘制的直线中点并单击,输入(@0,-5)后按两次Enter键。

⑤绘制矩形。选择下拉菜单978-7-111-49283-2-Chapter01-436.jpg978-7-111-49283-2-Chapter01-437.jpg978-7-111-49283-2-Chapter01-438.jpg命令,在命令行中输入命令FROM并按Enter键,捕捉步骤④所绘制直线的下端点为基点,继续在命令行中依次输入直线中其他的相对坐标并按Enter键,这些相对坐标分别为(@3.5,0)、(@0,-7)、(@-7,0)、(@0,7)、(@7,0),最后按Enter键结束此操作。

(2)创建文字。选择下拉菜单978-7-111-49283-2-Chapter01-439.jpg978-7-111-49283-2-Chapter01-440.jpg978-7-111-49283-2-Chapter01-441.jpg978-7-111-49283-2-Chapter01-442.jpg978-7-111-49283-2-Chapter01-443.jpg命令,将文字对正方式设置为“中间”,在绘图区空白区域选取合适一点作为文字的起点,输入文字高度值3.5并按Enter键,输入文字旋转角度0并按Enter键,输入字母A后按Enter键两次结束此操作。完成后将文字样式设置为“Standard”。

(3)移动文字。选择下拉菜单978-7-111-49283-2-Chapter01-444.jpg978-7-111-49283-2-Chapter01-445.jpg978-7-111-49283-2-Chapter01-446.jpg命令,选取步骤(2)所创建的文字A并按Enter键,选取A上的一点作为基点,移动光标,在步骤(1)绘制的矩形正中心位置单击,结果如图1.2.44所示。

(4)用同样的方法创建基准符号B。

(5)移动基准符号。选择下拉菜单978-7-111-49283-2-Chapter01-447.jpg978-7-111-49283-2-Chapter01-448.jpg978-7-111-49283-2-Chapter01-449.jpg命令将基准符号A、B移动到图上合适的位置,结果如图1.2.43所示。

说明:上面介绍了创建基准的操作过程,为方便起见,可将基准符号创建为带属性的块,本书提供的样板文件已经创建好了带属性的块,读者可直接通过插入块来标注基准符号。

Step11.创建图1.2.43所示的倒角标注。

(1)绘制引线。

①在命令行中输入命令QLEADER后按Enter键,输入字母S后按Enter键,系统弹出“引线设置”对话框。

②在978-7-111-49283-2-Chapter01-450.jpg选项卡中选中978-7-111-49283-2-Chapter01-451.jpg单选项,在978-7-111-49283-2-Chapter01-452.jpg选项卡978-7-111-49283-2-Chapter01-453.jpg下的文本框中输入数值3,单击978-7-111-49283-2-Chapter01-454.jpg按钮,在图中选取3点以放置引线。

(2)选择下拉菜单978-7-111-49283-2-Chapter01-455.jpg978-7-111-49283-2-Chapter01-456.jpg978-7-111-49283-2-Chapter01-457.jpg978-7-111-49283-2-Chapter01-458.jpg978-7-111-49283-2-Chapter01-459.jpg命令绘制出倒角数值。

(3)选择下拉菜单978-7-111-49283-2-Chapter01-460.jpg978-7-111-49283-2-Chapter01-461.jpg978-7-111-49283-2-Chapter01-462.jpg命令,将步骤(2)绘制的倒角数值移动到步骤(1)创建的引线上。

Step12.创建图1.2.43所示的比例说明文字。

(1)参照Step10(1)中绘制引线的方法在图中绘制局部放大图的引线。

(2)选择下拉菜单978-7-111-49283-2-Chapter01-463.jpg978-7-111-49283-2-Chapter01-464.jpg978-7-111-49283-2-Chapter01-465.jpg978-7-111-49283-2-Chapter01-466.jpg978-7-111-49283-2-Chapter01-467.jpg命令,在放大图右下侧的空白区域选取两点以指定输入文字的范围,输入文本Ⅰ/2:1后将其全部选中,单击鼠标右键,在系统弹出的快捷菜单中选择978-7-111-49283-2-Chapter01-468.jpg选项,并将字高设置为7,单击978-7-111-49283-2-Chapter01-469.jpg面板上的“关闭”按钮978-7-111-49283-2-Chapter01-470.jpg

(3)用同样的方法完成其他比例说明文字的创建,结果如图1.2.43所示。

Step13.创建图1.2.43所示的半径标注。选择下拉菜单978-7-111-49283-2-Chapter01-471.jpg978-7-111-49283-2-Chapter01-472.jpg978-7-111-49283-2-Chapter01-473.jpg命令,选取要标注的圆弧,在图中合适的位置单击。

注意:放大图中所标注的尺寸,应该以零件的实际尺寸为准。

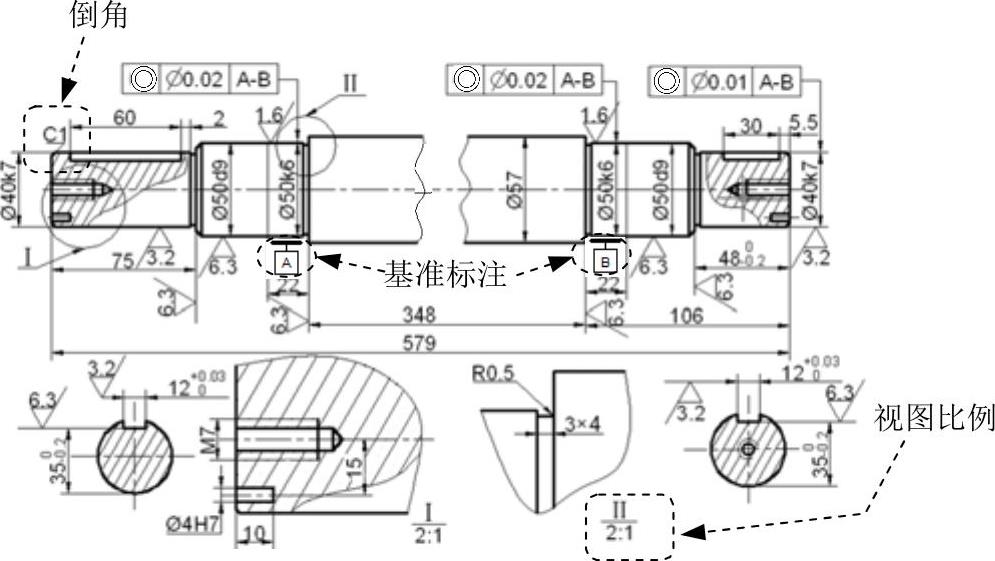

图1.2.43 创建基准、倒角、比例说明文字及半径的标注


图1.2.44 绘制基准符号
