【摘要】：将机件的部分结构用大于原图形所采用的比例画出的图形，称为局部放大图，如图1.2.1所示。Step1.将图层切换到“双点画线层”。Step2.在主视图中圈出要放大的部位。Step5.选择下拉菜单命令，对图形进行修剪，结果如图1.2.26所示。图1.2.25 绘制样条曲线图1.2.26 修剪并放大图形Step7.参照Step1～Step6，创建图1.2.27所示的另一个放大图。说明：图1.2.28中点E为放大后的点，其倒角也要放大，所以在图1.2.28中E处的倒角距离值应该为2。Step10.采用折断画法完成图形的创建。
Step1.复制图形。选择下拉菜单
命令，对俯视图进行复制操作。
Step2.绘制样条曲线。
（1）将图层切换至“剖面线层”，确认状态栏中的
（正交模式）和
（对象捕捉）按钮处于关闭状态。
（2）选择下拉菜单
命令，依次选取样条曲线要通过的点，按Enter键结束操作。
Step3.修剪图形。修剪Step1复制的图形并对复制后的线条进行修剪，完成后的图形如图2.7.16所示。Step4.缩放图形。
（1）选择命令。确认状态栏中的
（对象捕捉）按钮处于激活状态。选择下拉菜单
命令。
（2）在命令行
的提示下，选取图2.7.17所示的图形为缩放对象，按Enter键。(www.daowen.com)
（3）在命令行
的提示下，选取点A为缩放基点。
（4）在命令行
的提示下，指定比例因子为2，完成后的图形如图2.7.17所示。

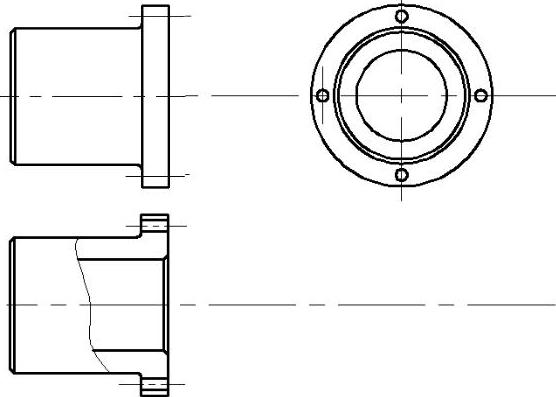

图2.7.16 复制并修剪图形

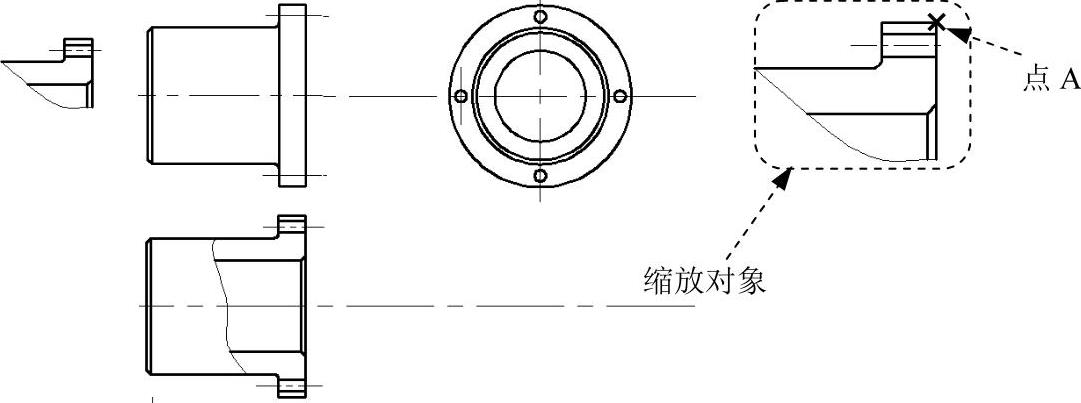

图2.7.17 缩放图形
