典型器件关断特性分析

仍然以功率MOSFET和IGBT为例来具体分析器件的关断特性。

1.功率MOSFET的关断过程

功率MOSFET的关断过程也可以用四个分阶段来分析。其分析电路仍如图5-27所示,电压电流波形如图5-36所示。假定处于导通状态已经有足够的时间,初始条件为uGS>UTID=I0uDS=UF

阶段1:此时栅极驱动信号突然降为零,uGS开始下降。此时

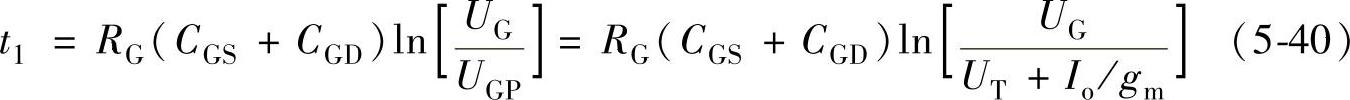

直到uGS=uGP,电流iDuDS没有任何变化,既保持负载电流,uGS下降到uGP所需的时间称之为关断延迟时间:

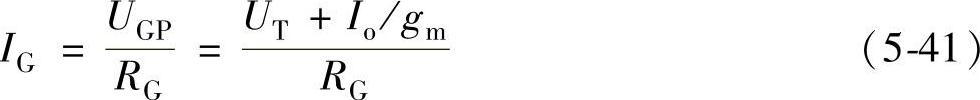

阶段2:从t1时刻开始,电流iD仍然保持不变,栅极电压也保持uGS=uGPuDS开始上升,在栅极电阻上的电流

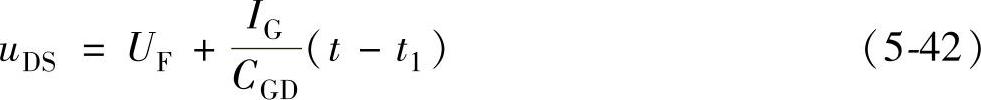

此电流是放电电流,为电容CGD通过栅极电阻线性放电,由i=Cdu/dt可得du=idt/C,因此有


在时刻t2uDS达到了电源电压,时间t2可以下式计算

t2-t1=UDD-UFCGD/IG (5-43)(www.daowen.com)

阶段3:考虑与D极串联的杂散电感,则uDS将超过电源电压UDD,此时栅极电压按指数下降,电流iD也开始下降,在t3时刻,电流降低到零,即uGS=UT,可得

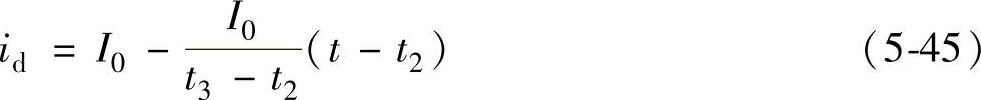

阶段4:在t3之后,栅极电压继续按指数下降到零。若电流iD按一阶近似,可以写出:

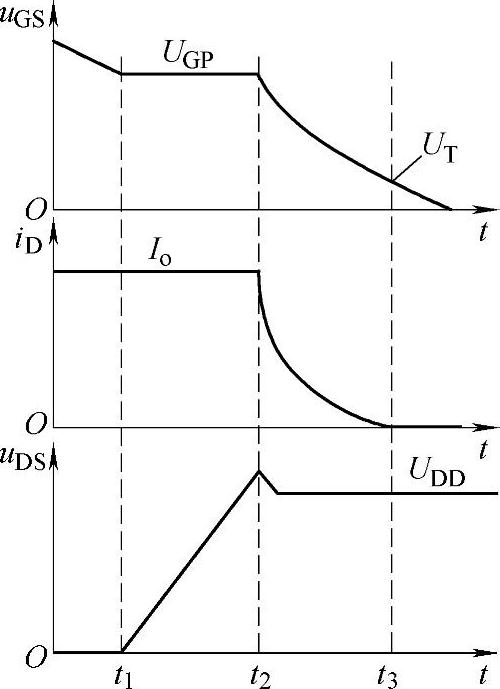

图5-36 MOSFET关断过程


图5-37 IGBT关断过程

2.IGBT关断的关断过程

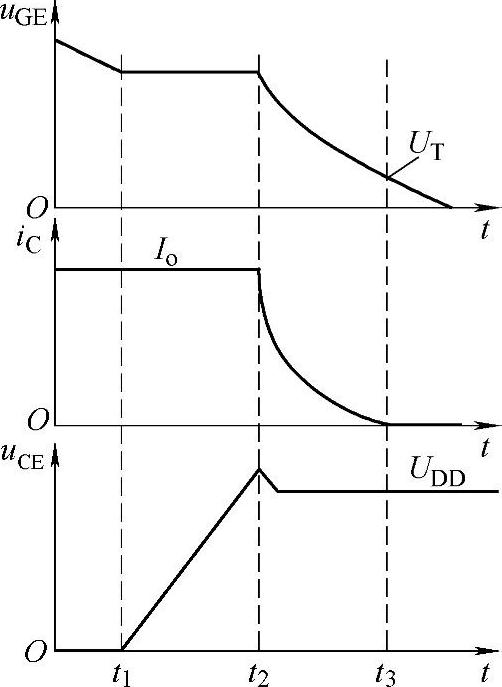

图5-37所示为IGBT关断时栅极电压、集电极电流iCuCE的波形。关断开始时,栅射极电压减少,栅射极电容CGE放电。从零时刻到t1uCEiC仍然没有变化。在t1时刻,栅极电流恰好使IGBT进入临界饱和,输出电流IO全部由IGBT供给。从t1开始,uCE开始慢慢上升,duCE/dt引起的感应电流通过栅集极电容CGC向栅射极电容CGE充电,由于这种反馈作用,uGEt1t2期间几乎是一个常数。栅集驱动电阻越大,关断延迟时间越长。从t2开始,当uCE增加到10V左右时,密勒电容CGC的容量大大减小,明显地减少了从集电极到栅极的反馈电流,uGE向零下降,uCE迅速向直流母线电压上升,但iC仍然等于输出电流IO,这是由于续流二极管仍然是反向偏置。在t3时刻,IGBT的集电极电压达到直流母线电压,输出电流转由续流二极管提供,电流下降快慢主要由IGBT内部参数决定。

与导通过程相反,关断过程主要由过剩载流子复合时间决定的dic/dt和关断时的电流拖尾引起关断损耗。dic/dt和关断时的电流拖尾时间对高速IGBT而言,比一般IGBT要快得多。温度升高,关断时间增长,栅集驱动参数仅仅对关断损耗有一点影响。栅极驱动电阻增大,关断延迟时间增长,关断损耗增大,但增大并不明显。

另外,对于四层三结器件,如对SCR,一般依靠电流自然过零或者加反压强迫关断。实际上,关断条件为I<IH(维持电流)时,器件就开始进入关断过程,即为保持α1+α2=1的最小阳极电流。需要注意的是进入关断过程有时并不能完成关断过程,易受到干扰影响发生误导通。而对GTO,负门极脉冲使门极电位低于阳极和阴极电位,使主电流一部分被分流到门极流出,阴极电流大大减小,使α1+α2<1,器件进入关断过程。对IGCT,则利用器件的外电路,强迫阳极电流完全从门极流出退出四层三结导通状态进入关断过程。
