典型器件的开启流程优化方案

时间:2023-06-28 理论教育 版权反馈
【摘要】:开通过程可以用四段过程来说明,如图5-28所示,图中给出了功率MOSFET器件开通过程的电压、电流波形。若iD按线性增大,则表达式可写为2.IGBT器件的开通过程IGBT是混合型器件,其在导通期间,集电极电流受UGE电压控制,与功率MOSFET导通过程类似。

典型器件的开启流程优化方案

1.功率MOSFET器件的开通过程

功率MOSFET器件是一个典型的单极型器件,其开通过程反映了单极型器件的开通特性。实验电路如图5-27所示。开通过程可以用四段过程来说明,如图5-28所示,图中给出了功率MOSFET器件开通过程的电压、电流波形。假定MOSFET管子的初始条件为:uGS=0,ID=0,uDS=UDD

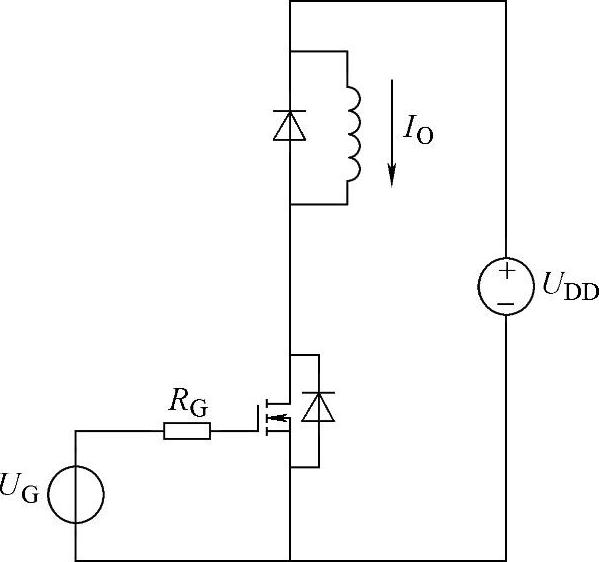

图5-27 MOSFET半桥电路

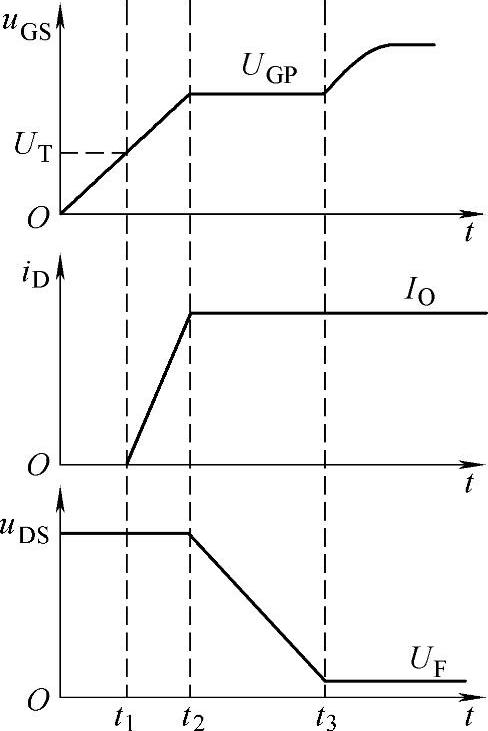

图5-28 MOSFET开通波形示意图

阶段1:阶跃信号电压UG加在栅极驱动电阻RG上,由于驱动电压远大于MOSFET的栅极开启电压,即UG>UT,功率MOSFET器件的内部电容CGSCGD经过RG充电,在时间t1时刻,栅极电压等于栅极开启电压,即uGS=UT,这一区间的电压uGSt)表达式为


只要电压uGS<UT,MOSFET就可认为不流过电流,把uGS=UT代入上式,得


式中 t1——延迟时间。

阶段2:从t1开始,漏极D电流开始增加,续流二极管电流开始转移到漏极,直到漏极电流等于负载电流IO,此时换流二极管仍导通,MOSFET承受全部的电源电压UDD,由于负载电感被二极管短路,所以没有密勒增益和密勒电容。栅极电压按上面公式上升,漏极D电流假定按线性增加(增益为gm),因此


t2时刻,负载电流完全转移到漏极,换流二极管反向偏置,MOSFET有了密勒增益。

阶段3:从t2开始,漏极电压开始下降,漏极电流为常数IOuGS也为常数UGP,则


栅极电流(www.daowen.com)


t3时刻,uDS下降到MOSFET的导通压降UF,MOSFET进入导通状态,uDS下降时间计算得


阶段4:在t3之后,MOSFET进入线性区,传输增益gm不是常数,栅极电压继续升高,把电容CGSCGD充电至UG。若iD按线性增大,则表达式可写为


2.IGBT器件的开通过程

IGBT是混合型器件,其在导通期间,集电极电流受UGE电压控制,与功率MOSFET导通过程类似。IGBT在应用中一般反并联一个同样电流等级的二极管,在如图5-29所示的桥式电压型变换器应用中,感性负载导通时刻前,负载电流IO流过桥臂上另一个与IGBT反并联的续流二极管。图5-30是不考虑反并联二极管反向恢复时间和杂散电感时的理想导通波形,栅极驱动电压UGt0时刻通过栅极电阻RG加到IGBT栅极,UGE开始上升,向IGBT的栅射极电容充电,当UGE上升到IGBT的开启电压时,IGBT集电极电流IC开始随着UGE的上升而上升,同时续流二极管的电流开始下降,续流二极管电流和IGBT电流之和等于输出电流IO

t1t2期间,续流二极管的电流下降但仍处于正向偏置导通,这意味着直流母线电压仍然加在IGBT的C和E两端,IGBT分担输出电流IO的一部分,这一期间IGBT的功率损耗较大。从t2时刻起,负载电流IO全部由IGBT负担,即IO=IC。此时,二极管电流下降到零。假设二极管没有反向恢复时间,从此刻起,二极管开始承受反向电压,从t2t3这一期间,二极管承受的反向电压逐步上升,与此同时,IGBT的UCE逐步下降,在t3时刻,IGBT达到其饱和压降UCE(sat),交换过程全部结束。

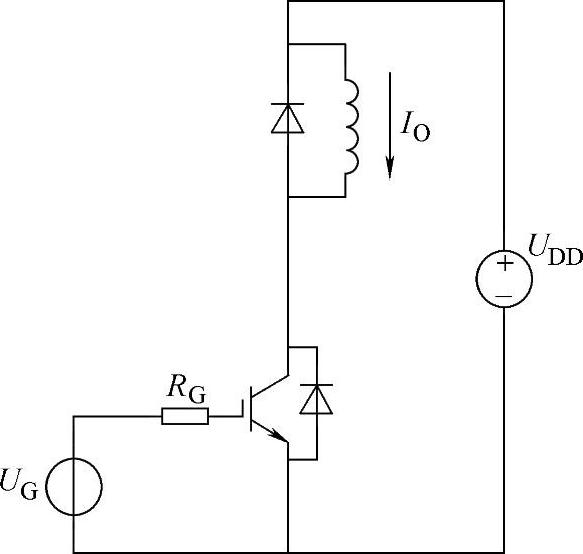

图5-29 IGBT的半桥电路

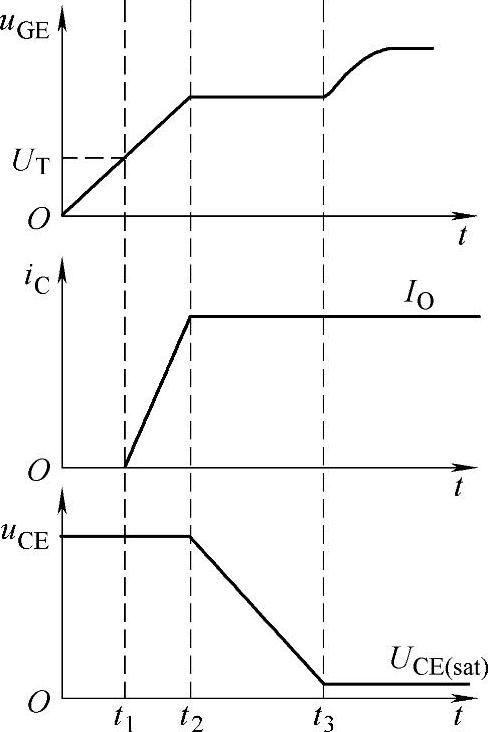

图5-30 IGBT导通时的理想电压电流波形

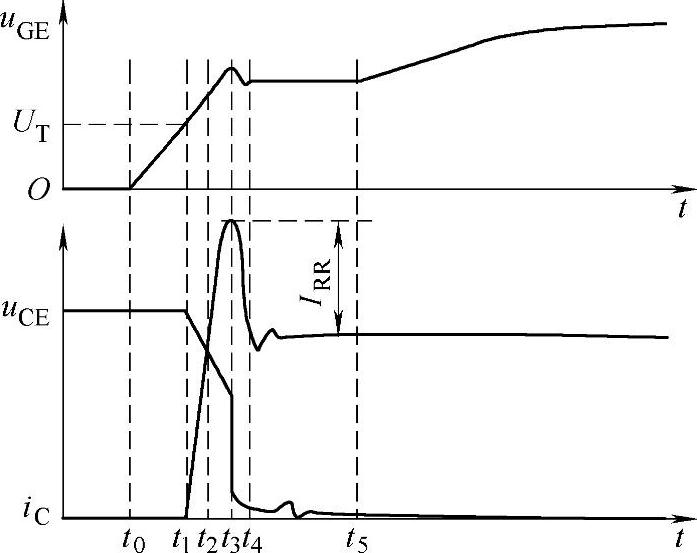

图5-31 IGBT开通时的电流电压波形

图5-31是IGBT的一个实际波形,考虑了二极管反向恢复和杂散电感,当IGBT电流ICt1时刻开始上升时,杂散电感影响着电流变化率,uCE下降引起电容CGC(密勒电容)放电,该电流从栅极流向集电极,减少了向栅射极电容充电,从而使uGE上升率减少,导致集电极电流上升率减少。在t2时刻,如前所述,二极管正向电流为零,它需要时间恢复其阻断特性然后才能承受反向电压,认为负载电流在此过程中不发生改变,则二极管反向恢复电流需要IGBT承担,此时IGBT电流超过输出电流。在t3时刻,流过IGBT的电流等于输出电流IO和二极管反向恢复峰值电流IRR之和,二极管开始恢复其反向阻断能力,反向恢复电流逐步减少,二极管反向电压的上升引起uCE迅速下降。在这一期间,IGBT和二极管都有能量损耗。负的duCE/dt引起密勒电容从栅极到集电极的电流,从而使uGE有短暂的下降。在t4时刻,由于杂散电感和杂散电容而引起的振铃现象。在t4t5期间,IGBT的集电极电压达到稳定状态,uGE大小恰好与集电极电流情况相适应,此过程中uGE保持恒定,因此流过栅极驱动电阻的电流恒定,这一电流流过密勒电容。当uCE接近IGBT的饱和压降时,duCE/dt缓慢减少,这是由于当uCE接近IGBT的饱和压降时,密勒电容增大2~3个数量级,一旦uCE达到稳态值,duCE/dt减小到零,栅极驱动电流恢复对栅射极电容充电,uGE上升到栅极驱动电压,在t5时刻IGBT充分导通。减少栅极驱动电压不仅减少集电极电流初始上升率,而且导致集电极电压下降减慢,这两种情况都引起较高的导通损耗。
