电力半导体器件的特性极限由它的参数所描述,能够使器件长期稳定工作运行的最大允许的参数值即为器件的额定值。不同种类的器件所定义的额定值是不同的。如表5-2所示为对电力半导体器件额定电流的定义。

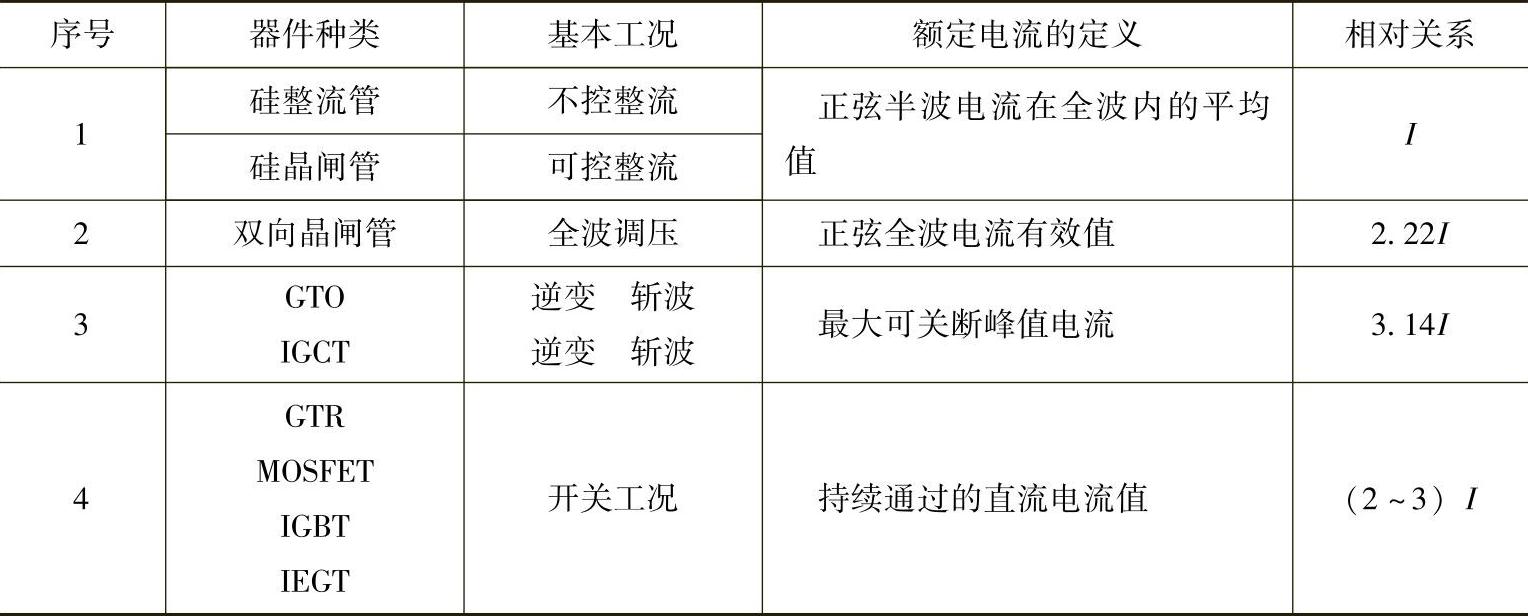

表5-2 电力半导体器件额定电流的定义
特别值得注意的是:电力半导体器件是对温度极其灵敏的热敏器件。其所有给定的参数都以规定结温(或相应其他点温度)来确定。工作结温偏离额定结温,所有参数值均发生变化。如电力半导体器件额定电流的大小可以由两种基本的体系来加以确定。
1.环境额定
即对器件运行的环境条件加以限定:在规定冷却条件下(散热器尺寸、冷却介质的流速与进口温度等),允许持续流过的电流值。散热器大小与器件额定电流之间存在“对应”关系。采用环境额定的器件一般需经过全动态测试。
2.管壳额定
即规定参考点温度条件下(加外壳温度)允许持续流过的电流值。(www.daowen.com)
当使用管壳额定条件下的额定电流值时,用户必须自行设计冷却装置,使实际运行时管壳温度不超过其规定的数值。若系统运行时,实际管壳温度超过其规定的数值,那么器件此时允许流过的电流必须按给定的“降额曲线”重新确定。采用管壳额定器件,必须自行设计或选择合理的冷却条件和确定其实际工作电流值。采用管壳额定的器件,一般采用半动态或直流工况测试。
特征值即为表征器件工作时特性的值,如du/dt耐量、开通时间、关断时间、通态电压(电阻)、漏电流、结电容等。
由器件的额定值与特征值所限定的器件稳态工作区域称为“器件安全工作区”(Safe Operation Area,SOA)。一般地,根据器件的外部条件不同,器件SOA主要可分为正偏安全工作区FBSOA(Forward Bias Safe Operation Area)、反偏安全工作区RBSOA(Reverse Bias Safe Operation Area)和短路安全工作区SCSOA(Short Cir-cuit Safe Operation Area)等。以双极晶体管正偏安全工作区为例,它由最大通态电流、最大阻态电压、耗散功率PCM和二次击穿临界功率四条线直接围成。如图5-4所示。它还同时与温度、集电极脉冲电流持续时间有关。由图5-5可知:脉冲持续时间越长,FBSOA区域就越小,工作温度越高,FBSOA区域就越小。

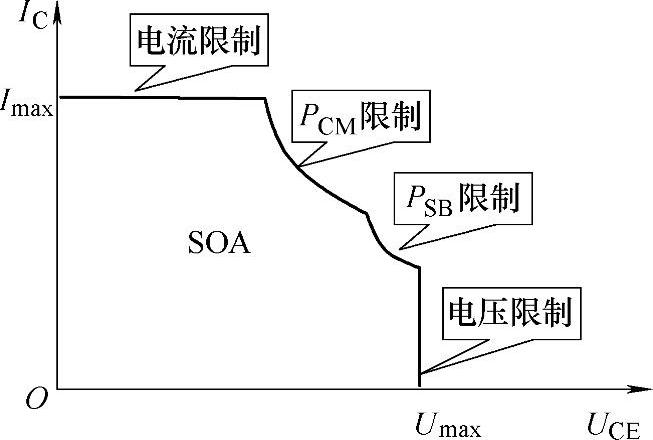

图5-4 双极晶体管FBSOA

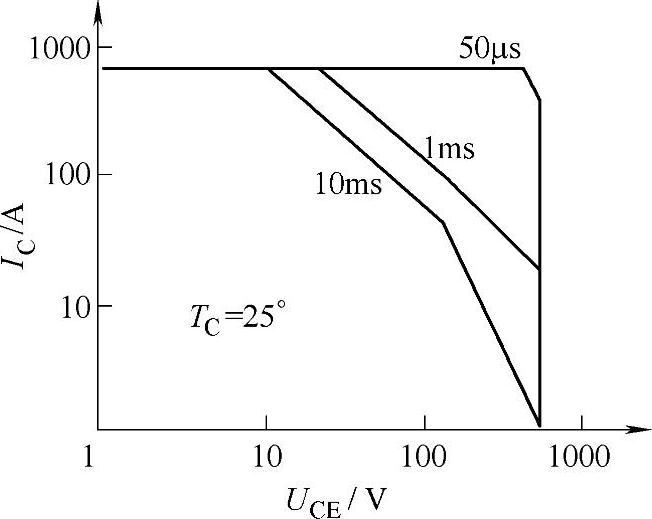

图5-5 考虑结温和脉冲时间的FBSOA
