肖特基二极管的结构原理与特点

早在20世纪40年代,人们就开始利用金属-半导体接触的单向导电性,当时将金属丝与氧化亚铜晶体接触做成点接触型二极管,将这种最简单的半导体器件用于检波。利用薄膜淀积技术可在半导体表面形成大面积的金属-半导体整流接触,做成面接触型的金属-半导体二极管,习惯上称之为肖特基势垒二极管,简称为肖特基二极管。目前,功率肖特基势垒二极管主要用铬、铂、钨、铝等金属与N型低阻硅制成,一个典型的肖特基二极管的结构如图4-6所示。

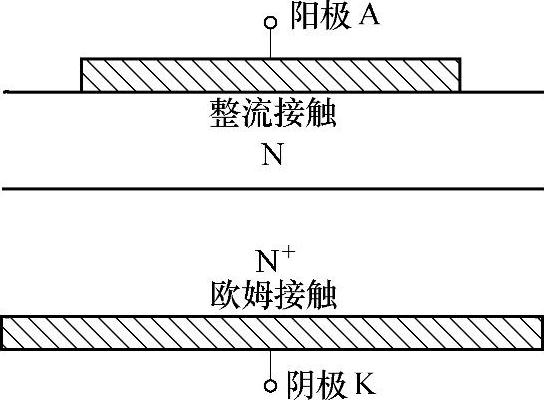

图4-6 肖特基二极管结构

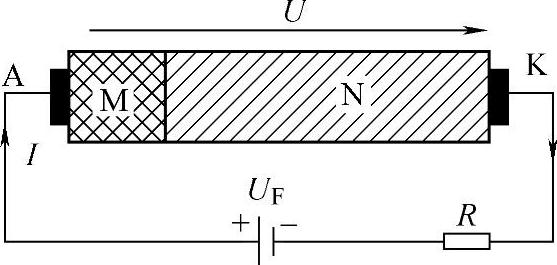

图4-7 肖特基二极管的简化结构

这里需要对阴极金属与重掺杂的N+层之间的接触进行说明。首先肯定是该接触为欧姆接触,与阳极的金属-半导体的整流接触不同。欧姆接触不仅仅看金属和半导体的功函数之差。更广义的所谓欧姆接触,是指接触电阻很小且不随外加电压的变化而改变其阻值的线性接触。在图4-6中,阴极使用的是高掺杂接触来做欧姆接触。在半导体表面与金属接触处,如果先用扩散或合金等方法,掺入高浓度的施主或受主杂质,构成金属-N+-N或金属-P+-P结构,就形成了高掺杂接触。在本图中,流过金属-N+N接触的电流主要是电子电流,空穴电流很小,因此对高掺杂接触来说,非平衡载流子的注入是可以忽略的。在高掺杂接触处也存在着势垒,但只要高掺杂的N+(或P+)层杂质浓度足够高,其势垒宽度也将很薄,势垒越薄就越容易发生电子隧道穿透。因此,当势垒减薄到一定程度以后,就不再能够阻挡电子的运动,从而使高掺杂接触的反向阻抗减小。由于高掺杂接触在工艺上易于实现,效果又好,因此大部分半导体器件的欧姆接触都采用这种方法。

为分析方便,忽略N+层与金属的欧姆连接,将N和N+层看成一个层,则肖特基二极管的简化结构如图4-7所示,其中M代表金属,将其画成一个区来与半导体接触,以示区分。按照二极管的端子名称,A表示阳极,K表示阴极,图中也给出与外围电路的连接情况。则零偏置情况下的势垒情况如图4-8a所示。
