利用表面粗糙度检查仪测量表面粗糙度，具有直观、准确、高效等优势。测量时，主要是要严格遵守使用说明书的操作程序，仔细处理各项数据。

1.用2205型表面粗糙度检查仪测量表面粗糙度

2205型表面粗糙度检查仪的外形结构，如图10-129所示，由驱动箱、传感器、电器箱、支臂、底座、计算机等六个基本部件组成。

图10-129　2205型表面粗糙度检查仪的外形

当测量工件表面粗糙度时，将传感器搭在工件被测表面上，由传感器探出的极其尖锐的棱锥形金刚石测针，沿着工件被测表面滑行，此时工件被测表面的粗糙度引起了金刚石测针的位移，该位移使线圈电感量发生变化，经过放大及电平转换之后进人数据采集系统，计算机自动地将其采集的数据进行数字滤波和计算，得出测量结果，测量结果及图形在显示器上显示或打印输出。

2.其他表面粗糙度检查仪

1）TR300表面粗糙度形状测量仪

TR300粗糙度形状测量仪如图10-130所示，是最新推出的一款完全符合最新ISO国际标准的新产品，是评定零件表面质量的多用途便携式仪器，具有符合多个国家标准和国际标准的多个参数，可对多种零件表面的粗糙度、波纹度和原始轮廓进行多参数评定，可测量平面、外圆柱面、内孔表面及轴承滚道等。该仪器具有测量范围大、性能稳定、精度高的特点，适用于生产现场、科研实验室和企业计量室。根据选定的测量条件计算相应的参数，测量结果可以数字和图形方式显示在液晶显示器上，也可以输出到打印机上。还可以连接电脑，电脑专用分析软件可直接控制测量操作并提供强大的高级分析功能。

2）123指针型表面粗糙度测量仪(www.daowen.com)

英国elcometer公司123指针型表面粗糙度测量仪，如图10-131所示，量程：0～1 000μm，测量时可直接在表中读出所测表面的表面粗糙度数值。

图10-130　TR300表面粗糙度形状测量仪

图10-131　123指针型表面粗糙度测量仪

3）SURTRONIC 25便携式粗糙度测量仪

英国泰勒公司生产的SURTRONIC 25便携式粗糙度测量仪是一种体积小、携带方便的表面粗糙度测量仪，如图10-132所示，被广泛应用于加工现场或在计量室进行进一步分析。它可测量各种加工表面，包括：油泵油嘴、曲轴、凸轮轴、缸体缸盖的配合面、缸套、缸孔、活塞孔等的表面粗糙度。同时也可应用于PS版测量、在线检测机床的设置和调整、检测加工过程中刀具的磨损或松动。

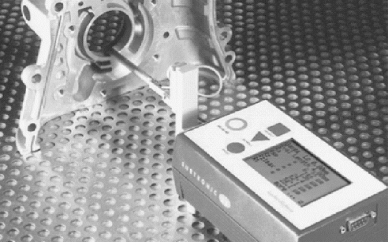

图10-132　SURTRONIC　25便携式粗糙度测量仪

SURTRONIC25便携式粗糙度测量仪仅手掌大小，可携带到任何需要测量表面粗糙度的地方。设计独特的探头支架可轻易使探头和被测工件表面稳定接触。在操作过程中，内置电池作微型驱动电源。测量通过按键控制，采用菜单选择方式，简单易行。测量结果可输出打印，或与DPM数据处理器连接。测量值在行程结束后2秒钟自动显示。可选择多种探头和附件以满足各种形状工件的测量。
