1.两点法

两点检测法适用于横截面轮廓为偶数棱形状误差且沿轴向基本一致的被测圆柱面。如图10-40所示，检测时，将零件放置在平板上，并依靠直角座。旋转零件，在同一截面上取指示器最大与最小读数。沿轴向在不同位置检测若干个截面，然后取各截面所测得的所有读数中最大与最小读数差之半为该零件的圆柱度误差。

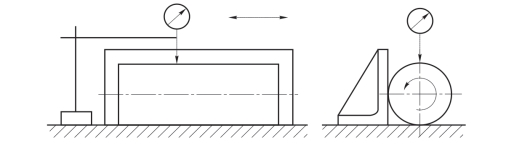

图10-40　用两点法检测圆柱度误差

2.三点法

三点检测法适用于横截面轮廓为奇数棱形状误差且沿轴向基本一致的被测圆柱面。如图10-41所示，检测时，将表面棱数为n的零件放置在夹角为α的V形架上（V形架的长度应大于被测零件的长度）。

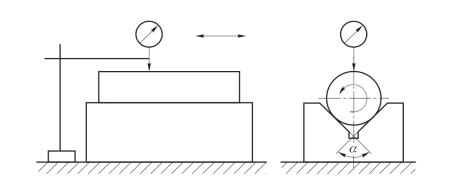

图10-41　用V形架三点法检测圆柱度误差

旋转零件，在同一截面上取指示器最大与最小读数。沿轴向在不同位置检测若干个截面，然后取各截面内所测得的所有读数中最大与最小读数之差作为特征参数F，再除以反映系数K，即得圆柱度误差f：(www.daowen.com)

式中，反映系数K，可查阅表10-2。

3.圆柱度仪法

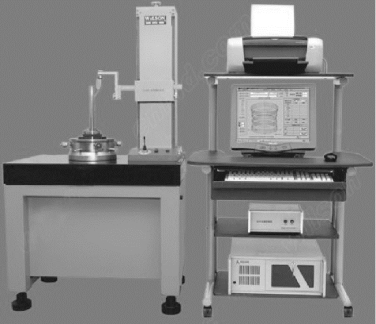

圆柱度仪是检测圆柱度的精密仪器。如图10-42所示圆柱度仪采用半径检测法，零件旋转式。该圆柱度仪旋转轴系采用高精度气浮主轴、高精度导轨作为检测基准。电气部分由高级计算机及精密圆光栅传感器、精密电感位移传感器组成，用于计量角度、径向位移量，保证检测零件的角位移、径向值的精确度。该圆柱度仪检测软件采用基于中文版Windows操作系统平台的CA系统检测软件，完成数据采集、处理及检测数据管理等工作。该圆柱度仪除检测圆柱度外，还可检测直线度、锥度、圆度、垂直度、同轴度、平行度、平面度及径向全跳动等。

图10-42　圆柱度仪　

JB/T10864—2008圆柱度测量仪
