1.用圆锥量规检测内、外圆锥

可用圆锥量规来检测零件的莫氏锥度和其他标准锥度，其中圆锥塞规用于检测内锥体；圆锥套规用于检测外锥体。检测时用显示剂（印油或红丹粉）在零件外锥体表面或圆锥塞规表面沿着素线均匀地涂上三条线（此三条线沿圆周方向均布，涂色要求薄而均匀）；然后将塞规或套规的锥面与被测锥面轻轻接触；再在120°范围内往复旋转量规。退出塞规或套规后，若三条显示剂全长被均匀地擦去，说明零件锥度正确，如果锥体小端或大端被擦去，说明零件锥度不正确；如果锥体两头或中间被擦去，说明零件锥体素线不直。

如图10-15所示，圆锥塞规和圆锥套规上分别有两条环形刻线和一个缺口台阶，用于检测锥体大端或小端直径的尺寸，如锥体端面位于环形刻线或缺口台阶之间，且两锥体表面接触均匀，则表示锥体的锥度和尺寸正确。

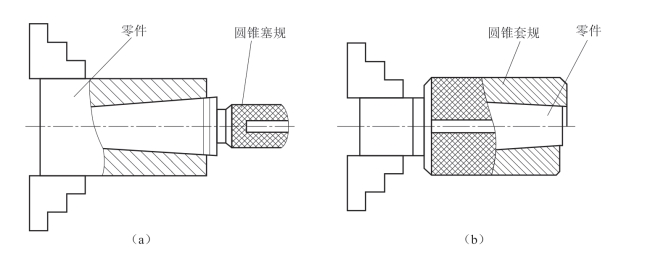

图10-15　用圆锥量规检测内、外圆锥

（a）内圆锥大端直径正确；（b）外圆锥小端直径正确

GB/T11852—2003圆锥量规公差与技术条件

GB/T11853—2003莫氏与公制圆锥量规

JJG2002—1987圆锥量规锥度计具检定系统

JJG177—2003
圆锥量规

GB/T11854—2003 7/24工具圆锥量规

GB/T11855—2003
钻夹圆锥量规

JB/T8789—1998 1∶24（UG）圆锥量规

GB/T10943—2003 1/4圆锥量规

2.用正弦规检测内、外圆锥锥角

用正弦规检测内、外圆锥锥角的方法，如图10-10所示。

3.用圆柱检测外圆锥小端直径

如图10-16所示，将直径均为d的两个圆柱放置在圆锥的小端两处，并与放置在小端端面的平铁接触，用外径千分尺测得距离M，然后按下式计算出圆锥小端直径d1：

式中 d1——圆锥小端直径（mm）；

d——圆柱直径（mm）；

α/2——圆锥半角（°）；

M——检测值（mm）。

4.用钢球检测内圆锥大端直径

如图10-17所示，将直径为d的钢球放置在圆锥的大端处，并与放置在大端端面的平铁接触，用外径千分尺测得距离M，然后按下式计算出圆锥大端直径D：

式中 D——圆锥大端直径（mm）；

d——圆柱直径（mm）；

α/2——圆锥半角（°）；

M——检测值（mm）；(www.daowen.com)

D0——外径（mm）。

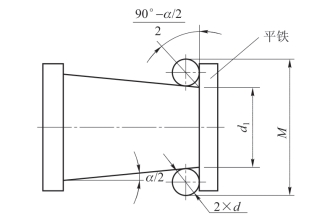

图10-16　用圆柱检测外圆锥小端直径

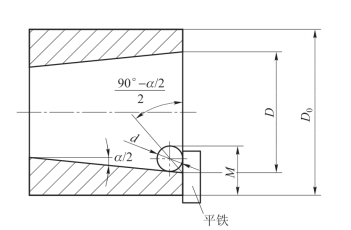

图10-17　用钢球检测内圆锥大端直径

5.用圆柱检测内圆锥大端直径

如图10-18所示，将圆锥塞规塞入零件的圆锥孔中，把直径均为d的两个圆柱放置在圆锥的大端两处，并且同时与大端端面和塞规接触，用外径千分尺测得距离M，然后按下式计算出圆锥大端直径D：

式中 D——圆锥大端直径（mm）；

d——圆柱直径（mm）；

α/2——圆锥半角（°）；

M——检测值（mm）。

6.用钢球检测内圆锥的圆锥半角

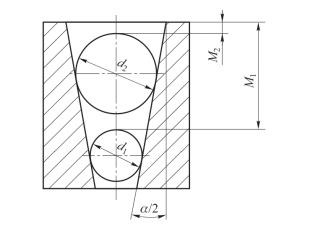

如图10-19所示，先将直径为d1的小钢球放入锥孔中，用深度千分尺测得距离M1，取出小钢球后再将直径为d2的大钢球放入锥孔中，用深度千分尺测得距离M2，然后按下式计算出圆锥半角α/2：

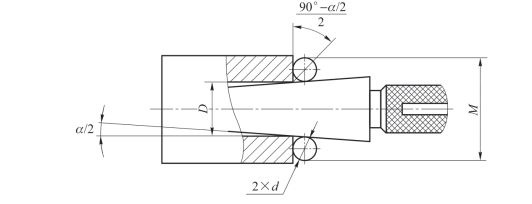

图10-18　用圆柱检测内圆锥大端直径

则

式中 α/2——圆锥半角（°）；

d2——大钢球直径（mm）；

d1——小钢球直径（mm）；

M2——大钢球深度（mm）

M1——小钢球深度（mm）。

7.用圆柱、量块检测外圆锥的圆锥半角

如图10-20所示，将零件圆锥小端的端面放置在平板上，两个直径相同的圆柱放置在圆锥小端两处，用外径千分尺测得距离M1，再将圆柱用高度均为H的量块支撑，用外径千分尺测得距离M2，然后按下式计算出圆锥半角α/2：

则

式中 α/2——圆锥半角（°）；

M2——圆柱在量块上的检测值（mm）；

M1——圆柱在小端处的检测值（mm）；

H——量块高度（mm）。

图10-19　用钢球检测内圆锥的圆锥半角

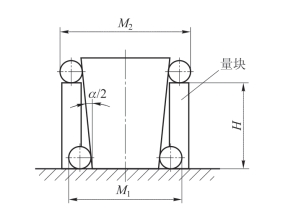

图10-20　用圆柱、量块检测外圆锥的圆锥半角
