1.用角度样板检测角度
成批或大量生产时，可用角度样板检测零件的角度。检测时，将角度样板的工作面与零件的被测面接触，根据间隙大小来判断角度，如图10-5所示。
2.用直角尺或圆柱角尺检测直角
如图10-6所示，将零件的基准面放置在平板上，使零件的被测面与直角尺或圆柱角尺的工作面轻轻接触，根据间隙大小来判断直角。
3.用游标万能角度尺检测角度
如图10-7（a）所示，游标万能角度尺由主尺、基尺、游标尺、角尺、直尺、夹块及锁紧器等组成。检测时，可转动背面的捏手8，通过小齿轮9转动扇形齿轮10，使基尺5改变角度。转到所需角度时，可用锁紧器4锁紧。夹块7可将角尺和直尺固定在所需的位置上。
图10-6 用圆柱角尺或直角尺检测直角
（a）圆柱角尺检测直角；（b）直角尺检测直角
图10-7 游标万能角度尺
（a）结构图；（b）游标读数
1—主尺；2—角尺；3—游标尺；4—锁紧器；5—基尺；6—直尺；7—夹块；8—捏手；9—小齿轮；10—扇形齿轮
图10-8 游标万能角度尺的检测范围
（a）0°～50°；（b）50°～140°；（c）140°～230°；（d）230°～320°
游标万能角度尺是按游标原理读数，如图10-7（b）所示，主尺每格为1°，游标上每格的分度值为2′。
游标万能角度尺的检测范围是0°～320°，按不同方式组合可检测不同的角度。图10-8（a）所示，检测范围是0°～50°；图10-8（b）所示，检测范围是50°～140°；图10-8（c）所示，检测范围是140°～230°；图10-8（d）所示，检测范围是230°～320°。
4.用正弦规检测角度
如图10-9所示，正弦规主要由平台3和直径相同且互相平行的两个圆柱4，以及紧固在平台侧面的侧挡板1和紧固在平台前面的前挡板2组成。正弦规用于检测小于40°的角度，精度可达±3°～±1°。
正弦规检测角度的方法是：
（1）设正弦规两圆柱的中心距为L，先按被测角度的理论值α算出量块尺寸H，即
式中 α——被测角度的理论值（°）；
H——量块尺寸（mm）；
L——正弦规两圆柱的中心距（mm）。
（2）然后将组合好的高度为H的量块垫在一端圆柱下，一同放置于平板上；再将被测零件放置在正弦规的平台上，如图10-10（b）所示。若零件的被测实际角度等于理论值α时，则被测面与平板是平行的，用指示器可检测被测面与平板是否平行。
5.用圆柱检测角度
利用圆柱检测角度的方法，常用的有：用三个直径相同的圆柱和深度千分尺检测，用三个直径相同的圆柱、量块和塞尺检测，用大小两个圆柱、量块和塞尺检测，用两个直径相同的圆柱、量块与塞尺检测。
图10-9 正弦规
1—侧挡板；2—前挡板；3—平台；4—圆柱
图10-10 用正弦规检测角度
（a）被测零件；（b）检测示例

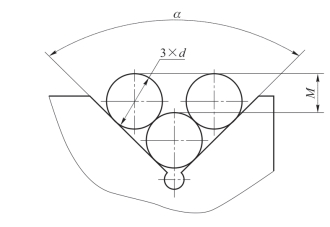

图10-11 用三个直径相同的圆柱和深度千分尺检测内角
（1）用三个直径相同的圆柱和深度千分尺检测内角。
如图10-11所示，将直径均为d的三个圆柱放置在被测内角中，用深度千分尺测得距离M，然后按下式计算出角度α：
则
式中 α——被测角度（°）；(www.daowen.com)
d——圆柱直径（mm）；
M——检测值（mm）。
【实例10-5】图10-11中，已知三圆柱直径d=10mm，用深度千分尺测得距离M=5.15mm，求该零件的内角α。
解：根据公式（10-6），所测零件的内角α为：
（2）用三个直径相同的圆柱、量块和塞尺检测内角。
如图10-12所示，将直径均为d的三个圆柱放置在被测内角中，用量块与塞尺测得距离M，然后按下式计算出角度α：
则
式中 α——被测角度（°）；
d——圆柱直径（mm）；
M——检测值（mm）。
【实例10-6】图10-12中，已知三圆柱直径d=8mm，用量块与塞尺测得距离M=1.74mm，求该零件的内角α。
解：根据公式（10-7），所测零件的内角α为：
（3）用大小两个圆柱、量块和塞尺检测内角。
如图10-13所示，将直径分别为D和d的大小两个圆柱放置在被测内角中，用量块与塞尺测得距离M，然后按下式计算出角度α：
图10-12 用三个直径相同的圆柱、量块和塞尺检测内角
图10-13 用大小两个圆柱、量块和塞尺检测内角
则
式中 α——被测角度（°）；
D、d——大、小圆柱的直径（mm）；
M——检测值（mm）。
【实例10-7】图10-13中，已知圆柱直径D=10mm，d=4mm，用量块与塞尺测得距离M=1.77mm，求该零件的内角α。
解：根据公式（10-8），所测零件的内角α为：
（4）两个直径相同的圆柱、量块与塞尺检测内角。
如图10-14所示，将直径均为d的两个圆柱放置在被测内角中，用量块与塞尺测得距离M，然后按下式计算出角度α：
图10-14 两个直径相同的圆柱、量块与塞尺检测内角
则
式中 α——被测角度（°）；
d——圆柱直径（mm）；
M——检测值（mm）。
【实例10-8】图10-14中，已知圆柱直径d=8mm，用量块与塞尺测得距离M=5.66mm，求该零件的内角α。
解：根据公式（10-9），所测零件的内角α为：
