残缺圆柱面尺寸的检测方式有很多，现介绍利用简单测量仪器如圆柱和深度千分尺、圆柱和外径千分尺、千分表和定位块、游标卡尺检测的方法。

1.用圆柱检测残缺孔

将直径均为d的三个圆柱放置在残缺孔中，用深度千分尺测得距离M，如图10-1所示，然后按下式计算出所测孔的半径R：

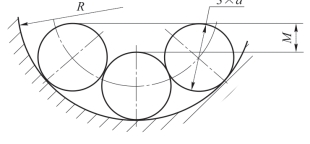

图10-1　用圆柱检测残缺孔的半径

式中 R——孔半径（mm）；

d——圆柱直径（mm）；

M——检测值（mm）。

【实例10-1】图10-1中，已知三圆柱直径d=20mm，用深度千分尺测得距离M=2.1mm，求所测零件的孔半径R。

解：根据公式（10-1），所测零件的孔半径R为：

2.用圆柱检测残缺轴

将残缺轴和两侧直径均为d的两个圆柱放置在平板上，用外径千分尺测得距离M，如图10-2所示，然后按下式计算出所测轴的半径R：

3.用千分表检测残缺孔

如图10-3（a）所示，检测工具（简称检具）是利用定位块作为弦长L，从千分表中反映弦高H的原理制成的。检测时把该检具放置在零件的内孔中，旋转表盘，使千分表的指针对准零位。如图10-3（b）所示，在平板上用两头等高的量块支撑起该检具的定位块，调整量块的高度，使千分表的指针恢复至在零件的内孔中的位置，然后根据量块的高度H按下式计算出孔半径R：

式中 R——轴半径（mm）；

d——圆柱直径（mm）；

M——检测值（mm）。

【实例10-2】图10-2中，已知两圆柱直径d=25mm，用外径千分尺测得距离M=155.2mm，求轴的半径R。解：根据公式（10-2），所测零件的轴半径R为：

(www.daowen.com)

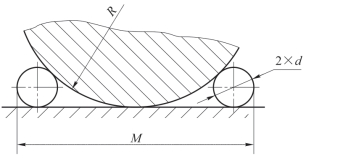

图10-2　用圆柱检测残缺轴的半径

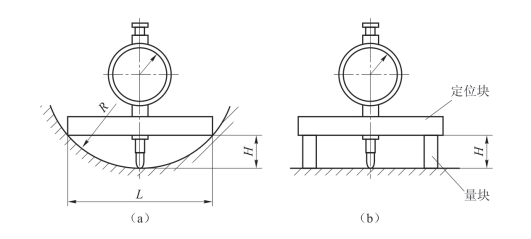

图10-3　用千分表检测残缺内孔的半径

（a）检测；（b）对表

式中 R——内孔半径（mm）；

H——量块高度（mm）；

L——定位块长度（mm）。

【实例10-3】图10-3中，已知定位块长度L=110mm，量块高度H=4.22mm，求零件的内孔半径R。

解：根据公式（10-3），所测零件的内孔半径R为：

4.用游标卡尺检测残缺轴

用外卡脚长为H的游标卡尺检测残缺轴，测得距离为M，如图10-4所示，然后按下式计算出轴半径R：

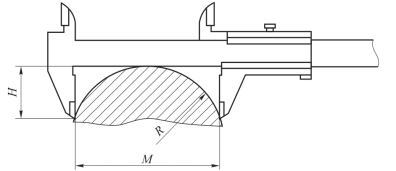

图10-4　用游标卡尺检测残缺轴的半径

式中 R——内孔半径（mm）；

H——游标卡尺外卡脚长（mm）；

M——检测值（mm）。

【实例10-4】图10-4中，已知游标卡尺的外卡脚长H=40mm，测得距离M=120mm，求轴的半径R。

解：根据公式（10-4），所测轴的半径R为：
