1.模板零件图及技能实训要求

模板零件图如图8-24所示。

技能实训要求为：

①进一步巩固划线技巧。

②掌握钻头选用技巧。

③掌握攻螺纹和套螺纹的基本方法。

④掌握常用工具、量具的使用方法。

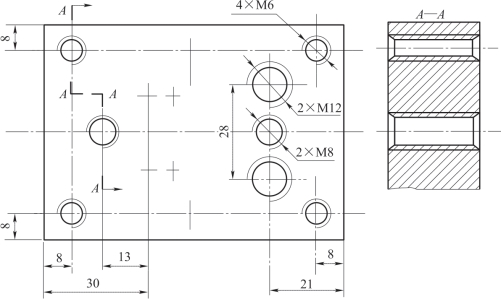

图8-24　模板零件图

2.确定加工工序的加工内容和加工顺序

确定模板零件手工制作各加工工序的加工内容和加工顺序的表格，并填入表8-12中。

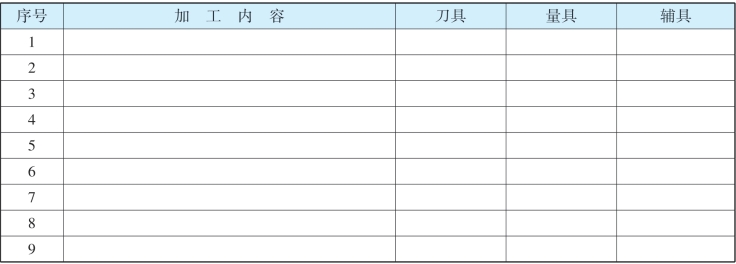

表8-12　模板零件手工制作各加工工序的加工内容和加工顺序

3.准备钻孔、攻螺纹和套螺纹的工具、量具和刃具

准备钻孔、攻螺纹和套螺纹的工具、量具和刃具的表格，并填入表8-13中。(www.daowen.com)

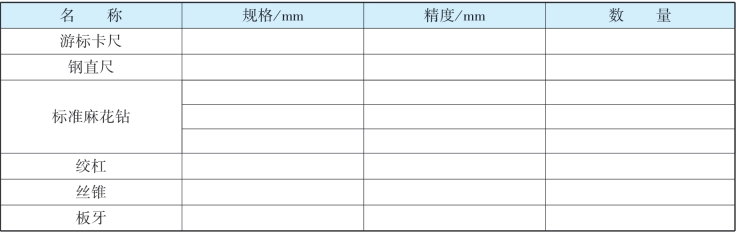

表8-13　钻孔、攻螺纹和套螺纹的工具、量具和刃具

4.操作过程

①修整零件的基准面，去除毛刺。

②按工序图上的孔距要求，在零件上划出各孔的中心线，用游标卡尺作复检。

③使用样冲在孔的中心线上打眼，用划规按各个孔的要求划圆。钻大孔时，为使孔不易偏斜应划几个检查的圆线，并将中心样冲眼打大，以便准确地落钻。

④按攻螺纹底孔要求钻孔，并在其他材料上试钻。⑤准备好夹具、量具和辅助用具。

⑥根据工件的定位要求正确装夹工件。

⑦按图样要求和工序卡的顺序进行钻孔加工。

⑧按图样要求攻螺纹。

5.攻螺纹加工质量检查内容和考核标准

攻螺纹加工质量检查内容和考核标准的表格，如表8-14所示。

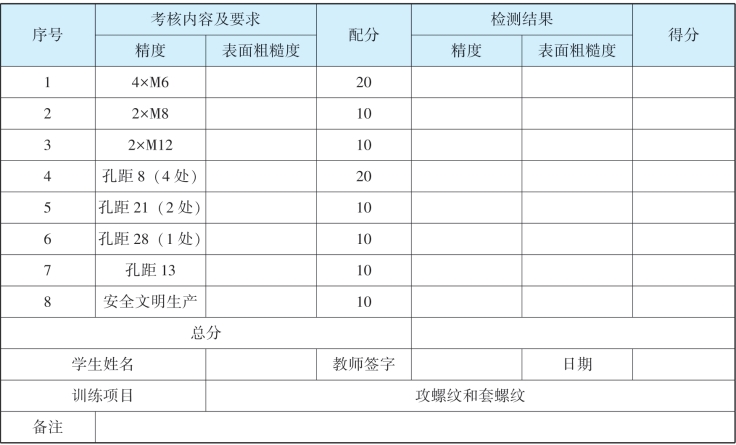

表8-14　攻螺纹加工质量检查内容和考核标准
