1.冲眼的方法
先将样冲外倾,使其尖端对准划线的中心点,然后将样冲立直冲眼,如图3-20所示。对打歪的样冲眼,应先将样冲斜放向划线的交点方向轻轻敲打,当样冲的位置校正到已对准划好的线后,再把样冲竖直后重敲一下,如图3-21所示。对较薄的工件冲眼时,应放在金属平板上,如图3-22(a)所示,而不可放在不平的工作台上,否则冲眼时工件会弹跳而弯曲变形,如图3-22(b)所示。在工件的扁平面上冲眼时,需将工件夹持在台虎钳上再冲眼,如图3-23(a)所示,若将工件安放在两平行垫块上则因安放不稳,容易冲歪,如图3-23(b)所示。
2.冲眼的要求
(1)在直线上样冲眼,宜打得稀些,冲眼距离应相等,并且都正好冲在线上,如图3-24(a)所示。
如果样冲眼分布不均匀,并且不完全冲在线上,如图3-24(b)所示,这样就不能准确地检查加工的精确度。

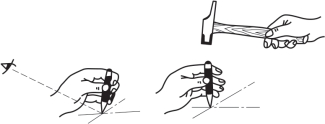

图3-20 打样冲眼的方法
JB/T 3411.29—1999尖冲子 尺寸
JB/T 3411.30—1999圆冲子 尺寸
JB/T 3411.31—1999半圆头铆钉冲子 尺寸
JB/T 3411.32—1999装弹子油杯用冲子 尺寸
JB/T 3411.33—1999四方冲子 尺寸(www.daowen.com)
JB/T 3411.34—1999六方冲子 尺寸
图3-21 纠正打歪的样冲眼
图3-22 薄工件冲眼的方法

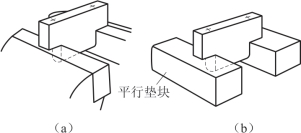

图3-23 扁平工件冲眼的方法

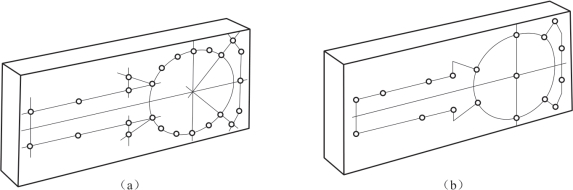

图3-24 在直线上冲眼的要求
(2)在曲线上样冲眼,宜打得密一些,线条交叉点上也要打样冲眼,如图3-25(a)所示。如果在曲线上打得太稀,如图3-25(b)所示,则给加工后检查带来困难。
(3)在加工界线上样冲眼,宜打大些,使加工后检查时能看清所剩样冲眼的痕迹,如图3-26所示。在中心线、辅助线上样冲眼宜打得小些,以区别于加工界线。
图3-25 在曲线上冲眼的要求

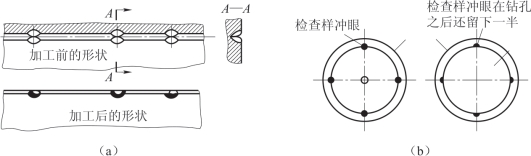

图3-26 在加工界线上冲眼的要求
