1.用划规划圆弧线

划圆弧前要先划出中心线，确定中心并在中心点上打样冲眼，再用划规按图样所要求的半径划出圆弧，如图3-9所示。若圆弧的中心点在工件边沿上，划圆弧时，就须使用辅助支座，如图3-10所示。将已打好样冲眼的辅助支座和工件一起夹在台虎钳上，用划规在工件上划圆弧。

图3-9　划圆弧线

图3-10　用辅助支座划圆弧

当需划半径很大的圆弧，中心在工件以外时，须用两只平行夹头将已打好样冲眼的延长板夹紧在工件上，再用滑杆划规划出圆弧，如图3-11所示。

图3-11　中心点在工件外圆弧的划法

JB/T 3411.54—1999划规 尺寸

JB/T 3411.55—1999长划规 尺寸(www.daowen.com)

用划卡确定孔轴中心和划平行线。划卡又称单脚规，可用以确定轴及孔的中心位置，也可用来划平行线，如图3-12所示。

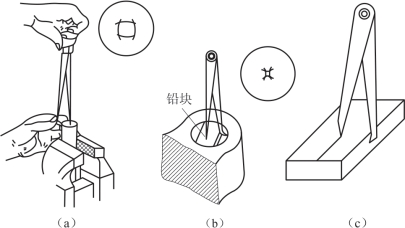

图3-12　用划卡确定孔轴中心和划平行线

（a）定轴心；（b）定孔中心；（c）划平行线

2.用划规划平行线

划规结构如图3-13（a）所示，可用来划圆、量取尺寸和等分线。图3-13（b）为划平行线示意图，具体方法如下：

①用钢直尺和划针划一条基准线。

②靠近基准线两端各取一点，分别以这两点为圆心，以平行线间的距离为半径，向基准线同一侧划圆弧。

③用钢直尺和划针作两圆弧的公切线，即为所求平行线。

图3-13　划规结构及用划规划平行线

（a）划规；（b）用划规和钢直尺划平行线
