万能测长仪是由精密机械、光学系统和电气部分结合起来的长度量测仪器。既可用来对零件的外形尺寸进行直接量测和比较量测，也可以使用仪器的附件进行各种特殊量测工作。

1.主要技术参数

（1）分度值：0.001 mm。

（2）量测范围：量测范围包括以下几个方面。

①直接量测：0～100 mm。

②外尺寸量测：0～500 mm。

③内尺寸量测：10～200 mm。

④电眼装置量测：1～20 mm。

⑤外螺纹中径量测：0～180 mm。

⑥内螺纹中径量测：10～200 mm。

（3）仪器误差：仪器误差包括以下方面。

①测外部尺寸：±（0.5+L/100）μm（L为测量长度）。

②测内部尺寸：±（2+L/100）μm（L为测量长度）。

2.量测原理

万能测长仪是按照阿贝原则设计制造的，其量测精度较高。在万能测长仪上进行量测，是直接把被测件与精密玻璃尺做比较，然后利用补偿式读数显微镜观察刻度尺，进行读数。玻璃刻度尺被固定在被测体上，因其在纵向轴线上，故刻度尺在纵向上的移动量完全与被测件之长度一致，而此移动量可在显微镜中读出。

3.仪器结构

如图2-56所示，卧式万能测长仪主要由底座、万能工作台、量测座、手轮、尾座和各种量测设备附件等组成。(www.daowen.com)

底座的头部和尾部分别安装着量测座和尾座，它们可在导轨上沿量测轴线方向移动，在底座中部安装着万能工作台，通过底座尾部的平衡装置，可使工作台连同被测零件一起轻松地升降。平衡装置是通过尾座下方的手柄使弹簧产生不同的伸长和拉力，再通过杠杆机构和工作台升降机构连接，使与工作台的重量相平衡。

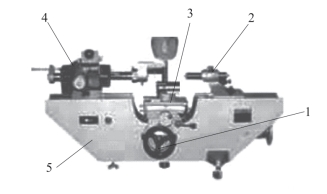

图2-56　JDY-2卧式万能测长仪

1—手轮；2—尾座；3—万能工作台；4—测量座；5—底座

JB/T 10572—2013万能测长仪

万能工作台可有5个自由度的运动。中间手轮调整其升降运动，范围为0～105 mm，并可在刻度盘上读出；旋转前端微分套筒可使工作台产生0～25 mm的横向移动；扳动侧面两手柄可使工作台具有±3°的倾斜运动或使工作台绕其垂直轴线旋转±4°；在量测轴线上工作台可自由移动±5°。

量测座是量测过程中感应尺寸变化并进行读数的重要部件，主要由测杆、读数显微镜、照明装置及微动装置组成。它可以通过滑座在底座床面的导轨上滑动，并能用手轮在任何位置上固定。量测座的壳体由内六角螺钉与滑座紧固成一体。

尾座是放在底座右侧的导轨面上，它可以用手柄固定在任意位置上，尾管装在尾管的相应孔中，并能用手柄固定，旋转其后面的手轮时可使尾座测头作轴向微动。测头上可以装置各种测帽，同时通过螺钉调节，可使其测帽平面与测座上的测帽平面平行，尾座上的测头是量测中的一个固定测点。

量测附件主要包括内尺寸量测附件、内螺纹量测附件和电眼装置等3类。

4.仪器使用

卧式万能测长仪可量测两平行平面间的长度、圆柱体的直径、球体的直径、内尺寸长度、外螺纹中径和内螺纹中径等。由于万能测长仪能量测的被测件类型较多，量测方法各不相同，其基本步骤为选择并装调测头、安放被测件、校正零位、寻找被测件的最佳量测点、量测读数，在具体操作仪器前须仔细阅读使用说明书。

5.维护保养

（1）仪器室不得有灰尘、振动及各种腐蚀性气体；

（2）室温应维持在20℃左右，相对湿度最好不超过60%，防止光学部件产生霉斑；

（3）每次使用完毕后，必须在工作台、测帽以及其他附属设备的表面用汽油清洗，并涂上无酸凡士林，盖上仪器罩。
