立式光学计主要是利用量块与零件相比较的方法来量测物体外形的微差尺寸，是量测精密零件的常用量测器具。

1.LG-1型立式光学计主要技术参数

（1）总放大倍数：约1 000倍；

（2）分度值：0.001 mm；

（3）示值范围：±0.1 mm；

（4）量测范围：最大长度180 mm；

（5）仪器的最大不确定度：±0.000 25 mm；

（6）示值稳定性：0.000 1 mm；

（7）量测的最大不确定度：±（0.5+L/100）μm（L为测量长度）。

2.工作原理

利用光学杠杆的放大原理，将微小的位移量转换为光学影像的移动。

3.结构

立式光学计的外形结构如图2-55所示，主要由以下部分组成。

（1）光学计管：量测读数的主要部件；

（2）零位调节手轮：可对零位进行微调整；

（3）测帽：根据被测件形状，选择不同的测帽套在测杆上，其选择原则为测帽与被测件的接触面积要最小；(www.daowen.com)

（4）工作台：对不同形状的测件，应选用尺寸不同的工作台，选择原则与（3）基本相同。

4.使用方法

（1）粗调。仪器放在平稳的工作台上，将光学计管安装在横臂的适当位置。

（2）测帽选择。量测时被测件与测帽间的接触面应最小，即近似于点或线接触。

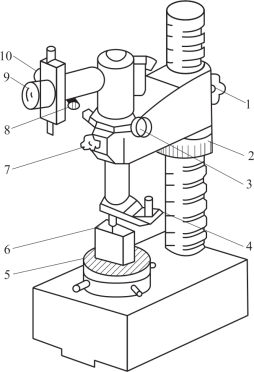

图2-55　立式光学计外形结构

1—悬臂锁紧装置；2—升降螺母；3—光管微调手轮；4—拨叉；5—工作台；6—被测工件；7—光管锁紧螺母；8—测微螺母；9—目镜；10—反光镜

（3）工作台校正。工作台校正的目的是使工作面与测帽平面保持平行。一般是将与被测件尺寸相同的量块放在测帽边缘的不同位置，若读数相同，则说明其平行。否则可调工作台旁边的4个调节旋钮。

（4）调零。将选用的量块组放在一个清洁的平台上，转动粗调节环使横臂下降至测头刚好接触量块组时，将横臂固定在立柱上。再松开横臂前端的锁紧装置，调整光管与横臂的相对位置，当从光管的目镜中看到零刻线与指示虚线基本重合后，固定光管。调整光管微调手轮，使零刻线与指示虚线完全对齐。拨动提升器几次，若零位稳定，则仪器可进行工作。

JB/T 10575—2013光学计

5.仪器保养

（1）使用精密仪器应注意保持清洁，不用时宜用罩子套上防尘。

（2）使用完毕后必须在工作台、量测头以及其他金属表面用航空汽油清洗、拭干，再涂上无酸凡士林。

（3）光学计管内部构造比较复杂精密，不宜随意拆卸，出现故障应送专业部门修理。

（4）光学部件避免用手指碰触，以免影响成像质量。
