万能角度尺是用来量测工件0°～320°内外角度的量具。按最小刻度（即分度值）可分为2′和5′两种，按尺身的形状可分为圆形和扇形两种。本书以最小刻度为2′的扇形万能角度尺为例介绍万能角尺的结构、刻线原理、读数方法和量测范围。

万能角度尺的结构如图2-48所示，由尺身、角尺、游标、制动器、扇形板、基尺、直尺、夹块（卡块）、捏手、小齿轮和扇形齿轮等组成。游标固定在扇形板上，基尺和尺身连成一体。扇形板可以与尺身作相对回转运动，形成和游标卡尺相似的读数机构。角尺用夹块固定在扇形板上，直尺又用夹块固定在角尺上。根据所测角度的需要，也可拆下角尺，将直尺直接固定在扇形板上。制动器可将扇形板和尺身锁紧，便于读数。

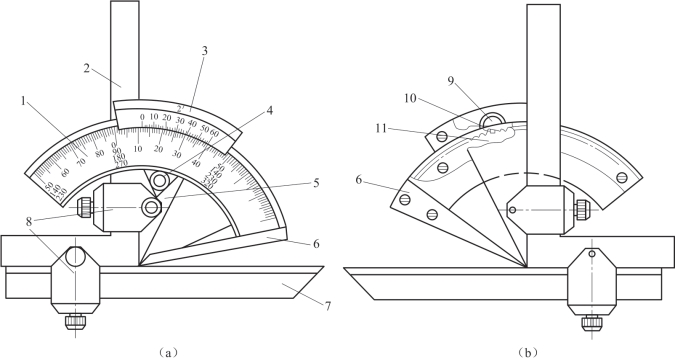

图2-48　万能角度尺

（a）正面；（b）背面
1—尺身；2—角尺；3—游标；4—制动器；5—扇形板；6—基尺；7—直尺；8—卡块；9—捏手；10—小齿轮；11—扇形齿轮

(www.daowen.com)

GB/T 6315—2008
游标、带表和数显万能角度尺

JB/T 11243—2012
电子数显角度尺

JJG 33—2002
万能角度尺检定规程

量测时，可转动万能角度尺背面的捏手，通过小齿轮转动扇形齿轮，使尺身相对扇形板产生转动，从而改变基尺与角尺或直尺间的夹角，满足各种不同情况量测的需要。
