1.千分表

千分表的用途、结构形式及工作原理与百分表相似，如图2-45所示，但千分表的传动机构中齿轮传动的级数要比百分表多，因而放大比更大，分度值更小，量测精度也更高，可用于较高精度的量测。千分表的分度值为0.001 mm，其示值范围为0～1 mm。示值误差在工作行程范围内不大于5μm，在任意0.2 mm范围内不大于3μm，示值变化不大于0.3μm。

2.杠杆齿轮比较仪

杠杆齿轮比较仪是将量测杆的直线位移，通过杠杆齿轮传动系统变为指针在表盘上的角位移。表盘上有不满一周的均匀刻度。图2-46所示为杠杆齿轮比较仪的外形和传动示意图。

GB/T 6320—2008杠杆齿轮比较仪

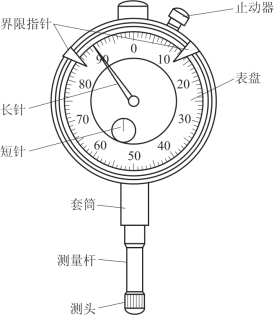

图2-45　千分表

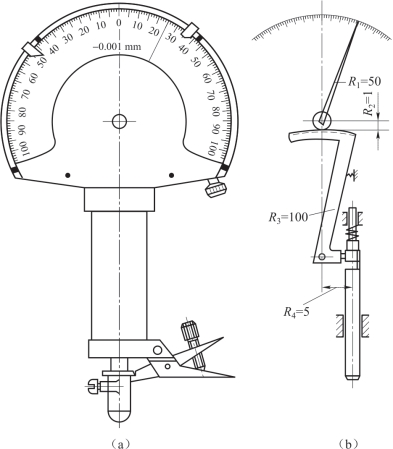

图2-46　杠杆齿轮比较仪

（a）外形；（b）传动示意

当量测杆移动时，使杠杆绕轴转动，并通过杠杆短臂R4和长臂R3将位移放大，同时扇形齿轮带动与其啮合的小齿轮转动，这时小齿轮分度圆半径R2与指针长度Rl又起放大作用，使指针在标尺上指示出相应量测杆的位移值。

3.扭簧比较仪

扭簧比较仪是利用扭簧作为传动放大机构，将量测杆的直线位移转变为指针的角位移。图2-47所示为其外形与传动原理示意图。

(www.daowen.com)

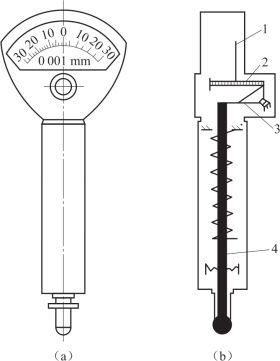

图2-47　扭簧比较仪

（a）外形；（b）传动原理
1—指针；2—灵敏弹簧片；3—弹性杠杆；4—量测杆

GB/T 4755—2004扭簧比较仪

GB/T 6321—2004光学扭簧测微仪

GB/T 22524—2008小扭簧比较仪　

JJG 118—2010扭簧比较仪检定规程

JB/T 50147—2000量具量仪产品质量分等 小扭簧比较仪

灵敏弹簧片2是截面为长方形的扭曲金属带，一半向左，一半向右扭曲成麻花状，其一端被固定在可调整的弓形架上，另一端则固定在弹性杠杆3上。当量测杆4有微小升降位移时。使弹性杠杆3动作而拉动灵敏弹簧片2，从而使固定在灵敏弹簧片中部的指针1偏转一个角度，其大小与弹簧片伸长成比例，在标尺上指示出相应的量测杆位移值。

扭簧比较仪的结构简单，内部没有相互摩擦的零件，因此灵敏度极高，可用作精密量测。
