1.百分表的结构

百分表是一种应用最广的机械式量仪，其外形及传动如图2-42所示。从图2-42可以看到，带有齿条的量测杆5上下移动时，带动与齿条相啮合的小齿轮1转动，此时与小齿轮固定在同一轴的大齿轮也跟着转动。通过大齿轮即可带动中间齿轮3及与中间齿轮固定在同一轴上的指针6。这样通过齿轮传动系统就可将量测杆5的微小位移放大转变为指针6的偏转，并由指针在刻度盘上指出相应的量测数值。

为了消除由齿轮传动系统中齿侧间隙引起的量测误差，在百分表内装有游丝8，由游丝8产生的扭矩作用在大齿轮7上，大齿轮7也和中间齿轮3啮合，这样可以保证齿轮在正反转时都在齿的同一侧面啮合，因而可消除齿侧间隙的影响。大齿轮7的轴上装有小指针，以显示大指针的转数。

百分表体积小、结构紧凑、读数方便、量测范围大、用途广，但齿轮的传动间隙和齿轮的磨损及齿轮本身的误差会产生量测误差，影响量测精度。百分表的示值范围通常有0～3 mm，0～5 mm和0～100 mm等3种。

百分表的量测杆移动1 mm，通过齿轮传动系统，使大指针沿着刻度盘转过一圈。刻度盘沿圆周刻有100个刻度，当指针转过一格时，表示所量测的尺寸变化为1 mm/100＝0.01 mm，所以百分表的分度值为0.01 mm。

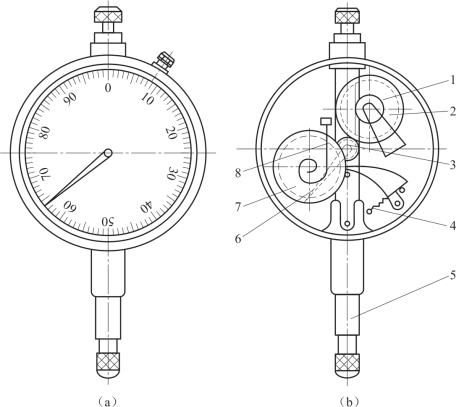

图2-42　百分表

1—小齿轮；2，7—大齿轮；3—中间齿轮；4—弹簧；5—量测杆；6—指针；8—游丝

GB/T 1219—2008指示表

JJG 379—2009大量程百分表检定规程

2.百分表的使用(www.daowen.com)

量测前，应该检查表盘玻璃是否破裂或脱落，量测头、量测杆、套筒等是否有碰伤或锈蚀，指针有无松动现象，指针的转动是否平稳等。

量测时，应使量测杆与零件被测表面垂直。量测圆柱面的直径时，量测杆的中心线要通过被量测圆柱面的轴线。量测头开始与被量测表面接触时，为保持一定的初始量测力，应该使量测杆压缩0.3～1 mm，以免当偏差为负时，得不到量测数据。

量测时应轻提量测杆，移动工件至量测头下面（或将量测头移至工件上），再缓慢放下与被测表面接触。不能快速放下量测杆，否则易造成量测误差。不得将工件强行推至量测头下，以免损坏量仪。

使用百分表座及专用夹具，可对长度尺寸进行相对量测。量测前先用标准件或量块校对百分表和转动表圈，使表盘的零刻度线对准指针，然后再量测工件，从表中读出工件尺寸相对标准件或量块的偏差，从而确定工件尺寸。

使用百分表及相应附件还可用来量测工件的直线度、平面度及平行度等误差，以及在机床上或者其他专用装置上量测工件的各种跳动误差等。

3.使用百分表的注意事项

（1）测头移动要轻缓，距离不要太大，量测杆与被测表面的相对位置要正确，提压量测杆的次数不要过多，距离不要过大，以免损坏机件及加剧零件磨损。

（2）量测时不能超量程使用，以免损坏百分表内部零件。

（3）应避免剧烈震动和碰撞，不要使量测头突然撞击在被测表面上，以防量测杆弯曲变形，更不能敲打表的任何部位。

（4）表架要放稳，以免百分表落地摔坏。使用磁性表座时要注意表座的旋钮位置。

（5）表体不得猛烈震动，被测表面不能太粗糙，以免齿轮等运动部件损坏。

（6）严防水、油、灰尘等进入表内，不要随便拆卸表的后盖。百分表使用完毕，要擦净放回盒内，使量测杆处于自由状态，以免表内弹簧失效。
