1.杠杆千分尺的结构与特点

杠杆千分尺是一种带有精密杠杆齿轮传动机构的指示式测微量具（如图2-41所示），它的用途与外径千分尺相同，但因其能进行相对量测，故量测效率较高，适用于较大批量、精度较高的中、小零件量测。

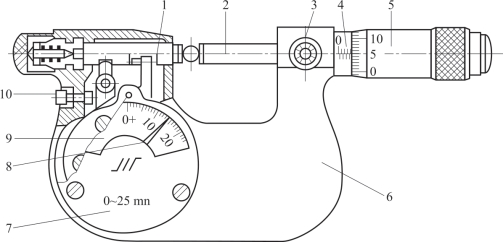

图2-41　杠杆千分尺

1—测砧；2—测微螺杆；3—锁紧装置；4—固定轴套；5—微分套筒；6—尺架；7—盖板；8—指针；9—刻度盘；10—按钮

GB/T 8061—2004杠杆千分尺　

JJG 26—2011杠杆千分尺、杠杆卡规检定规程　

JB/T 54255—1999量具量仪产品质量分等 杠杆千分尺

杠杆千分尺的结构如图2-41所示。杠杆千分尺与外径千分尺相似，只是尺架的刚性比外径千分尺好，可以较好地保证量测精度和量测的稳定性。其测砧可以微动调节，并与一套杠杆测微机构相连。被测尺寸的微小变化，可引起测砧的微小位移，此微小位移带动与之相连的杠杆偏转，从而在刻度盘中将微小位移显示出来。(www.daowen.com)

杠杆千分尺的量程有0～25 mm，25～50 mm，50～75 mm，75～100 mm等4种。其螺旋读数装置的分度值是0.001 mm，而杠杆齿轮机构的表盘分度值有0.001 mm和0.002 mm两种，指示表的示值范围为±0.02 mm，其量测精度比外径千分尺高。若使用标准量块辅助作相对量测，还可进一步提高其量测的精度。分度值为0.001 mm的杠杆千分尺，可量测的尺寸公差等级为6级；分度值为0.002 mm的杠杆千分尺可测公差等级为7级。

2.使用杠杆千分尺的注意事项

（1）使用前应校对杠杆千分尺的零位。首先校对微分套筒零位和杠杆指示表零位。0～25 mm杠杆千分尺可使两量测面接触，直接进行校对；25 mm以上的杠杆千分尺用0级调整量棒或用1级量块来校对零位。

刻度盘可调整式杠杆千分尺零位的调整，先使微分套筒对准零位，指针对准零刻度线即可。

刻度盘固定式杠杆千分尺零位的调整，须先调整指示表指针零位，此时若微分套筒上零位不准，应按通常千分尺调整零位的方法进行调整。即将微分套筒后盖打开，紧固止动器，松开微分套筒后，将微分套筒对准零刻线，再紧固后盖，直至零位稳定。

在上述零位调整时，均应多次拨动拨叉，示值必须稳定。

（2）直接量测时将工件正确置于两量测面之间，调节微分套筒使指针有适当示值，并应拨动拨叉几次，示值必须稳定。此时，微分套筒的读数加上表盘上的读数，即为工件的实测尺寸。

（3）相对量测时可用量块做标准，调整杠杆千分尺，使指针位于零位，然后紧固微分套筒，在指示表上读数，比较量测可提高量测精度。

（4）成批量测时应按工件被测尺寸，用量块组调整杠杆千分尺示值，然后根据工件公差，转动公差带指标调节螺钉，调节公差带。

量测时只需观察指针是否在公差带范围内，即可确定工件是否合格，这种量测方法不但精度高且检验效率亦高。

（5）使用后，放在专用盒内保存。
