游标卡尺的刻线原理和读数方法

游标卡尺的读数部分由尺身与游标组成。游标读数(或称为游标细分)原理是利用主尺刻线间距与游标刻线间距的间距差实现的。通常尺身刻线间距a为1 mm,刻线(n-1)格的长度等于游标刻线n格的长度。常用的有n=10,n=20和n=50等3种,相应的游标刻线间距分别为0.90 mm,0.95 mm,0.98 mm等3种。尺身刻线间距与游标刻线间距之差,即i=a-b为游标读数值(游标卡尺的分度值),此时i分别为0.10 mm,0.05 mm和0.02 mm。根据这一原理,在量测时,尺框沿着尺身移动,根据被测尺寸的大小尺框停留在某一确定的位置,此时游标上的零线落在尺身的某一刻度间,游标上的某一刻线与尺身上的某一刻线对齐,由以上两点,得出被测尺寸的整数部分和小数部分,两者相加,即得量测结果。

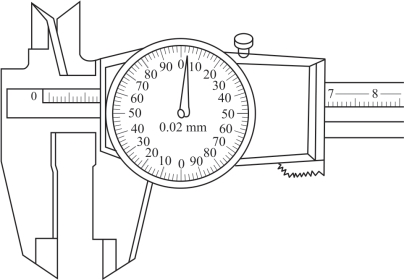

为了方便读数,有的游标卡尺装有测微表头,图2-35所示为带表游标卡尺,它是通过机械传动装置,将两量爪的相对移动转变为指示表的回转运动,并借助尺身刻度和指示表,对两量爪相对位移所分隔的距离进行读数。

图2-35 带表游标卡尺

GB/T 21388—2008游标、带表和数显深度卡尺(www.daowen.com)

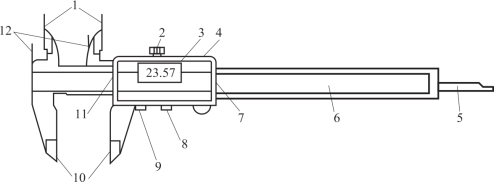

图2-36所示为电子数显卡尺,它具有非接触性电容式量测系统,由液晶显示器显示,其外形结构各部分名称如图所示,电子数显卡尺量测方便、可靠。

图2-36 电子数显卡尺

1—内量测爪;2—紧固螺钉;3—液晶显示器;4—数据输出端口;5—深度尺;6—尺身;7,11—防尘板;8—置零按钮;9—米制、英制转换按钮;10—外量爪;12—台阶量测面

GB/T 21388—2008游标、带表和数显深度卡尺
