塞尺的使用方法及注意事项

塞尺又称厚薄规或间隙片,主要用来检验机床特别紧固面和紧固面、活塞与汽缸、活塞环槽和活塞环、十字头滑板和导板、进排气阀顶端和摇臂、齿轮啮合间隙等两个结合面之间的间隙大小。塞尺是由许多层厚薄不一的薄钢片组成,如图2-29所示,按照塞尺的组别制成一把一把的塞尺,每把塞尺中的每片具有两个平行的测量平面,且都有厚度标记,以供组合使用。测量时,根据结合面间隙的大小,用一片或数片重叠在一起塞进间隙内。例如,用0.03 mm的一片能插入间隙,而0.04 mm的一片不能插入间隙,这说明间隙在0.03~0.04 mm之间,所以塞尺也是一种界限量规。塞尺的规格,见表2-1。

图2-28 内卡搭外径百分尺测量内径

图2-29 塞尺

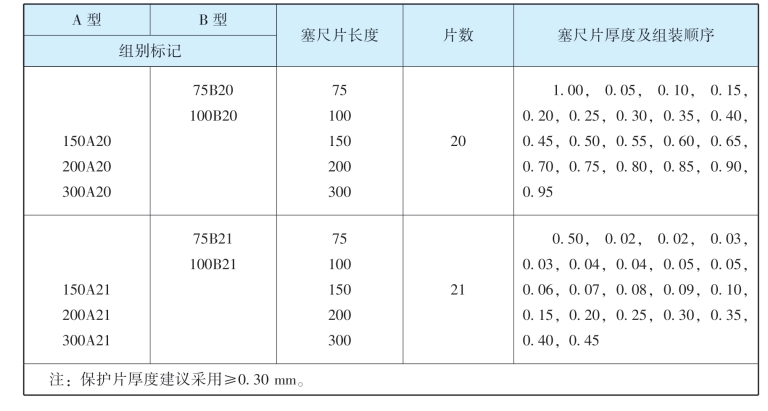

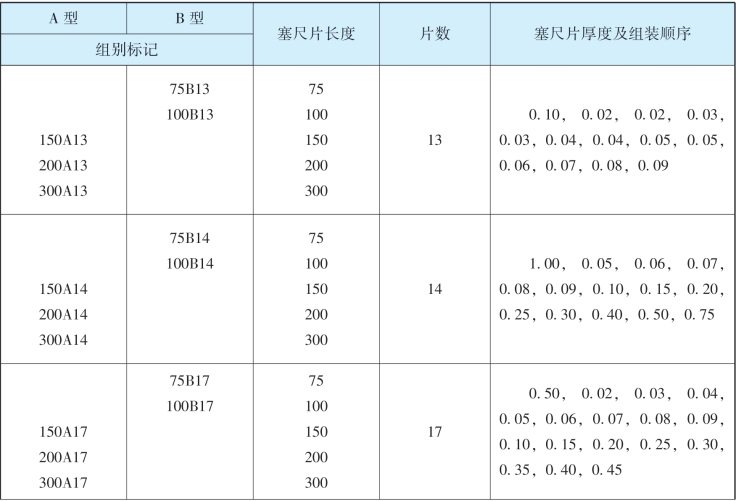

表2-1 塞尺的规格(摘自GB/T 22523—2008) (单位:mm)

续表

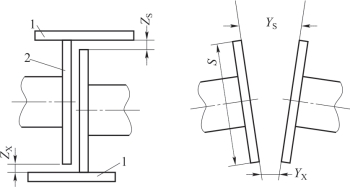

图2-30是主机与轴系法兰定位检测,将直尺贴附在以轴系推力轴或第一中间轴为基准的法兰外圆的素线上,用塞尺测量直尺与之连接的柴油机曲轴减速器输出轴法兰外圆的间隙,并依次在法兰外圆的上、下、左、右四个位置上进行测量。

图2-31是检验机床尾座紧固面的间隙(<0.04 mm)。(www.daowen.com)

GB/T 22523—2008塞尺

图2-30 用直尺和塞尺测量轴的偏移和曲折

图2-31 用塞尺检验车床尾座紧固面间隙

1—直尺;2—法兰

使用塞尺时必须注意下列几点:

①根据结合面的间隙情况选用塞尺片数,但片数愈少愈好。

②测量时不能用力太大,以免塞尺遭受弯曲和折断。

③不能测量温度较高的工件。
