图2-22所示是常见的两种内外卡钳。内外卡钳是最简单的比较测量工具。外卡钳是用来测量零件的外径和平面的，内卡钳是用来测量零件的内径和凹槽的。它们本身都不能直接读出测量结果，而是把测量得到的长度尺寸（直径也属于长度尺寸），在钢直尺上进行读数，或在钢直尺上先取下所需尺寸，再去检验零件的直径是否符合要求。

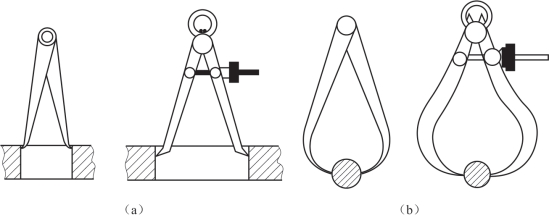

图2-22　内外卡钳

（a）内卡钳；（b）外卡钳

图2-23　卡钳钳口形状好与坏的对比

1.卡钳开度的调节

首先检查钳口的形状，钳口形状对测量精确度影响很大，应注意经常修整钳口的形状，图2-23所示为卡钳钳口形状好与坏的对比。

调节卡钳的开度时，应轻轻敲击卡钳脚的两侧面。先用两手把卡钳调整到和工件尺寸相近的开口，然后轻敲卡钳的外侧来减小卡钳的开口，敲击卡钳内侧来增大卡钳的开口，如图2-24（a）所示。但不能直接敲击钳口，图2-24（b）所示，这会因卡钳的钳口损伤量测面而引起测量误差，更不能在机床的导轨上敲击卡钳，如图2-24（c）所示。

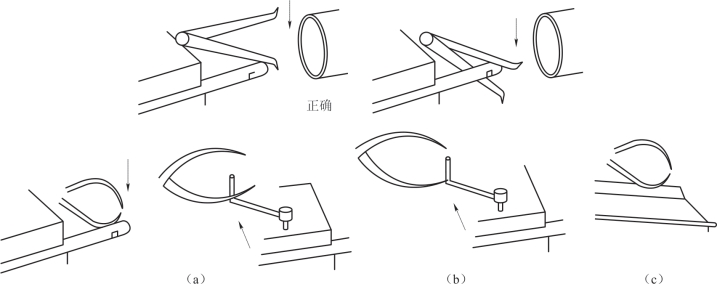

图2-24　卡钳开度的调节

（a）正确；（b）错误；（c）错误

2.外卡钳的使用

外卡钳在钢直尺上取尺寸时，如图2-25（a）所示，一个钳脚的测量面靠在钢直尺的端面上，另一个钳脚的测量面对准所需尺寸刻线的中间，且两个测量面的连线应与钢直尺平行，人的视线要垂直于钢直尺。

用已在钢直尺上取好尺寸的外卡钳去测量外径时，要使两个测量点的连线垂直零件的轴线，靠外卡钳的自重滑过零件外圆时，手中的感觉应该是外卡钳与零件外圆正好是点接触，此时外卡钳两个测量点之间的距离，就是被测零件的外径。所以，用外卡钳测量外径，就是比较外卡钳与零件外圆接触的松紧程度，如图2-25（b）所示，以卡钳的包重能刚好滑下为合适。如当卡钳滑过外圆时，手中没有接触感觉，就说明外卡钳比零件外径尺寸大，如靠外卡钳的自重不能滑过零件外圆，就说明外卡钳比零件外径尺寸小。切不可将卡钳歪斜地放上工件测量，这样有误差，如图2-25（c）所示。由于卡钳有弹性，把外卡钳用力压过外圆是错误的，更不能把卡钳横着卡上去，如图2-25（d）所示。对于大尺寸的外卡钳，靠它自重滑过零件外圆的测量压力已经太大了，此时应托住卡钳进行测量，如图2-25（e）所示。(www.daowen.com)

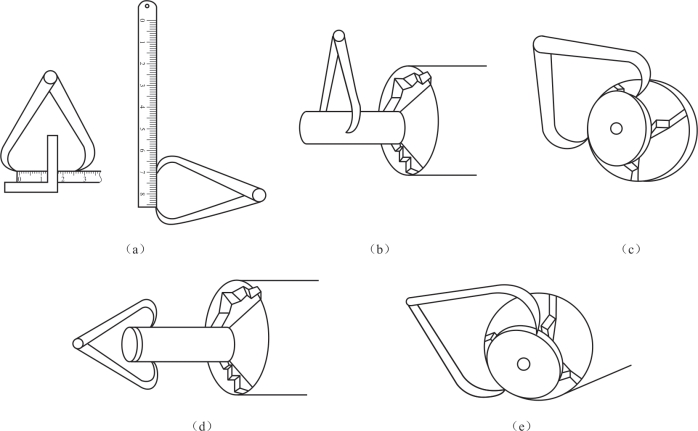

图2-25　外卡钳在钢直尺上取尺寸和测量方法

（a）、（b）、（e）正确；（c）、（d）错误

3.内卡钳的使用

用内卡钳测量内径时，应使两个钳脚的测量点的连线正好垂直相交于内孔的轴线，即钳脚的两个测量点应是内孔直径的两端点。测量时应将下面钳脚的测量点停在孔壁上作为支点，如图2-26（a）所示，上面的钳脚由孔口略往里面一些逐渐向外试探，并沿孔壁圆周方向摆动，当沿孔壁圆周方向能摆动的距离为最小时，则表示内卡钳脚的两个测量点已处于内孔直径的两端点了，再将卡钳由外至里慢慢移动，可检验孔的圆度公差，如图2-26（b）所示。

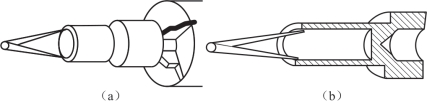

图2-26　内卡钳测量方法

用已在钢直尺上或在外卡钳上取好尺寸的内卡钳去测量内径，如图2-27（a）所示，就是比较内卡钳在零件孔内的松紧程度。如内卡钳在孔内有较大的自由摆动时，就表示卡钳尺寸比孔径内小了；如内卡钳放不进去，或放进孔内后紧得不能自由摆动，就表示内卡钳尺寸比孔径大了；如内卡钳放入孔内，按照上述的测量方法能有1～2 mm的自由摆动距离，这时孔径与内卡钳尺寸正好相等。测量时不要用手抓住卡钳测量，这样手感就没有了，难以比较内卡钳在零件孔内的松紧程度，并使卡钳变形而产生测量误差。

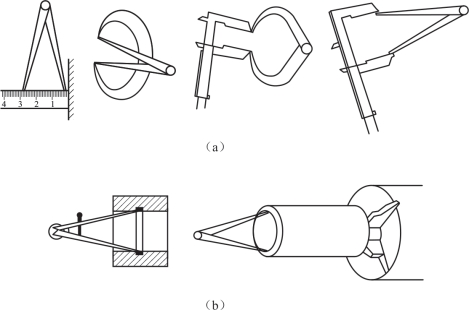

图2-27　卡钳量取尺寸和测量方法

（a）正确；（b）错误

4.卡钳的使用范围

卡钳是一种简单的测量工具，具有结构简单、制造方便、价格低廉、维护和使用方便等特点，广泛应用于要求不高的零件尺寸的测量和检验方面，尤其是对锻铸件毛坯尺寸的测量和检验，卡钳是最合适的测量工具。

卡钳虽然是简单测量工具，只要掌握得好，也可获得较高的测量精度。例如，用外卡钳比较两根轴的直径大小时，就是轴径相差只有0.01 mm，有经验的技术工人也能分辨得出。又如，用内卡钳与外径百分尺联合测量内孔尺寸时，有经验的技术工人完全有把握用这种方法测量高精度的内孔。这种内径测量方法，称为“内卡搭百分尺”，是利用内卡钳在外径百分尺上读取准确的尺寸，如图2-28所示，再去测量零件的内径；或内卡钳在孔内调整好与孔接触的松紧程度，再在外径百分尺上读出具体尺寸。这种测量方法，不仅在缺少精密的内径测量工具时，是测量内径的好办法，而且，对于某零件的内径，如图2-28所示的零件，由于它的孔内有轴，即使使用精密的内径测量工具测量也有困难，但是采用内卡钳搭外径百分尺测量内径方法，就能较好地解决问题。
