下面以二级减速器的中间轴系部件为例说明装配过程及爆炸图生成。

中间轴上安装有大斜齿轮,小锥齿轮及套筒等定位零件及轴承,首先设计好斜齿轮、锥齿轮、轴承、套筒等所有零件图,将这些放在一个目录下,装配图也放在该目录下。装配步骤如下。

1)新建装配文件(组件),输入或装配图文件名shaft-sys.asm。

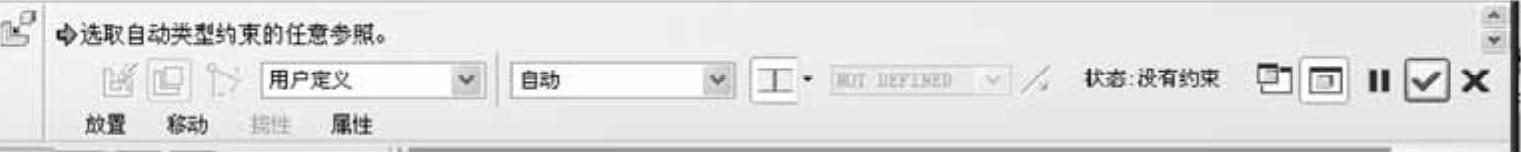

2)点击“插入”-“元件”-“装配”弹出零件浏览对话框,选取工作目录下的轴文件“shaft.rt,系统出现装配上滑面板,如图15-7所示,点击“放置”,出现如图15-8所示限定零件位置的“集”选项卡,并用约束类型为“自动”方式固定轴,点击装配面板的978-7-111-35314-0-Part02-372.jpg按钮,即完成轴的放置。


图15-7 装配上滑面板

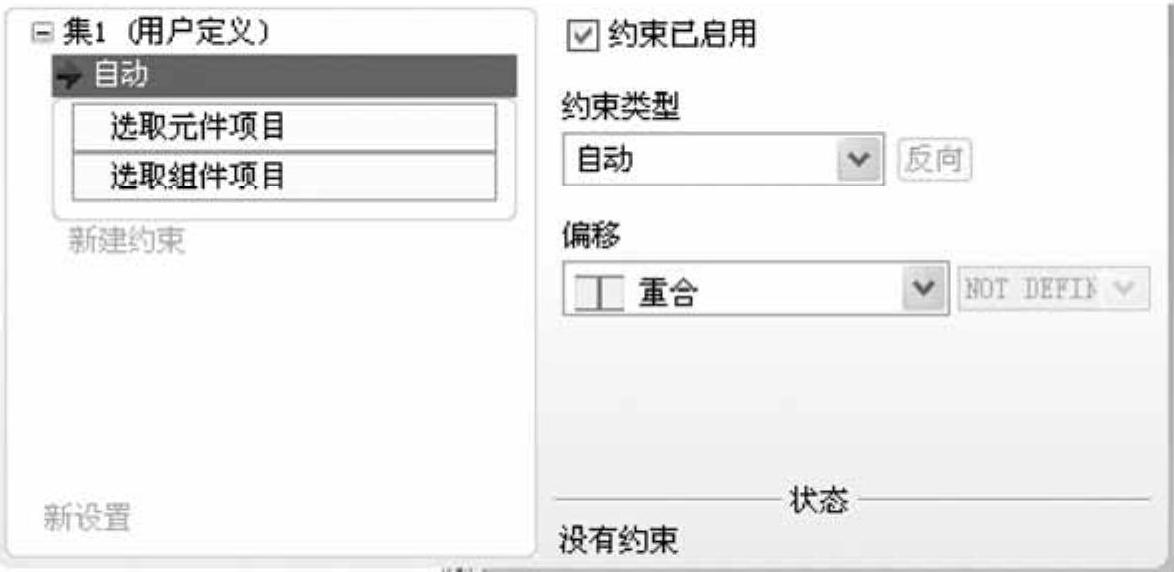

图15-8 放置元件

3)在轴上安装键

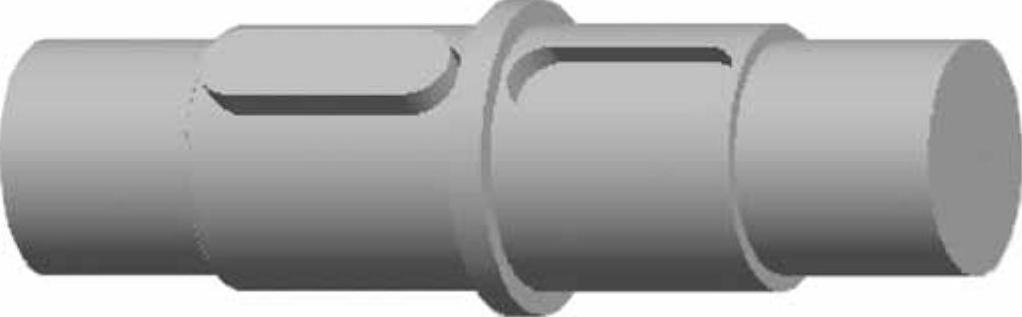

①安装大齿轮的键。用两个约束,键槽的侧面和键的侧面匹配,键的圆头和键槽的圆头插入,键的底面和键槽的底面匹配,完成的键的安装如图15-9所示。


图15-9 键安装完成

②安装小锥齿轮的键。用同样的方式安装小齿轮的键。

4)在轴上安装大斜齿轮和小锥齿轮。

①首先调入零件helical-gear,系统弹出“放置”对话框。

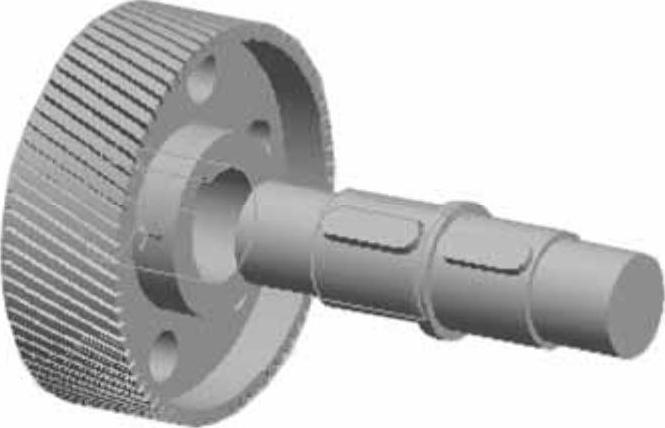

②选约束类型“插入”,在“集”中选择轮毂孔的表面和轴头表面,如图15-10中深色线条表示的曲面。

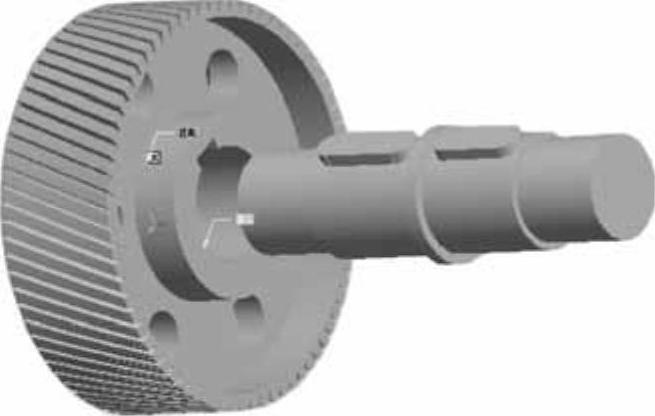

在“集”中点击“新建约束”,约束类型为匹配,并选择齿轮键槽的侧面和键的侧面,如图15-11中,深色线条表示的曲面。


图15-10 齿轮毂孔和轴头的插入约束


图15-11 齿轮键槽和键的侧面匹配约束

再新建约束,约束类型为匹配,并选择齿轮轮毂的端面和轴肩的定位面,如图15-12中深色线条所示的面。


图15-12 齿轮端面和轴肩的匹配约束

③用同样的方法安装小锥齿轮

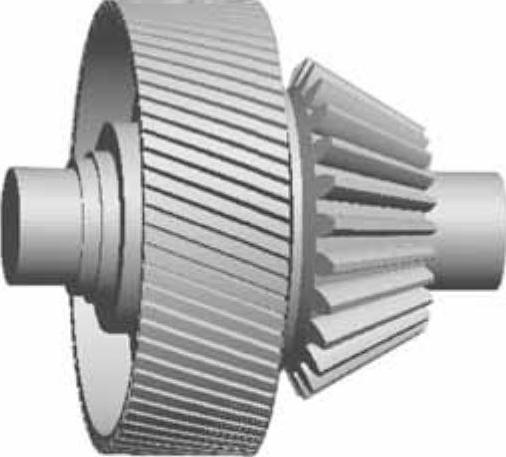

④完成两个齿轮装配,如图15-13所示。


图15-13 齿轮装配完成

5)用约束插入和匹配,装配齿轮和轴承之间的定位套筒。插入约束,选取套筒内孔表面和安装套筒的轴的表面;再新建匹配约束,选择套筒的大端面和齿轮轮毂的端面。通过以上两个约束即可完成套筒的装配。

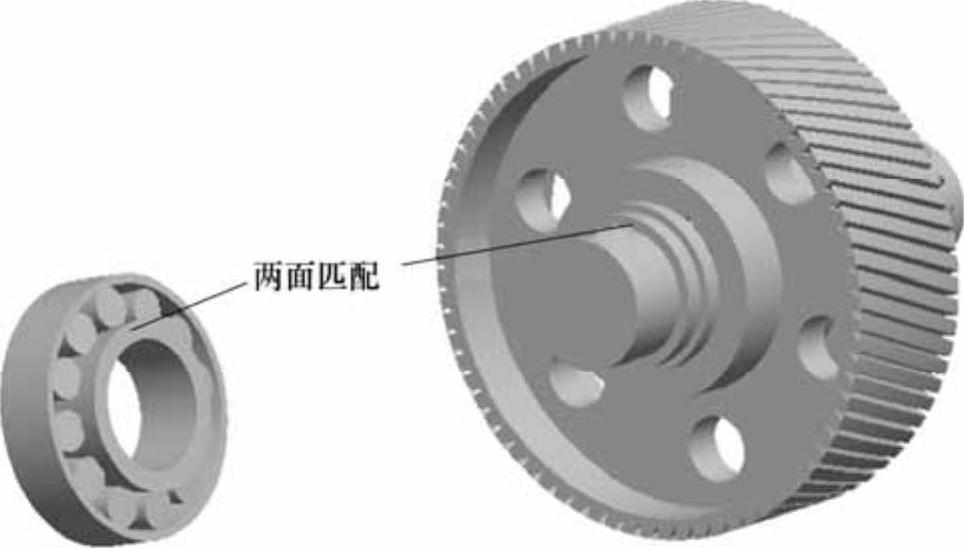

6)用约束插入和匹配安装轴承。插入约束,选择轴承内孔表面和轴颈表面;再新建匹配约束,选择轴承内圈的端面和套筒的小端面,如图15-14所示。


图15-14 轴承装配的匹配约束

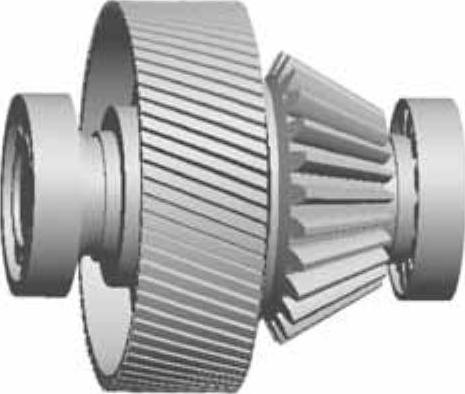

7)装配完成,如图15-15所示。


图15-15 轴系装配图

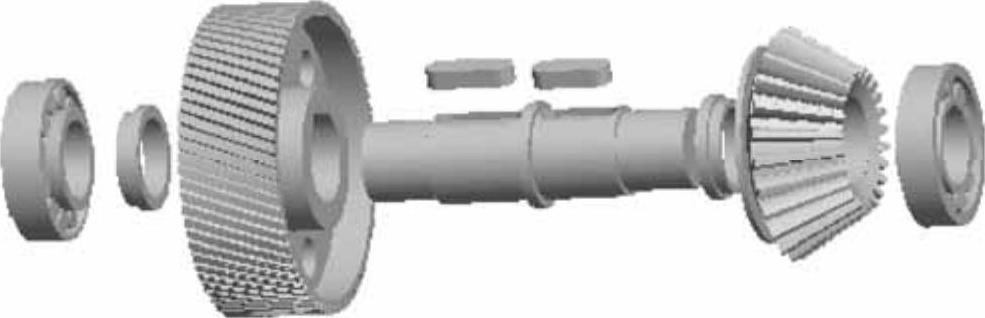

8)生成轴系装配体的爆炸图,如图15-16所示。


图15-16 轴系爆炸图
