在进行元件放置时，放置对话框的右边会出现如图15-1所示的约束类型，用于限定两个零件的位置关系，下面对几个常用约束的用法作以介绍。

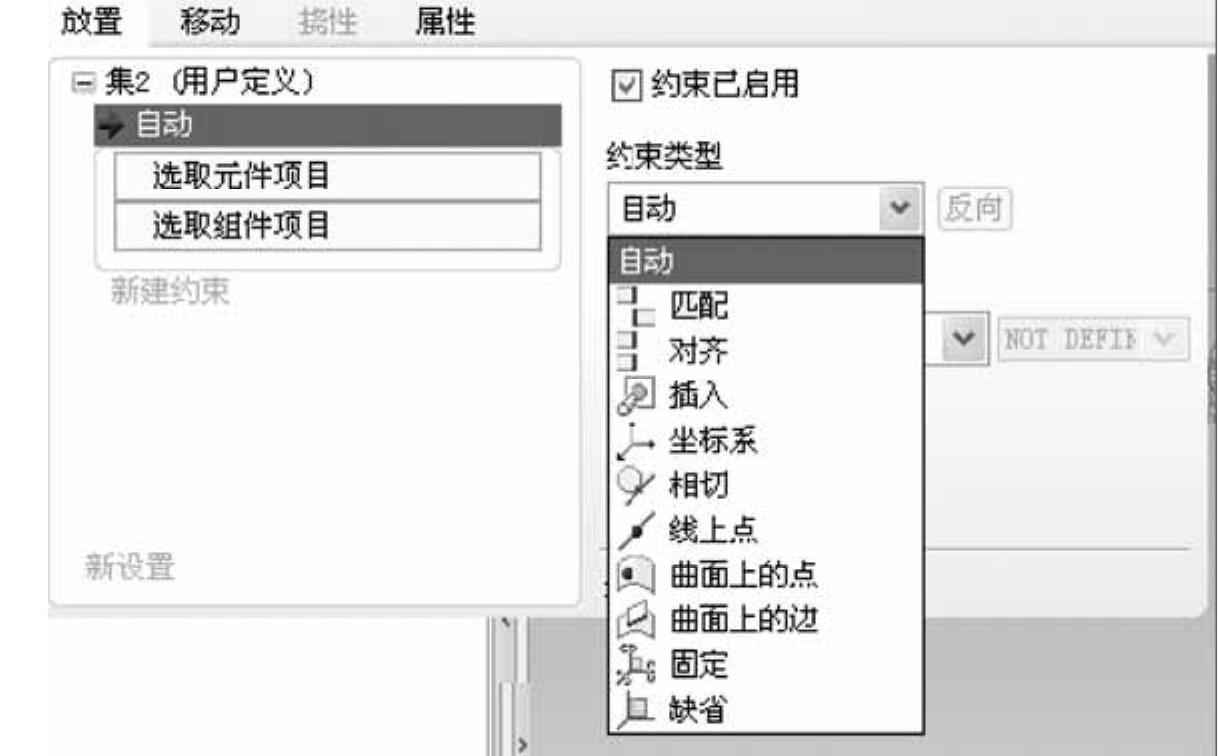

图15-1 装配约束类型

1.匹配

匹配命令用来使两个装配对象上被选定的面接触。当选择的面是坐标面时，要选择坐标面的方向，当用户选择匹配命令时，确定一个装配对象的坐标面的方向为正面，而另一个装配对象的坐标面为反面，也就是使两装配对象的正反面相接触。然而选择装配对象为面时，不用选择方向，因为它没有方向性，图15-2为使用匹配命令的范例。

匹配命令还可以使两个面平行，但面和面之间偏移一定的距离，该距离在用户选择完两个面后由用户输入。图15-3给出了此用法的范例。

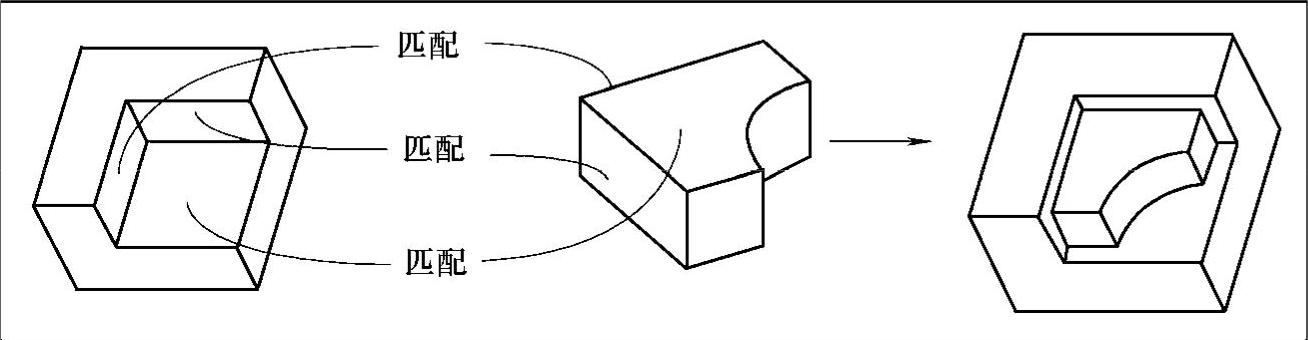

图15-2 匹配示意图

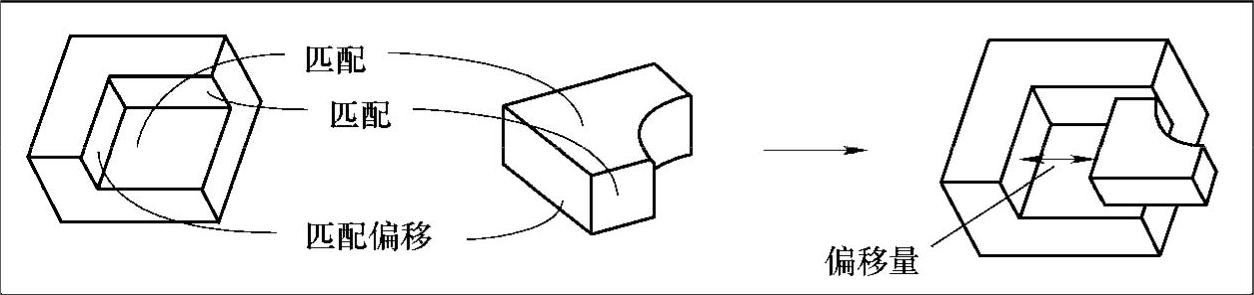

图15-3 匹配-偏移示意图

2.对齐

对齐命令用于使两个面对齐，但不是面对面接触。用对齐命令也可以选择坐标面进行定位，当然也要选择坐标面的方向。另外，用对齐命令也可以使轴类零件的中心线重合，方便了轴和孔的装配。图15-4可以说明对齐的装配型式。(www.daowen.com)

对齐也可以使装配对象的两个面平行且保持一定的距离，距离由用户输入，图15-5为此用法的范例。

注意匹配不能用对齐命令替代。如果用对齐替换，将无法进行装配。对齐命令和匹配命令在对面进行定位时非常容易混淆，用户要记住的就是匹配使两个面相互接触。如果两个装配对象相互错开，这两个面也是面对面的。

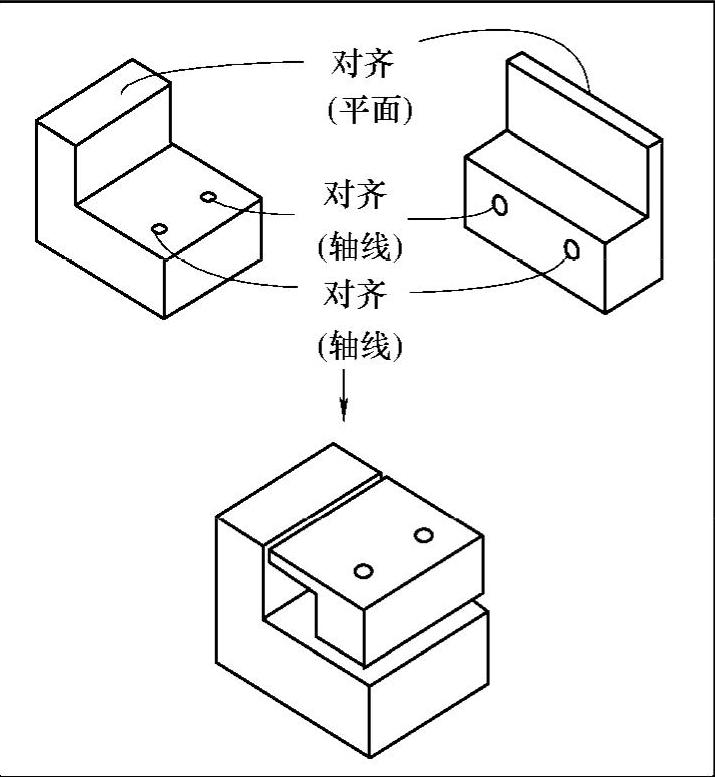

图15-4 对齐示意图

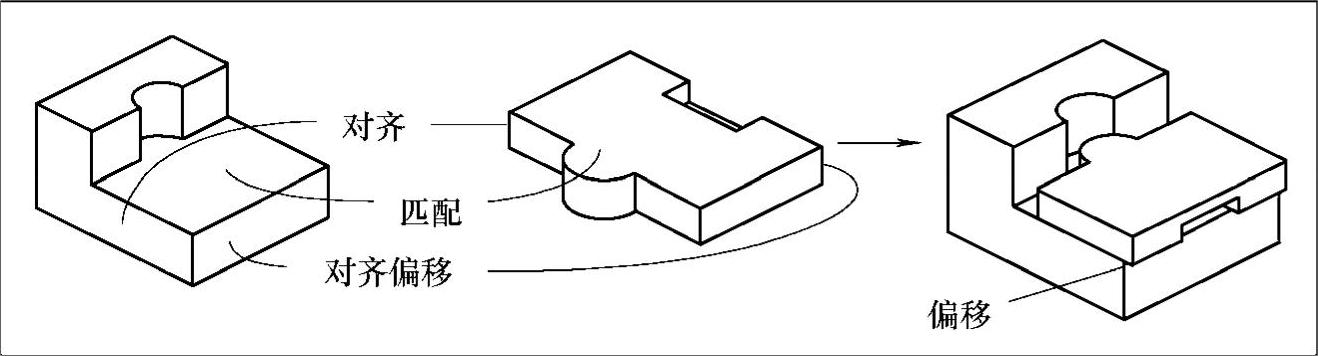

图15-5 对齐-偏移示意图

3.插入

插入命令使两个旋转体的旋转面接触，它和对齐命令相似但不相同，对齐命令要求选择两个中心线，使中心线重合，而插入命令选择的是旋转面。图15-6给出了使用插入命令的例子。

图15-6 插入示意图

上面给出了几种常用约束的使用方法，其他约束类型的用法请参考Pro/E帮助文件。在装配过程中，一次只能用一种方法进行操作，不可能向例图中那样同时操作几种方法，例图中只是说明了各种方法的操作结果，也就是说对两个零件间的定位要结合以上定位方式的一种或几种。
