齿形链设计实例分享

某齿形链传动,原动机为电动机,转速为600r/min,传递功率为130kW;从动装置为一根有滚筒筛的中间轴,其转速为150r/min,电机轴与链轮连接直径为120.65mm,滚筒与链轮连接直径为125.41mm,两链轮轴中心距为1550mm左右,每天工作10h。试设计齿形链传动。

1.确定工作情况系数

机械设计手册,应用系数KA=1.4。

2.确定计算功率Pd


式中 Kz——齿形系数,根据小链轮齿数查表6-41。

3.初选链条齿距p

根据n1=600r/min,由表6-42初选链条齿距有31.75mm和38.1mm两种方案。

4.选择小链轮齿数z1

z1zmin=15,并取奇数。

根据初选齿距,由表6-44(p=31.75mm)和表6-45(p=38.1mm)得链宽b=1mm的齿形链额定功率表,并考虑到i12=4,z2<100,拟定如表13-1所列的四种方案。

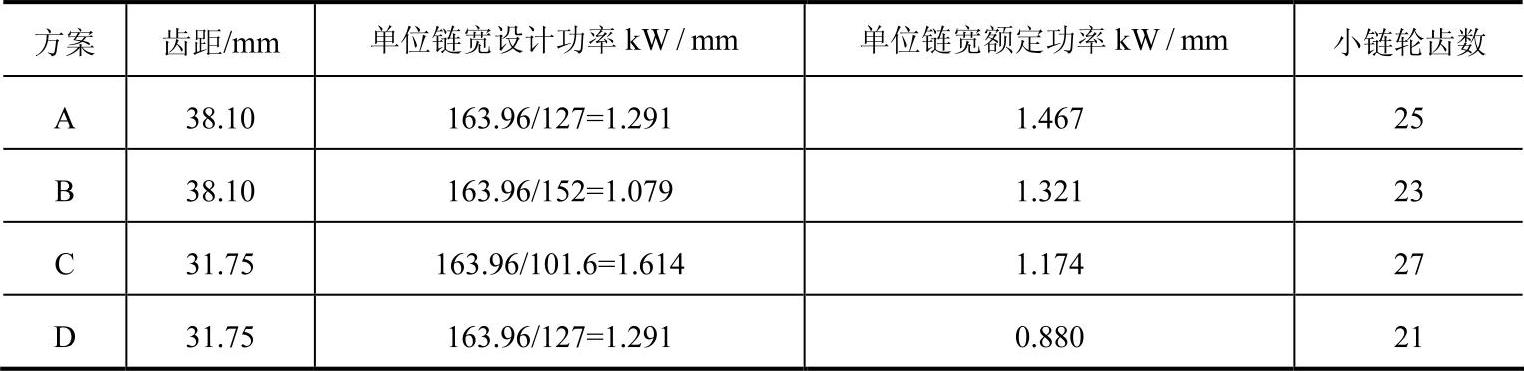

表13-1 齿形链设计方案


由表13-1可见,方案C和D不能选用,因为单位链宽的设计功率大于单位链宽的额定功率。A和B都在正常选用范围内,但B方案小链轮齿数小于A方案,可以使链传动结构最紧凑,所以选择方案B。

5.确定大链轮齿数z2(www.daowen.com)


6.计算链节数Lp


Lp=140。

7.精确计算中心距a


8.计算链速,选定润滑方式


根据图6-21,链速为5m/s时,处在方式3的润滑方式,即油池或油盘飞溅润滑,再由表6-52,工作温度为4~38℃,链速v=5.715m/s≤8m/s,选润滑油牌号为100。

设计计算结果p=38.10mm;链宽为152mm,外导式齿形链140节,z1=23;z2=92;a=1513.84mm。

根据分度圆直径计算式d=p/sin(180°/z)得

d1=38.10mm/sin(180°/23)=279.804mm

d2=1115.957mm

齿形链链轮除齿槽形状与滚子链不同外,其他的都大致相同,在此省略齿形链链轮工作图。
