如何用AutoCAD绘制套筒滚子链链轮工作图

首先计算绘制小链轮零件图所需几个主要参数尺寸。

1)齿顶圆直径。查表6-46,得


齿顶圆舍小数,取整数,即为161mm。

2)齿根圆直径。查表6-46得

df=d-d1=151.99mm-11.91mm=140.08mm

d1为滚子直径,由表6-35查得d1=11.91mm。

3)量柱直径及其偏差。查表6-49,dR=d1,偏差为+00.01mm。

4)量柱测量距。查表6-49,则(www.daowen.com)


公差为0-0.30mm。

5)齿的轴向宽度。查表6-47,bf1=0.95b1=0.95×12.57mm=11.94mm。

6)轴向齿廓的齿侧半径。查表6-47,rx公称=p=19.05mm,其公差为h14,取rx=20mm。

7)轮毂尺寸的确定。毂孔直径根据轴头的直径确定,假设毂孔直径为50mm,由链轮直径d=151.99mm查表6-51得K=9.5mm,轮毂厚度h=9.5mm978-7-111-35314-0-Part02-310.jpgm,取20mm,则轮毂直径为90mm,轮毂宽度l=(2.6~3.3)×20mm=52~66mm,取为65mm。

链轮的AutoCAD工作图与带轮类似,不再赘述。和带轮工作图的不同在于,多了链轮加工检验用特性表。此表内容包括链齿距、滚子直径、链轮齿数、检验链轮用的量柱直径、量柱测量距及链轮齿形信息。其次,齿形轴面图需要局部放大。最终的零件工作图如图13-2所示。

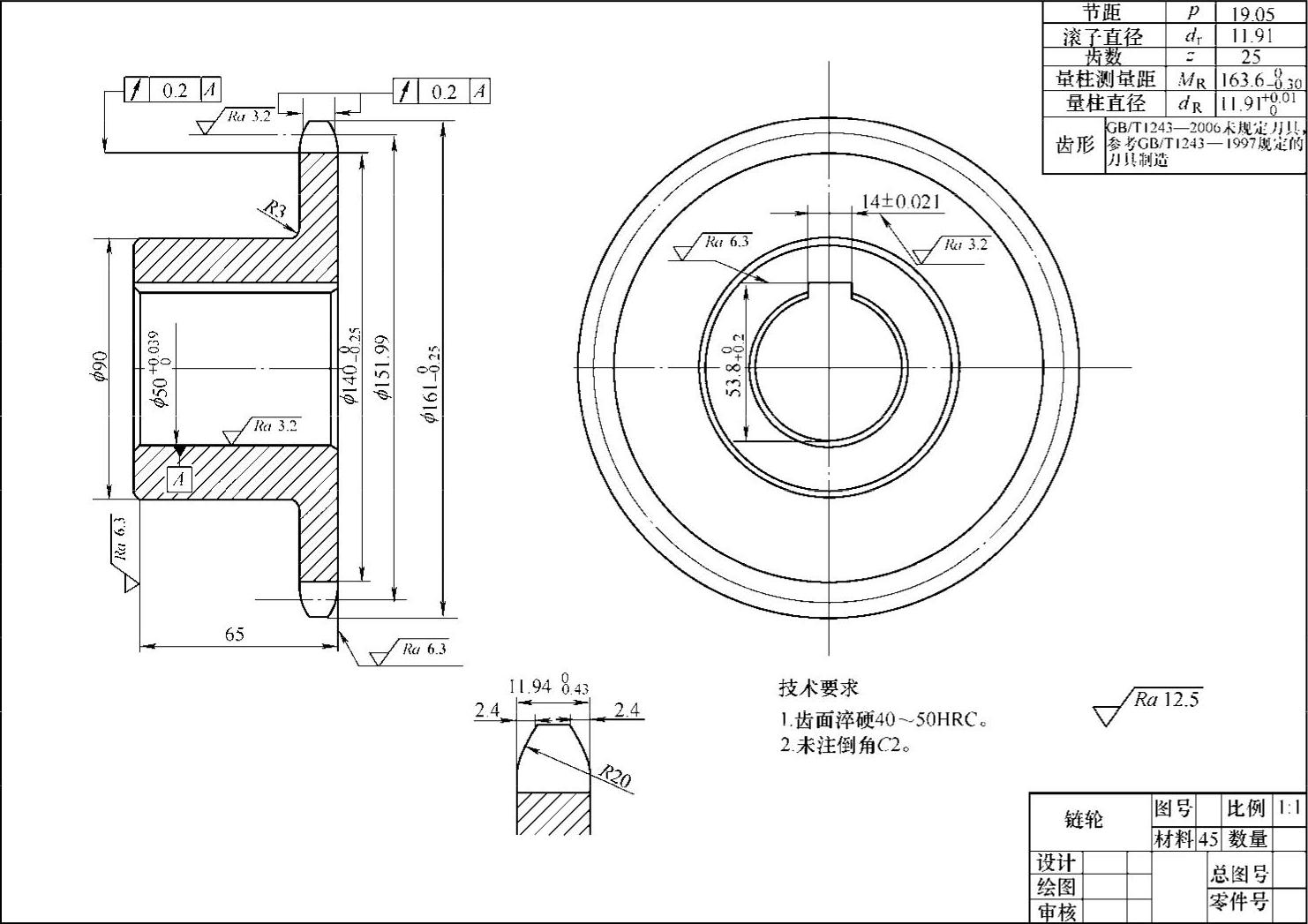

图13-2 小链轮工作图
