设计一载荷不稳定输送机链传动。电动机转速n1=720r/min。从动轮转速n2=250r/min,电动机功率P=7.5kW,电动机为Y160L—8,链轮中心距不超过1100mm,三班制工作,绘制链轮工作图。
1.选择链轮齿数
(1)小链轮齿数z1假定链速v=3~8m/s,可知z1≥21,取z1=25。

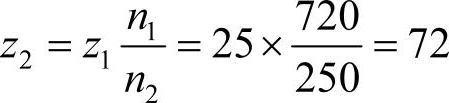

(2)大链轮齿数z2
取z2=73(奇数)。
2.确定计算功率Pd
结合原动机工作特性(见表6-37)和工作机特性(见表6-38),由表6-36查得f1=1.4,再由图6-43查得f2=0.75。则
Pd=f1f2P=1.4×0.75×7.5kW=7.875kW
3.选择链条
根据Pd=7.875kW和n1=720r/min,查图6-19选取链型号,为12A,其链齿距p=19.05mm。
4.确定链节数Lp
1)初定中心距a0。取a0=40p,f3直接计算或者由表6-39查得f3=63.326。

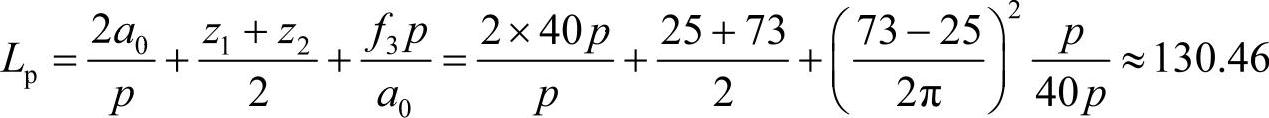

2)计算链节数,即
(www.daowen.com)
取Lp=132(偶数)。
5.计算链速

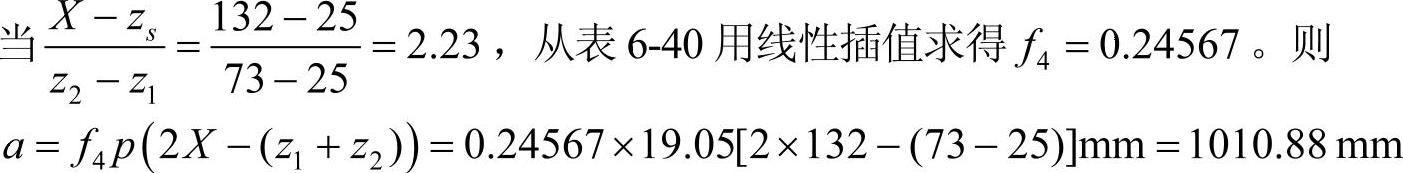

6.最大链轮中心距
7.计算压轴力FQ
8.润滑方式选择
对链条12A,用链速v=5.715m/s,在图6-21查得为第三范围,可选择油池润滑或油盘飞溅润滑。
再由表6-52可知,工作温度为4~38℃,链速v=5.715m/s≤8m/s,选润滑油牌号为100。
9.结构设计
小链轮直径d=psin(180°/z)=19.05/sin(180°/25)mm=151.99mm,实心式结构,其他尺寸参考机械设计手册和轴的设计。

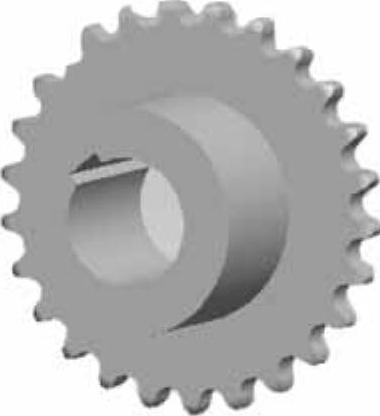

图13-1 链轮实体图
