（见表12-1～表12-8）

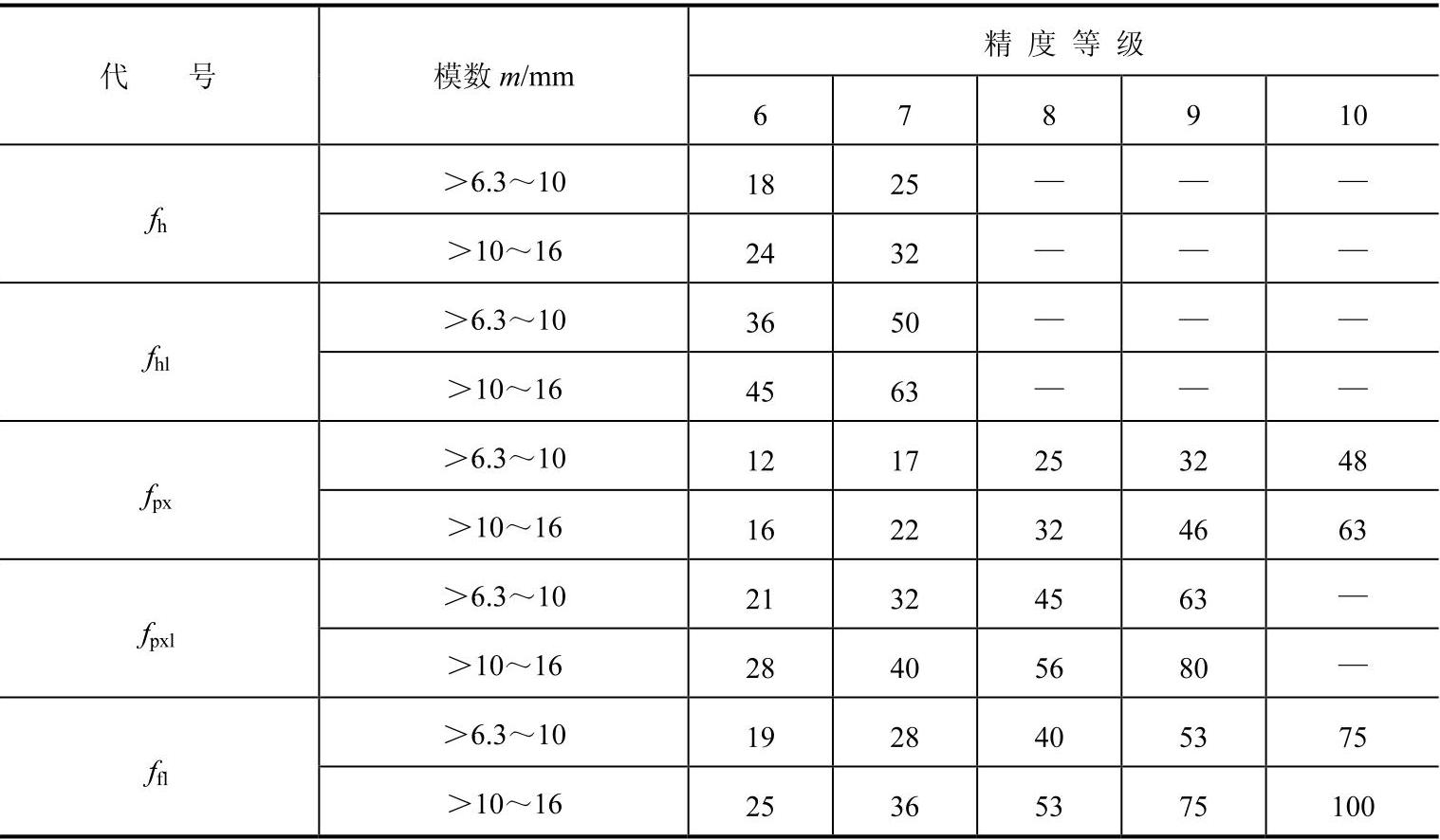

表12-1 蜗杆的公差和极限偏差f_h、f_hl、f_px、f_f1、f_pxl （单位：µm）

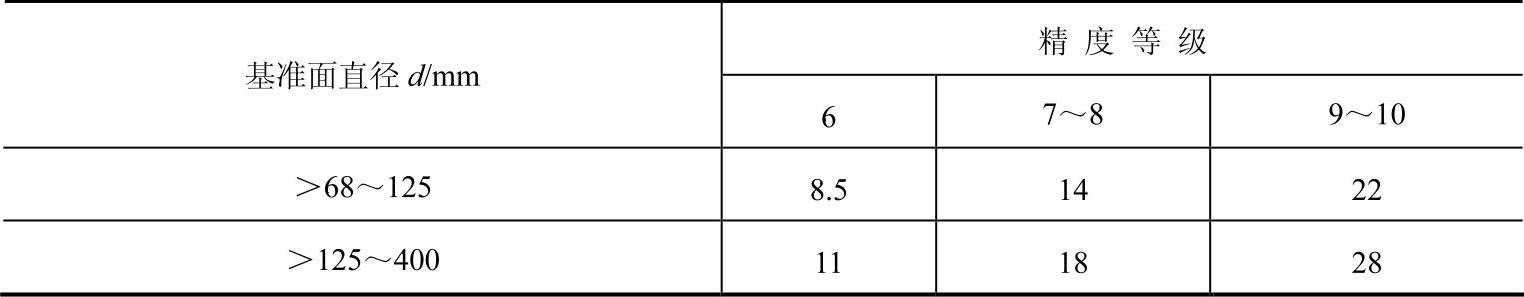

表12-2 蜗杆、蜗轮齿坯基准面径向和轴向跳动公差

注：1.当三个公差组的精度等级不同时，按最高精度等级确定公差。

2.当以齿顶作为测量基准时，也即为蜗杆、蜗轮的齿坯基准面。

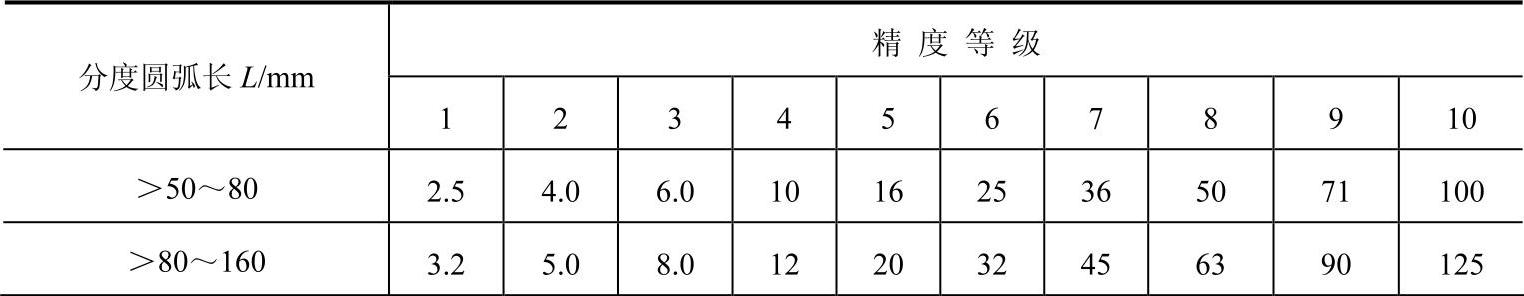

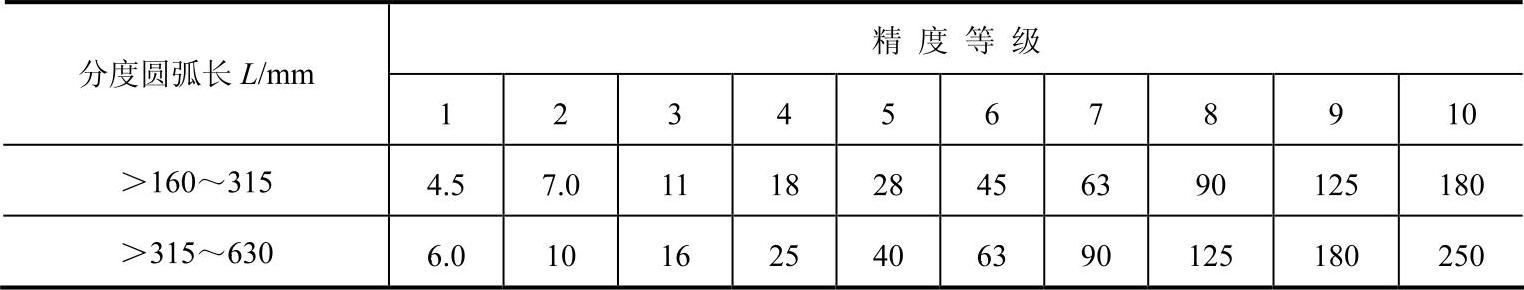

表12-3 蜗轮齿距累积公差F_p及k个齿距累积公差F_pk （单位：µm）

（续）

①F_p和F_pk按分度圆弧长L查表；

查F_p时，取；

查F_pt时，取L=Kπm。（K为2到小于z₂/2的整数）。

②除特殊情况外，对于F_pt。K值规定取为小于z₂/6的最大整数。

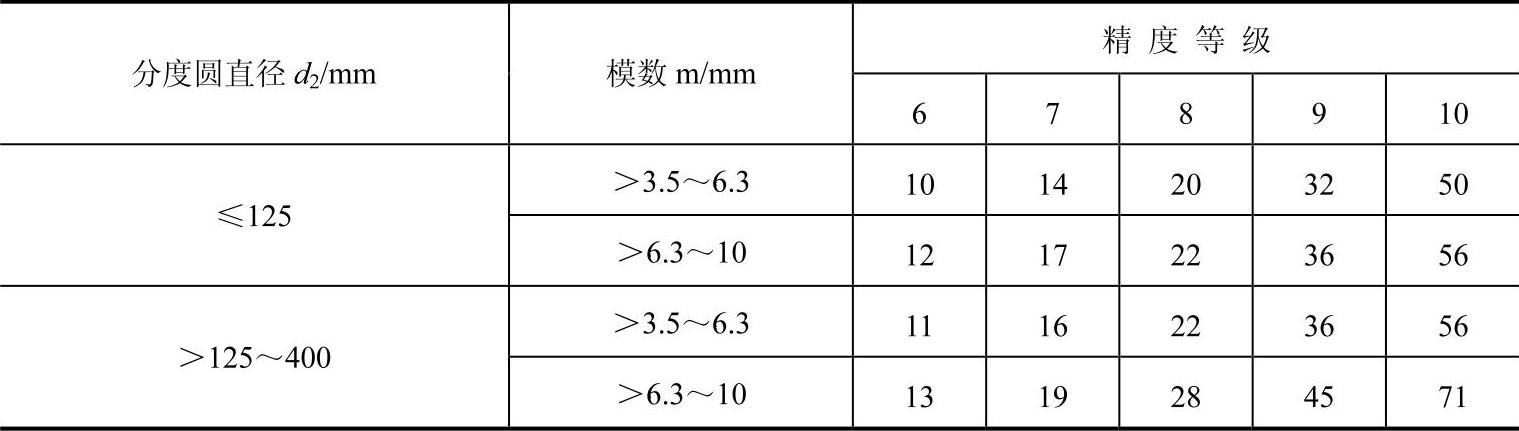

表12-4 齿距极限偏差f_pt值 （单位：µm）(www.daowen.com)

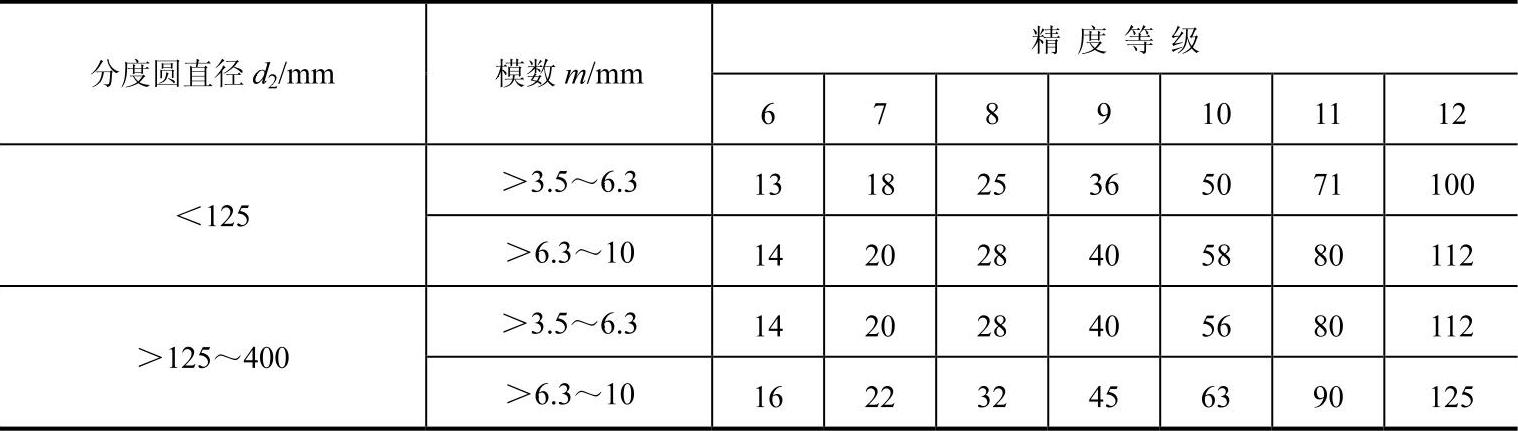

表12-5 蜗轮齿形公差f_f2 （单位：µm）

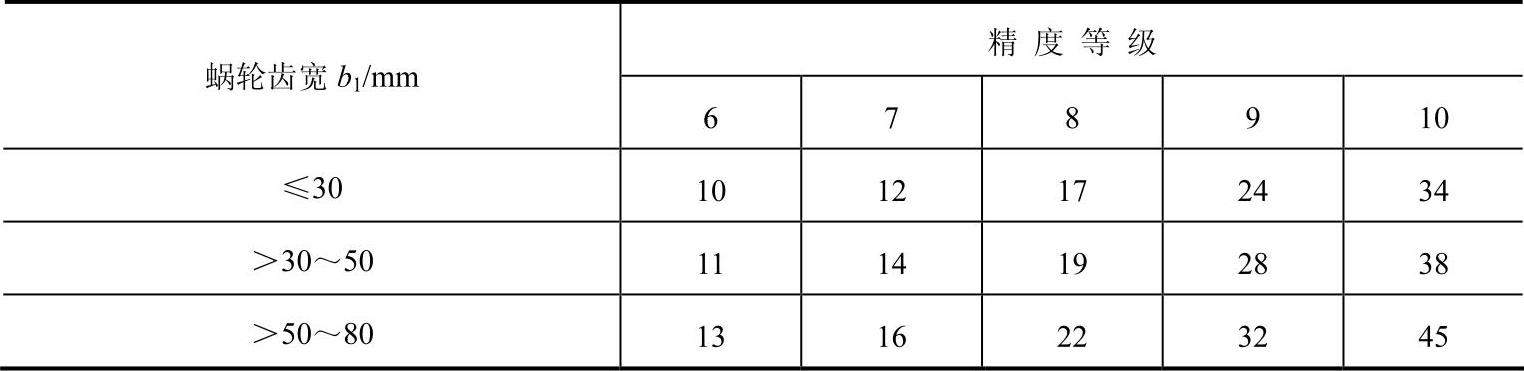

表12-6 轴交角极限偏差f_Σ值 （单位：µm）

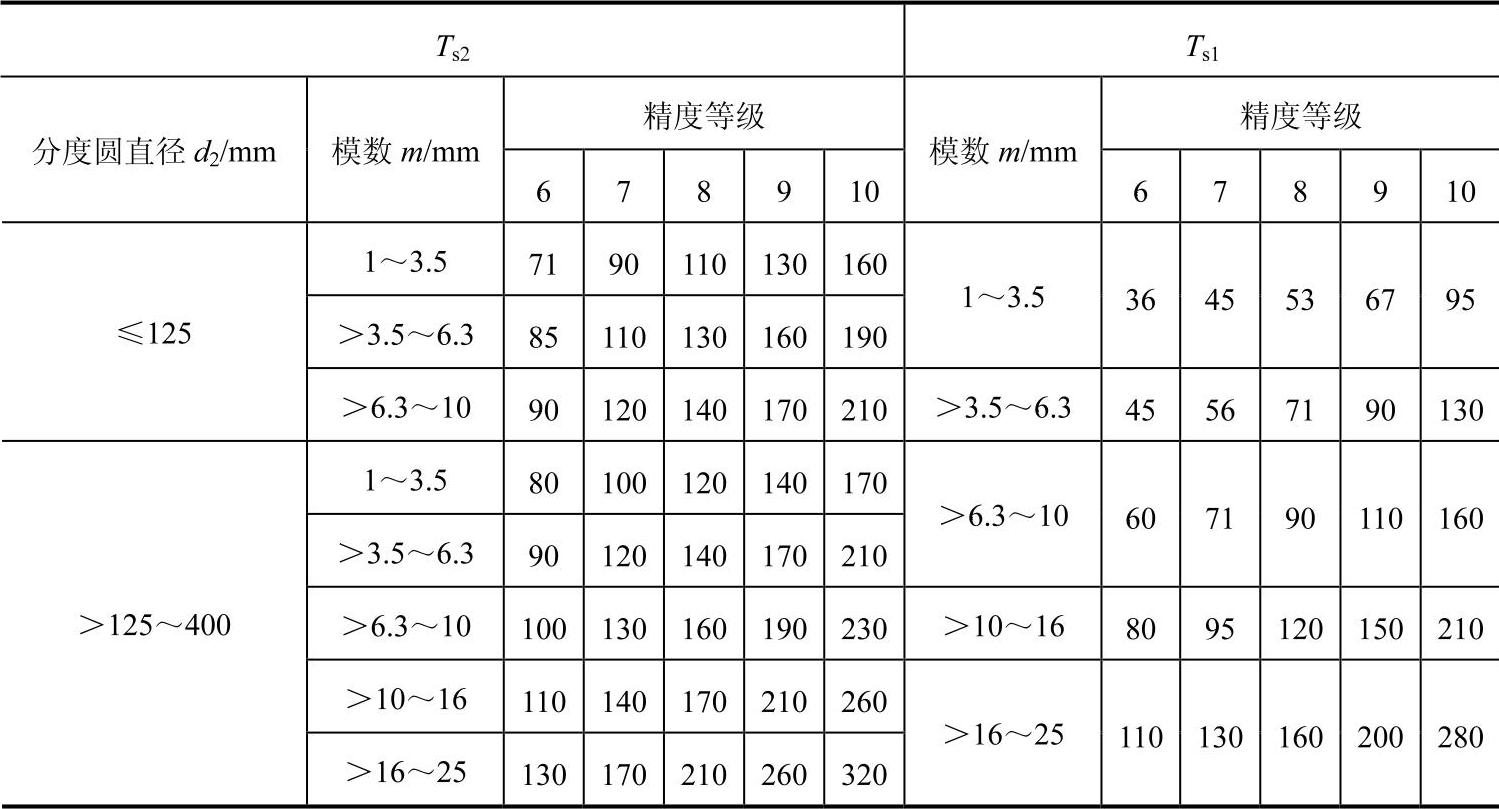

表12-7 蜗轮齿厚公差、T_s2蜗杆齿厚公差T_s1值 （单位：µm）

注：1.精度等级公别按蜗轮、蜗杆第Ⅱ公差组确定。

2.在最小法向侧隙能保证的条件下，T_s2公差带允许采用对称分布。

3.对传动最大法向侧隙j_nmax无要求时，允许蜗杆齿厚公差T_s1增大，最大不超过两倍。

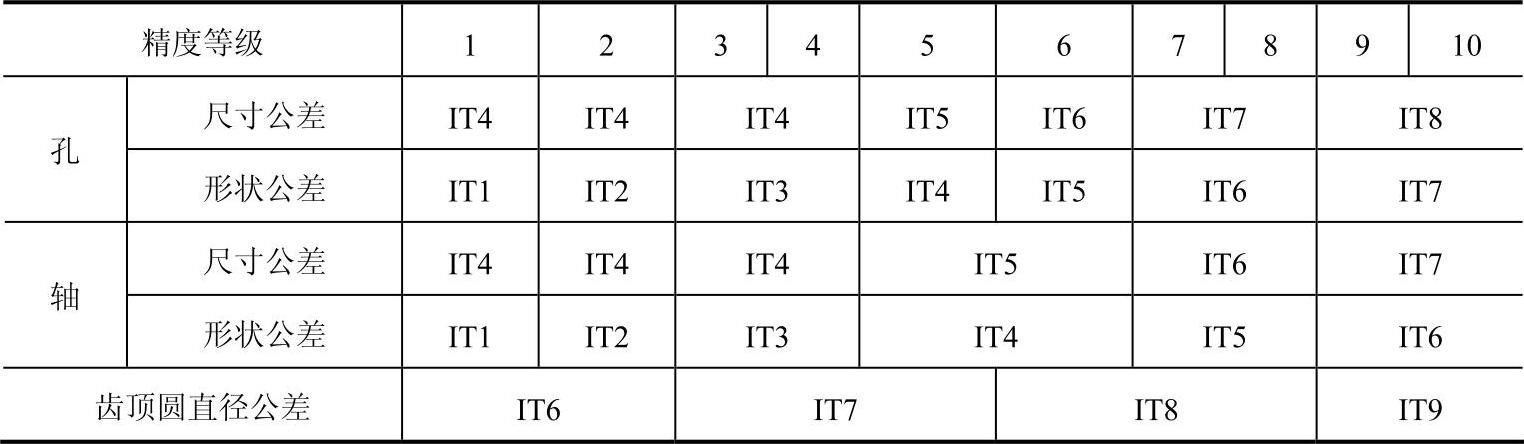

表12-8 蜗杆蜗轮齿坯尺寸和形状公差

注：1.当三个公差组的精度等级不同时，按最高精度等级确定公差。

2.当齿顶圆不作测量齿厚基准时，尺寸公差按IT11确定，但不得大于0.1mm。

3.IT为标准公差，按GB/T1800.1—2009的规定确定。
