使用AutoCAD绘制蜗轮工作图的技巧

蜗轮的绘制和齿轮类似,此处不再赘述。

不同于齿轮的是,为了节省锡青铜,蜗轮结构采用齿圈压配式结构。零件由齿圈和轮芯两部分组成,是一个装配图,要有明细表,注明齿圈、轮芯的材料及螺栓的型号和数量。完成的蜗轮零件如图12-12所示。

对于蜗轮,也要标注啮合特性表,与齿轮类似,只是要查GB/T10089—1988确定蜗轮检验项目的数据。

1)确定精度等级,v2<3,选8级精度。

2)确定检验项目:

①第Ⅰ公差组:Fp。按分度圆弧长1/2×3.14×320mm=502.4mm,查表12-3,得Fp=125µm。

②第Ⅱ公差组:fpt。查表12-4,得fpt=32µm。

③第Ⅲ公差组:ff2。查表12-5,得ff2=28µm。

3)传动检验项目:(www.daowen.com)

①齿厚及偏差,首先查表12-7,Ts2=170µm,则齿厚上偏差Ess2=0,下偏差Esi2=-Ts2,则Esi2=-170µm。

②轴交角极限偏差±fΣ,按b2=62mm查表12-6得fΣ=22µm。

4)齿坯的公差及偏差。尺寸公差查表12-8。形状公差,当分度圆直径为336mm,则跳动公差为18μm。

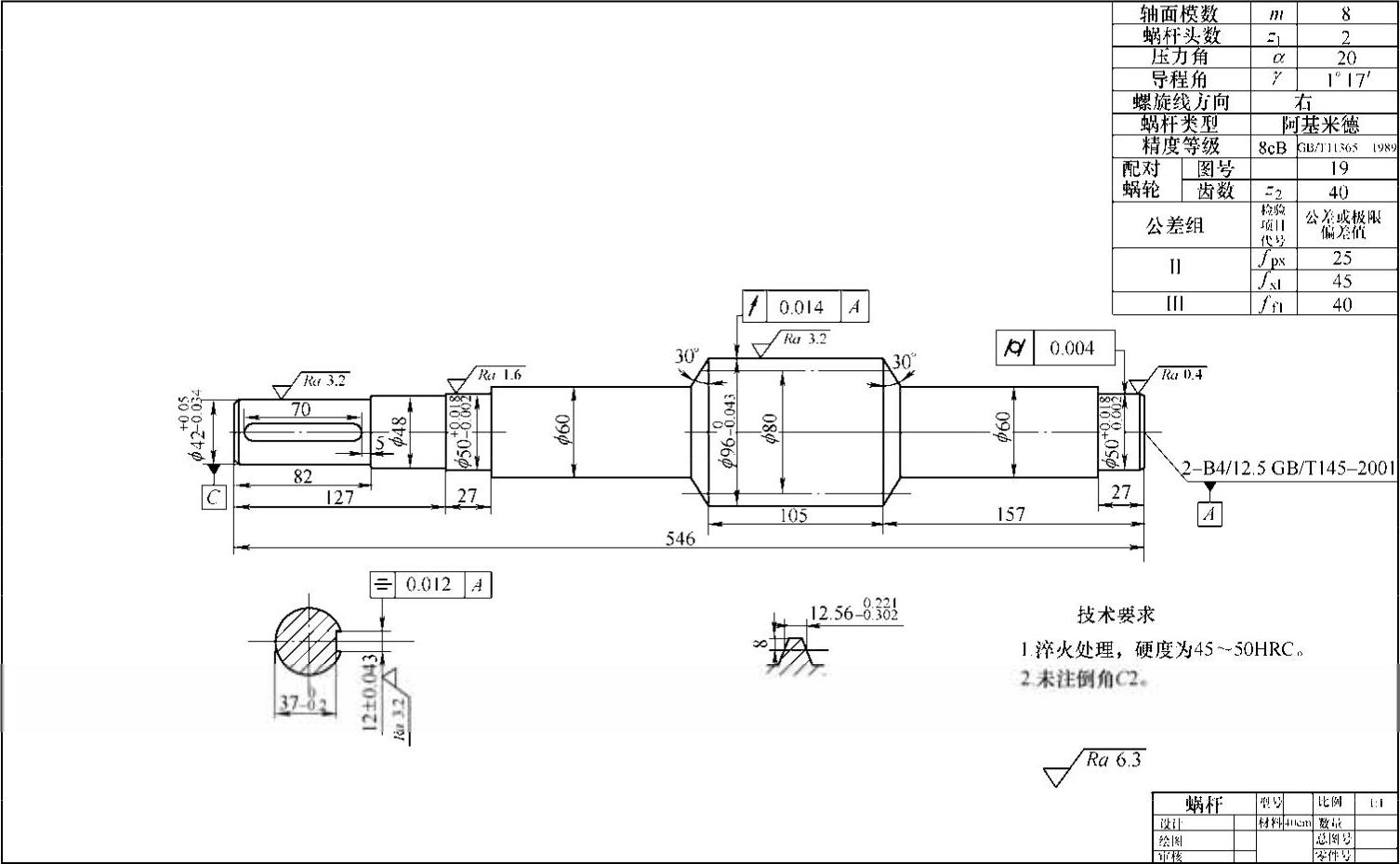

图12-11 蜗杆零件图

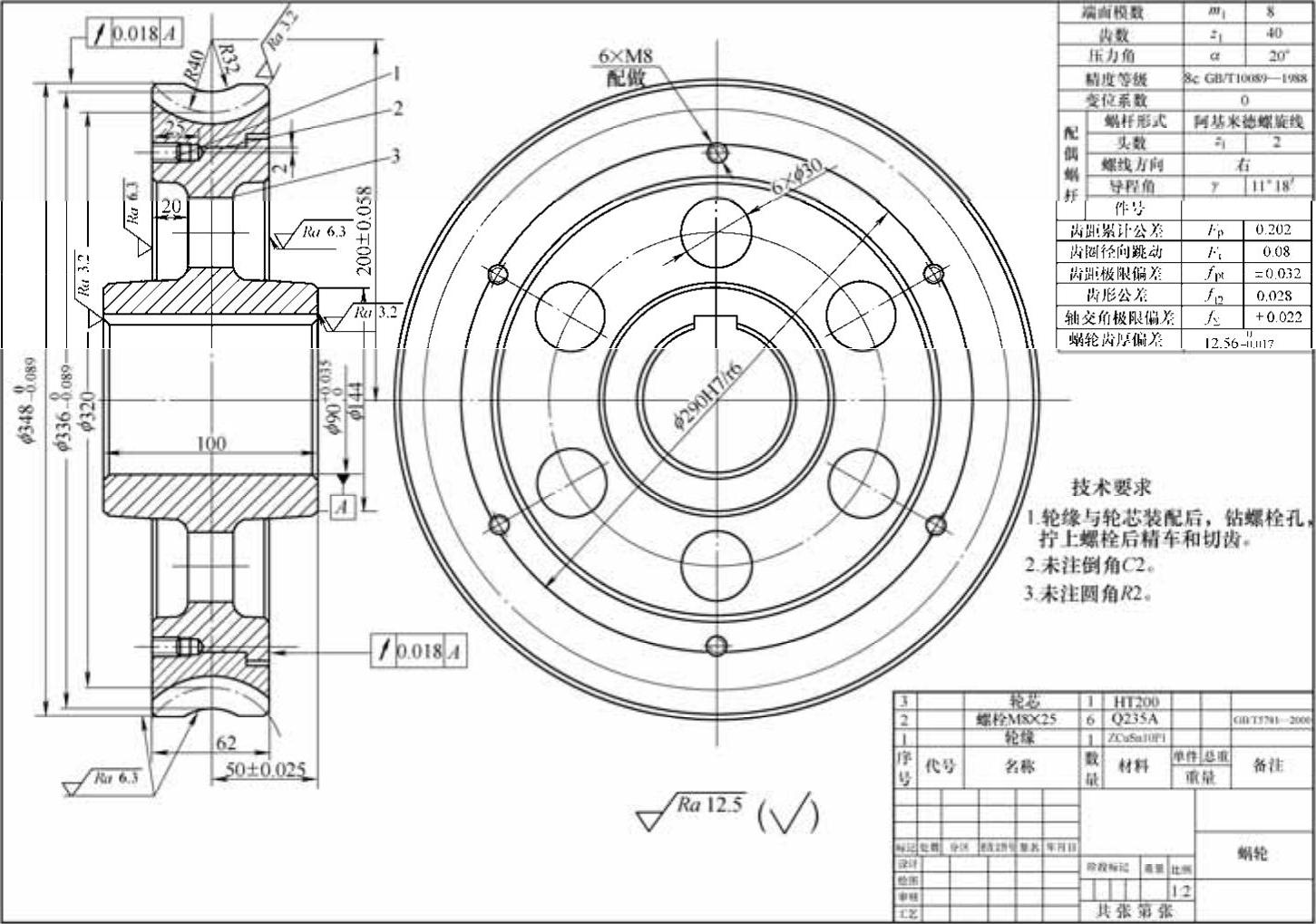

图12-12 蜗轮零件图
