蜗轮的建模过程与齿轮类似。

（1）建立蜗轮轮坯 和带轮轮坯的建立方法相同，不再赘述，完成的特征如图12-5所示。

（2）创建齿廓曲线 在中间平面内建立蜗轮端面齿廓渐开线，并镜像渐开线，完成的特征如图12-6所示。

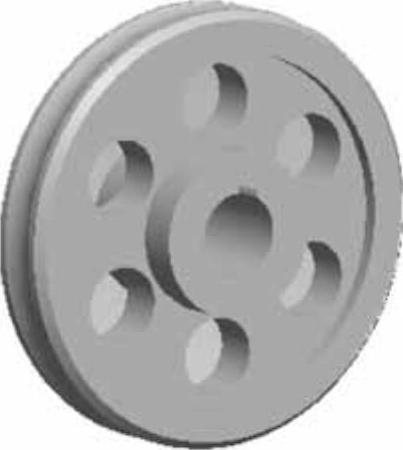

图12-5 蜗轮毛坯

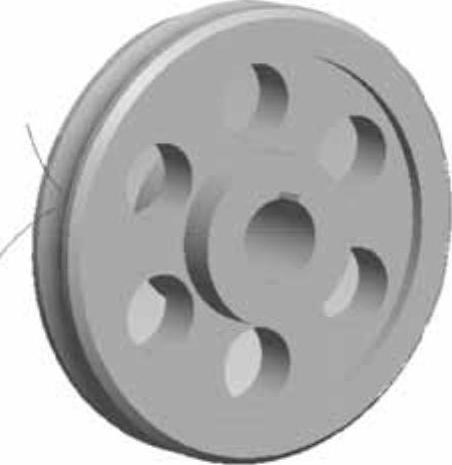

图12-6 齿廓渐开线特征

（3）变截面扫描切第一个轮槽

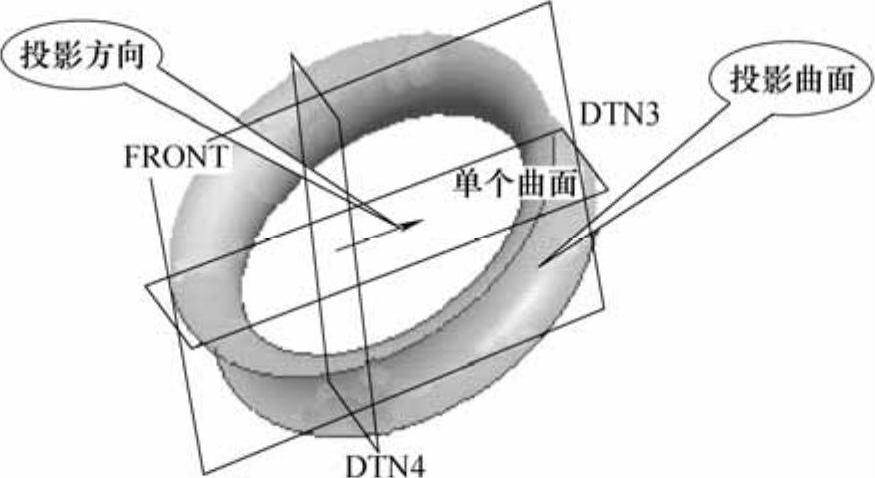

1）首先创建扫引轨迹。首先用旋转命令创建一个投影曲面，如图12-7所示，此曲面的剖面形状为蜗杆的分度圆的半圆，并与蜗轮分度圆相切。

再在分度圆相切与轴线平行的平面内画一条与轴线成螺旋角（导程角）的斜直线，如图12-8所示，将其投影到投影曲面上形成宽度一半的扫引轨迹，如图12-9所示。

(www.daowen.com)

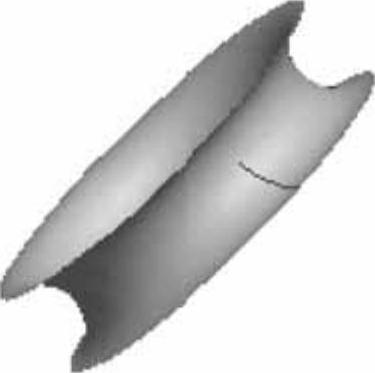

图12-7 投影曲面

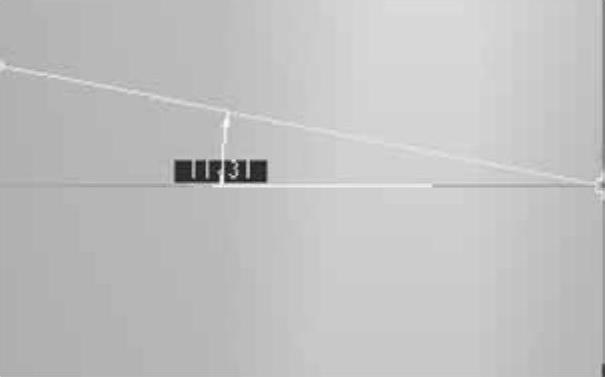

图12-8 投影曲线的斜直线

最后用同样的方式，创建另一半宽度的螺旋线。

2）用变截面扫描切掉一个齿槽。以上一步建立的两条投影曲线为原点轨迹，蜗轮轴线方向为截面的恒定法向，截面形状为两条渐开线、齿根圆及齿顶圆围成的封闭图形线，分两次变截面扫描切掉一个齿槽。

3）阵列轮槽。为了阵列轮齿特征，首先对创建完成的第一个轮齿特征进行“复制”、“旋转”操作，从而创建第二个轮齿特征，对第二个轮齿进行阵列。完成的蜗轮如图12-10所示。

图12-9 扫描轨迹线

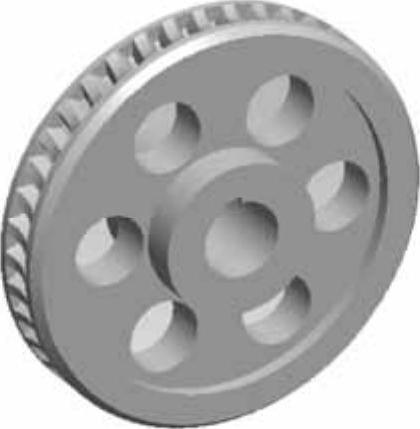

图12-10 蜗轮实体
