设计一混料机用的闭式一级蜗杆减速器中的普通圆柱蜗杆传动。已知蜗杆输入功率P1=9.6kW,蜗杆转速n1=1460r/min,传动比i=20,单向转动,载荷稳定,蜗杆减速器每日工作8h,工作寿命10年,单件生产。
1.选择蜗杆和蜗轮材料及热处理方法
考虑蜗杆转速较高且连续工作,单件生产,蜗轮材料选用铸造锡青铜ZcuSn10Pl(金属模铸造);蜗杆材料选用40Cr,表面淬火,硬度为45~50HRC。
2.选定蜗杆头数和蜗轮齿数取蜗杆头数z1=2,则蜗轮齿数z2=2×20=40。
3.确定模数和蜗杆分度圆直径
(1)计算模数和蜗杆分度圆直径 因为闭式传动,主要失效形式为疲劳点蚀,因此按蜗轮齿面接触疲劳强度计算模数和蜗轮分度圆直径。
1)确定许用接触应力。由表6-65查得[σ0H]=268MPa。而应力循环次数
则寿命系数,则许用接触应力
[σH]=ZN[σ0H]=0.75×268MPa=201MPa
2)确定公式中的系数。K=KAKvKβ,查表6-63,取工况系数KA=1;根据第6.4.1节的内容,则Kv=1,Kβ=1;查表6-65,cosγ=0.978。
3)计算m2d1。

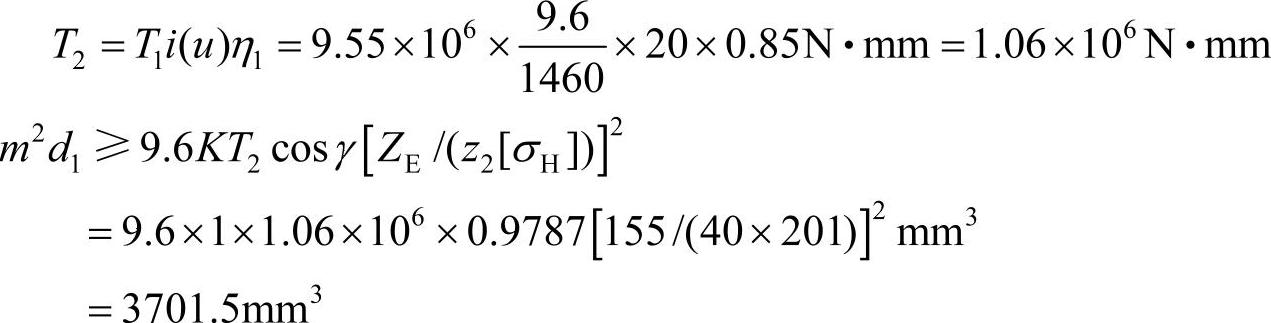

计算蜗轮转矩,估取η1=0.85,则
由表6-58规定的普通圆柱蜗杆传动的m与d的匹配值取m2d1=5120mm3,m=8mm,d1=80mm。
(2)校验蜗轮齿的弯曲强度

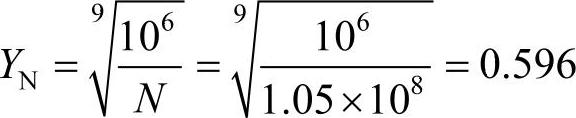

1)寿命系数
由表6-68查得[σF]0=56,所以[σF]0=[σ0F],则YN=0.596×56=33.4。

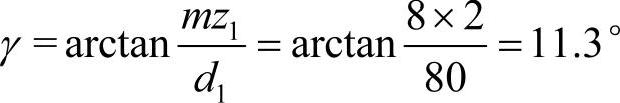

2)螺旋角系数。,因
则
3)齿形系数YFa2。蜗轮当量齿数,查图6-54得齿形系数YFa2=2.43。

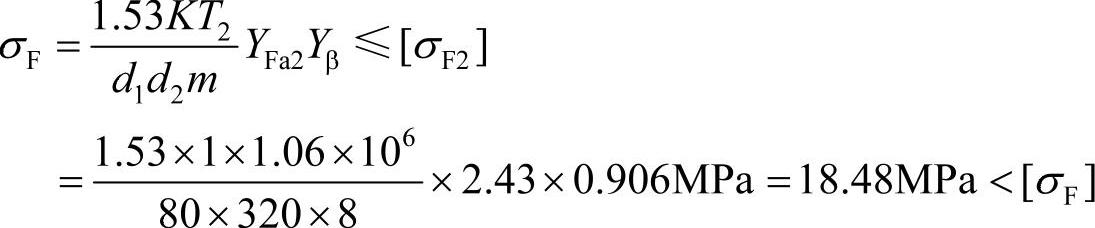

4)校验齿根的弯曲强度。

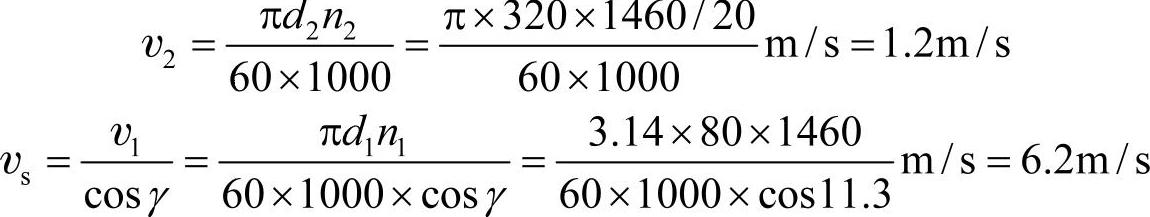

4.蜗轮圆周速度v2及相对滑动速度vs
(www.daowen.com)
5.计算蜗轮、蜗杆其他尺寸
(1)蜗杆尺寸
d1=80mm
da1=d1+2ha=80mm+2×8mm=96mm
df1=d1-2(ha1+c)=80mm-2.4×8mm=60.8mm
px=πm=8πmm
pz=zpx=2×8πmm=16πmm
(2)蜗轮尺寸
d2=mz2=8×40mm=320mm
da2=d2+2ha=320mm+2×8mm=336mm
df2=d2-2(ha2+c)=320mm-2.4×8mm=300.8mm
蜗轮咽喉母圆半径rg2=a-da2/2=200mm-336mm/2=32mm
蜗轮齿宽建议取,取b2=62mm。
(3)中心距
蜗轮齿宽角
θ=2arcsin(b2/d1)=2arcsin(62/80)=101.6°
6.热平衡计算
按滑动速度vs=6.2m/s,由表6-59,得当量摩擦角φv=1°17′=1.28°,计算传动效率η:

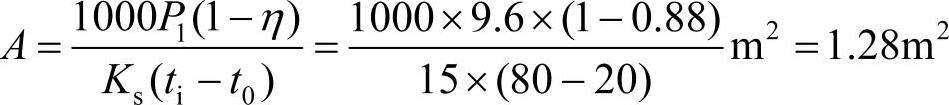

取油的允许温度t=80℃,环境空气温度t0=20℃。按自然通风条件,取散热系数Ks=15,计算所需的散热面积为
7.蜗杆蜗轮的结构
(1)蜗杆结构 蜗杆采用车制蜗杆,蜗杆轴的最小直径根据轴强度计算估算,d≥22.1mm,所求d为轴最细处,轴和电动机通过联轴器连接,有键槽,轴径应增加5%,d=22.1×1.05mm=23.2mm,与之连接的电动机为Y160M—4,电动机的轴为42mm,外伸长度为110mm,与之配套的弹性柱销联轴器选用HL3,与蜗杆连接端选J型轴孔,因此蜗杆轴外伸端的最小直径取为40mm,其联轴器长度84mm,因此外伸长度为82mm。其他结构见蜗杆零件图12-11。
(2)蜗轮结构 轴的最小直径按公式计算d≥58.2mm,考虑到蜗轮轴最小处安装工作机的轮毂,所以直径要增大5%,d=58.2×1.05mm=61.1mm,取为标准直径63mm,定位轴肩的直径73mm,,轴承处轴颈直径为75mm,轴承定位轴径为87mm,则安装蜗轮处的轴头直径为90mm。
参考蜗轮结构设计的经验公式,见第6.4.1节,轮毂直径为1.6×90mm=144mm,宽度为1.2×90mm=108mm,辐板厚度>1.7×8mm=13.6mm,且参考圆柱齿轮辐板厚度的经验公式(0.3~0.4)×62mm=18.6~24.8mm,取为20mm。其他尺寸可以参考机械设计手册全部确定,零件图如图12-12。
